Эмне үчүн миниатюралык өчүргүч DPN 6KA заманбап электрдик коргоо үчүн маанилүү?

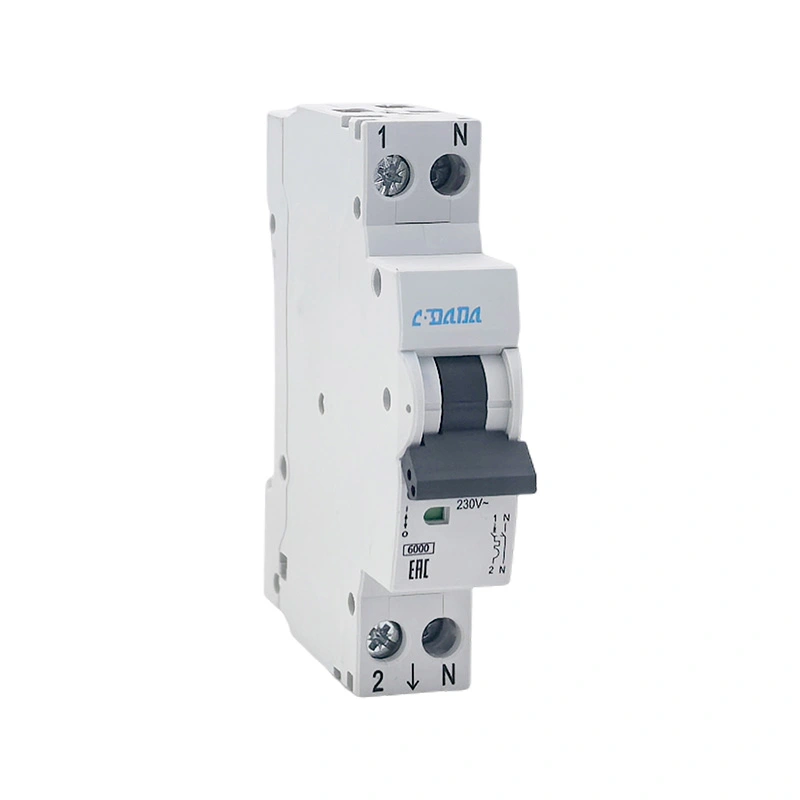

A Миниатюралык өчүргүч DPN 6KAкомпакттуу өлчөмдөрдү практикалык орнотуу менен айкалыштырууда ашыкча жүктөөдөн жана кыска туташуулардан ишенимдүү коргоону камсыз кылуу үчүн иштелип чыккан. DPN конфигурациясы адатта 1P+N түзүлүшү менен байланышкан, ал эми 6KA тиешелүү стандарттарга жана белгиленген сыноо шарттарына ылайык 6 кА номиналдык кыска туташуунун үзүү жөндөмдүүлүгүн билдирет. Бул колдонмо Miniature Circuit Breaker DPN 6KA эмнени билдирерин, ал кандайча иштейт, анын үзүү жөндөмдүүлүгү эмне үчүн маанилүү экенин, аны кайда колдонууга болорун, аны кантип туура тандоо жана орнотуу керектиги жана чынжыр коргоо жабдыктарын сатып алууда сатып алуучулар эмнени эске алышы керектигин түшүндүрөт.

Миниатюралык өчүргүч DPN 6KA эмнени билдирет?

Миниатюралык өчүргүч, адатта MCB деп кыскартылган, анормалдуу шарттар пайда болгондо электр тогун үзгүлтүккө учуратуу үчүн колдонулган автоматтык коргоочу коммутациялык түзүлүш. Иштегенден кийин алмаштырылышы керек болгон кадимки сактагычтан айырмаланып, MCB эреже катары, ката иликтенип, чынжыр коопсуз деп эсептелгенден кийин баштапкы абалга келтирилиши мүмкүн.

ТерминDPNкөбүнчө компактты сүрөттөө үчүн колдонулат1P+N конфигурациясы, мында аппарат фаза өткөргүчүндө коргоону камтыйт, ошол эле учурда нөлдүк өткөргүчтү алмаштырат. Так ички түзүлүш жана нейтралдын корголушу же күйгүзүлүшү белгилүү бир продукт дизайнына жараша болот. Ошондуктан сатып алуучулар аббревиатураны гана чечмелөөнүн ордуна өндүрүүчүнүн техникалык документтерин текшериши керек.

The6KAбелгилөө, адатта катары жазылат6 кА, тиешелүү стандартка, сыноо шарттарына, чыңалууга жана продукттун спецификациясына ылайык 6 кА номиналдуу кыска туташуунун үзүү жөндөмдүүлүгүн көрсөтөт. Практикалык жактан алганда, ал өчүргүч белгиленген шарттарда коопсуз үзгүлтүккө учуратуу үчүн иштелип чыккан келечектүү кыска туташуу токунун деңгээлин көрсөтөт.

Бул компакт конфигурациянын жана аныкталган кыска туташууларды үзгүлтүккө учуратуу мүмкүнчүлүгүнүн айкалышы миниатюралык өчүргүч DPN 6KAны панелдик мейкиндик жана ишенимдүү чынжыр коргоосу маанилүү болгон көптөгөн төмөнкү вольттогу бөлүштүрүүчү колдонмолор үчүн пайдалуу кылат.

DPN 6KA автоматтык өчүргүч кантип иштейт?

Кадимки миниатюралык өчүргүч жылуулук жана магниттик коргоо принциптерин колдонот. Жылуулук механизми туруктуу ашыкча токко жооп берет, ал эми магниттик механизм кыска туташуулар сыяктуу жогорку токтун ката шарттарына тез жооп берүүгө арналган.

• Ашыкча жүктөн коргоо:Ток жетиштүү убакытка чынжырдын нормалдуу иштөө деңгээлинен жогору турганда, жылуулук механизми өчүргүчтүн иштен чыгышына алып келиши мүмкүн.
• Кыска туташуулардан коргоо:Жогорку ката ток чынжырды тез үзгүлтүккө учуратууга мүмкүндүк берип, магниттик өчүрүү механизмин иштетиши мүмкүн.
• Кол менен которуу:Иштөө туткасы продукт ошол функция үчүн иштелип чыкканда кадимки иштөө учурунда чынжырды күйгүзүүгө же өчүрүүгө мүмкүндүк берет.
• Көйгөйлөрдү чектөөгө алуу:DPN түзүлүшүндө фазалык жана нейтралдуу өткөргүчтөр аппараттын көрсөтүлгөн коммутация дизайнына ылайык ажыратылышы мүмкүн.
• Компакт бөлүштүрүү:Тар форма фактору электрдик панелдерге чектелген DIN рельс мейкиндигинде көбүрөөк схемаларды жайгаштырууга жардам берет.

Сынгычтын максаты жөн эле электр энергиясын токтотуу эмес. Ал нормалдуу иштөө учурунда ишенимдүү бойдон калып, ал иштелип чыккан шарттарда анормалдуу токту үзүүгө тийиш. Ошондуктан, жогорудагы жана ылдыйкы агымдагы коргоочу шаймандар менен туура координациялоо маанилүү.

Ушул себептен улам, анын физикалык өлчөмүнө же номиналдык токтун негизинде гана өчүргүчтү тандоо көйгөйлөрдү жаратышы мүмкүн. Толук электр спецификациясы орнотуудан мурун ар дайым каралышы керек.

Эмне үчүн 6KA үзүү кубаттуулугу маанилүү?

Үзүү жөндөмдүүлүгү миниатюралык өчүргүчтү сатып алууда түшүнүү үчүн эң маанилүү мүнөздөмөлөрдүн бири болуп саналат. 6 кА рейтинги өчүргүчтүн кыска туташуунун номиналдык кубаттуулугун билдирет6000 ампербелгиленген сыноо шарттарында.

Бул кылатжокөчүргүч үзгүлтүксүз 6000 А алып жүрүшү керек дегенди билдирет. Ажыраткычтын номиналдык тогу өзүнчө спецификация болуп саналат. Мисалы, өчүргүч 6 кА кыска туташуу үзүү жөндөмдүүлүгүнө ээ болгондо, жарыктандыруу же розетка чынжырына ылайыктуу номиналдуу токко ээ болушу мүмкүн.

Жаңы орнотуу үчүн орнотулган жердеги кыска туташуу токтун квалификациялуу электр адиси тарабынан бааланышы керек. Тандалган өчүргүч орнотуу үчүн адекваттуу үзүү жөндөмдүүлүгүнө ээ жана тиешелүү жергиликтүү талаптарга жооп бериши керек.

Негизги артыкчылыктары эмнеде?

Туура көрсөтүлгөн DPN 6KA миниатюралык өчүргүч компакт электр бөлүштүрүү системаларында бир нече жалпы көйгөйлөрдү чече алат.

Дагы бир практикалык артыкчылыгы - бул жөнөкөй схеманы уюштуруу. Туура пландаштырылган бөлүштүрүү тактасы бир коргоочу шайманга өтө көп жүктөрдү тейлөөгө уруксат берүүнүн ордуна, электрдик жүктөрдү жеке схемаларга бөлө алат. Бул көйгөйлөрдү оңдоону жеңилдетет жана катанын жабыркаган схемага таасирин чектөөгө жардам берет.

Көбүнчө кайда колдонулат?

DPN 6KA өчүргүчтөрүн төмөнкү вольттуу бөлүштүрүүчү колдонмолордун кеңири спектри үчүн караса болот, алардын электрдик рейтингдери жана сертификаттоо талаптары орнотууга дал келет.

• Турак жай бөлүштүрүүчү такталар
• Квартира жана имараттардын электр системалары
• Жарыктандыруу схемалары
• Розетка жана жалпы максаттагы схемалар
• Чакан коммерциялык имараттар
• Кеңселер жана соода объектилери
• Башкаруу панелдери жана жабдууларды бөлүштүрүү схемалары
• Жецил енер жайынын электр установкалары
• Электр шкафтарындагы көмөкчү схемалар

Алар өзгөчө компакт бөлүштүрүүчү жабдууларда пайдалуу болушу мүмкүн, анда орнотуучу чынжырдын коргоосун жеткиликтүү монтаждоо мейкиндиги менен тең салмакташы керек. Бирок, колдонмонун жарактуулугу эч качан өнүм аталышынан гана аныкталбашы керек.

Жүктүн түрү, өткөргүчтүн өлчөмү, орнотуу ыкмасы, айлана-чөйрөнүн температурасы, бузулуу деңгээли, чыңалуу системасы, жерге туташтыруу тартиби жана жергиликтүү электр эрежелери конкреттүү моделди тандоодон мурун эске алынышы керек.

Сатып алуучулар тандоодон мурун эмнени текшериши керек?

Сатып алуудагы эң чоң каталардын бири - анын номиналдык тогу же 6 кА белгиси боюнча гана өчүргүчтү тандоо. Толук спецификацияларды карап чыгуу шайкештик көйгөйлөрүн, орнотуу кечигүүлөрүн жана керексиз алмаштыруу чыгымдарын азайтат.

1. Номиналдуу ток:Жөн эле эң чоң рейтингди тандоонун ордуна схеманын дизайнына жана күтүлгөн жүктөмгө ылайык тандаңыз.
2. Номиналдуу чыңалуу:өчүргүч электр системасынын чыңалуу жана жыштыгы үчүн ылайыктуу экенин ырастаңыз.
3. Уюл конфигурациясы:Керектүү түзүлүш 1P+N экендигин текшериңиз жана кайсы өткөргүчтөр корголгон жана которулганын түшүнүңүз.
4. Үзүү жөндөмдүүлүгү:Орнотуу чекитиндеги болочок бузулуу агымы үчүн 6 кА рейтинги адекваттуу экенин ырастаңыз.
5. Сапар ийри сызыгы:Жүктөлгөн жана шашылыш жүрүм-турумдун негизинде талап кылынган өчүрүү мүнөздөмөсүн текшериңиз.
6. Стандарттар жана сертификация:Тиешелүү сыноо отчетторун, декларацияларды жана максаттуу рынокко тиешелүү сертификаттоо документтерин сураңыз.
7. Терминал шайкештиги:Кондуктордун өлчөмү диапазонун, терминалдын курулушун, күчөтүү талаптарын жана туташуунун жеткиликтүүлүгүн текшериңиз.
8. DIN темир жол шайкештиги:Физикалык өлчөмдөр болжолдонгон бөлүштүрүү корпусуна туура келерин ырастаңыз.
9. Иштөө чөйрөсү:Температураны, нымдуулукту, бийиктикти, чаңды, титирөөнү жана башка экологиялык шарттарды эске алыңыз.
10. Жабдуучунун ырааттуулугу:Кайталануучу заказдарды талап кылган долбоорлор үчүн өндүрүш жөндөмүн жана сапатты көзөмөлдөө процедураларын текшериңиз.

дистрибьюторлор үчүн, дагы бир маанилүү жагдай продукт ырааттуулугу болуп саналат. Бир жөнөтүүдө спецификацияга жооп берген, бирок кийинчерээк партияларда олуттуу түрдө өзгөргөн өчүргүч инвентаризация жана долбоордук тобокелдиктерди жаратышы мүмкүн. Ошондуктан сатып алуучулар сапатты көзөмөлдөө жол-жоболорун, текшерүү стандарттарын, таңгактоо, этикеткалоо жана кайра тапшырык талаптарын жеткирүүчү менен алдын ала талкуулашы керек.

Орнотуу учурунда эмнени эске алуу керек?

Электр монтаждоо квалификациялуу адис тарабынан жана өндүрүүчүнүн көрсөтмөлөрүнө жана колдонулуучу электр коддоруна ылайык жүргүзүлүшү керек. Ал тургай, туура көрсөтүлгөн DPN 6KA өчүргүч туура эмес орнотулган болсо, начар иштеши мүмкүн.

• Бөлүштүрүүчү жабдууларда иштөөдөн мурун орнотууну энергиядан ажыратыңыз.
• Туташуудан мурун чынжырдын чыңалуусун жана зымдарынын түзүлүшүн ырастаңыз.
• Ажыраткычты тиешелүү DIN рельсине же монтаждоо системасына бекем орнотуңуз.
• Өндүрүүчү белгилеген өлчөмдөрдө өткөргүчтөрдү колдонуңуз.
• Белгиленген терминалды бекемдөө моментин колдонуңуз.
• Кондуктордун багытын тыкан кармаңыз жана терминалдарда ашыкча механикалык стресстен сактаныңыз.
• Продукттун зымдар диаграммасына ылайык фаза жана нейтралдуу туташууларды текшериңиз.
• Корпу шайкеш аралыкты, желдетүүнү жана коргоону камсыздаганын текшериңиз.
• Аякталган чынжырды кубаттандыруудан мурун тиешелүү электрдик сыноолорду жүргүзүңүз.

Терминал байланышы өзгөчө көңүл бурууга татыктуу. Туура эмес даярдалган өткөргүч байланыштын механикалык туруктуулугун бузушу мүмкүн, ал эми бош электр байланышы каршылыкты жана жылуулукту жаратышы мүмкүн. Ошондуктан орнотуу өндүрүүчү тарабынан белгиленген өткөргүч даярдоо жана момент талаптарына ылайык болушу керек.

Эч качан өчүргүчтү туура схема дизайнын алмаштыруучу катары колдонбоңуз. Коргоочу түзүлүштөр өткөргүчтөрдү, жүктөрдү, агымдагы коргоону, жерге туташтыруу жана башка коопсуздук компоненттерин камтыган толук электр тутумунун бир бөлүгү катары иштешет.

DPN 6KA кадимки MCB конфигурациялары менен кантип салыштырат?

Салыштыруу бир конфигурация жалпысынан жакшыраак дегенди билдирбейт. Тиешелүү долбоор электр тутумуна, жергиликтүү эрежелерге, панелдин жеткиликтүү мейкиндигине, изоляциянын талап кылынган түзүлүшүнө жана башка коргоочу шаймандар менен макулдашууга жараша болот.

Кантип аткарууну сактоого болот?

Миниатюралык өчүргүчтөр, адатта, чектелген күнүмдүк тейлөөнү талап кылат, бирок курчап турган электр системасы дагы эле мезгил-мезгили менен текшерилип турушу керек. Тез-тез түшүндүрүлбөгөн чалуулар эч качан көңүл бурулбашы керек.

• Терминалдарда ашыкча ысып кетүү, түсү бузулуу же бузулуу белгилерин текшериңиз.
• Пландаштырылган электр техникалык тейлөө учурунда бош туташууларды текшериңиз.
• Бөлүштүрүү корпусун таза жана ашыкча чаңдан же нымдан таза кармаңыз.
• Кайталанма сапарларга мониторинг жүргүзүү жана негизги себебин изилдөө.
• Механикалык бузулууларды же анормалдуу иш жүрүм-турумун көрсөткөн өчүргүчтөрдү алмаштырыңыз.
• Эмне үчүн өчүрүлгөнүн аныктабай туруп, өчүргүчтү кайра-кайра баштапкы абалга келтирбеңиз.

Кайра-кайра иштен чыккан өчүргүч ашыкча жүктү, кыска туташууларды, изоляция көйгөйлөрүн, жабдуулардын каталарын, туура эмес өчүргүчтү тандоону же орнотуудагы башка маселени көрсөтүшү мүмкүн. Квалификациялуу персонал схеманы нормалдуу иштетүүгө кайтарардан мурун көйгөйдү аныкташы керек.

Ошондой эле так панелдин этикеткасын сактоо пайдалуу. Схеманы так аныктоо келечектеги текшерүүнү жана тейлөөнү натыйжалуураак кыла алат, айрыкча коммерциялык имараттарда жана чоңураак электр шкафтарында.

Ишенимдүү Өндүрүүчүдөн эмнени күтүшүңүз керек?

Миниатюралык өчүргүч DPN 6KA өнүмдөрүн дүң сатуу, электр долбоорлору, OEM тиркемелери же панелди чогултуу үчүн издеп жатканда, продукттун сапаты сатып алуу чечиминин бир гана бөлүгү болуп саналат. Долбоордун ийгилигине ырааттуу документтер, өндүрүштү көзөмөлдөө, байланыш жана сатуудан кийинки колдоо да маанилүү таасир этет.

Shanghai DaDa Electric Co., Ltd.электр коргоо өнүмдөрүн жана тиешелүү өчүргүч чечимдерди издеген кардарлар үчүн потенциалдуу жеткирүүчү булагы болуп саналат. Кандайдыр бир өндүрүүчүгө баа берип жатканда, сатып алуучулар продукциянын маалымат баракчаларын жана тиешелүү шайкештик документтерин сурап, моделдин так конфигурациясын тактап, жапырт заказ бергенге чейин өндүрүш жана текшерүү талаптарын ырасташы керек.

Импорттоочулар жана дистрибьюторлор үчүн байланыш өзгөчө маанилүү. Сатып алууну ырастоодон мурун продуктунун так моделин, электрдик мүнөздөмөлөрүн, санын, таңгактоо ыкмасын, этикеткасын, жеткирүү талаптарын, текшерүү жол-жобосун жана документтерди түзүү пайдалуу. Бул сатып алуучу, өндүрүүчү жана акыркы кардар ортосундагы түшүнбөстүктөрдү азайтууга жардам берет.

Көп берилүүчү суроолор

1. Миниатюралык өчүргүчтө 6КА эмнени билдирет?

Көбүнчө 6 кА деп жазылган 6KA, белгиленген сыноо шарттарында 6 000 ампер болгон кыска туташуу үзүү жөндөмдүүлүгүн көрсөтөт. Бул өчүргүчтүн нормалдуу иштөө тогу эмес.

2. Автоматтык өчүргүчтө DPN эмнени билдирет?

DPN адатта 1P+N конфигурациясы менен байланышкан. Так коргоо жана которуштуруу функциялары өндүрүүчүнүн дизайнына жараша болот, андыктан продуктунун маалымат баракчасын орнотуудан мурун текшерүү керек.

3. 6 кА өчүргүч ар бир электр орнотмосуна ылайыктуубу?

Жок. Үзүү кубаттуулугу орнотуу ордунда болочок кыска туташуу токуна ылайыктуу болушу керек. Номиналдуу чыңалуу, ток, иштен чыгуу мүнөздөмөсү, орнотуу шарттары жана колдонуудагы эрежелер да каралышы керек.

4. 6 кА үзгүлтүксүз 6000 А өткөрө алат дегенди билдиреби?

Жок. 6 кА мааниси үзгүлтүксүз ток өткөрүү жөндөмдүүлүгүнө эмес, кыска туташуунун үзгүлтүккө учуратуу мүмкүнчүлүгүнө тиешелүү. Номиналдуу ток өзүнчө спецификация болуп саналат.

5. DPN 6KA өчүргүчтү турак жай бөлүштүрүүчү такталарда колдонсо болобу?

Өнүмдүн электрдик көрсөткүчтөрү, конфигурациясы, өлчөмдөрү, сертификациясы жана орнотуу талаптары схемага жана жергиликтүү эрежелерге дал келгенде, ал белгилүү бир турак жай колдонмолору үчүн ылайыктуу болушу мүмкүн.

6. Котировка сураганда кандай маалыматты беришим керек?

Керектүү номиналдык токту, номиналдык чыңалууну, полюстун конфигурациясын, сапардын мүнөздөмөсүн, үзүү жөндөмдүүлүгүн, санын, максаттуу рынокту, колдонулуучу стандарттарды, таңгактоо талаптарын жана кандайдыр бир OEM же этикеткалоо талаптарын камсыз кылыңыз. Бул камсыздоочуга талапты натыйжалуураак баалоого жардам берет.

7. Эмне үчүн миниатюралык өчүргүч кайра-кайра иштен чыгат?

Кайра-кайра өчүрүү ашыкча жүктөө, кыска туташуу, туура эмес жабдуулар, зымдардагы көйгөйлөр, туура эмес өчүргүчтү тандоо же башка электр мүчүлүштүктөрүнөн келип чыгышы мүмкүн. Себеп өчүргүчтү кайра-кайра орнотуунун ордуна квалификациялуу кызматкерлер тарабынан аныкталышы керек.

8. DPN эки уюлдуу автоматтык өчүргүч менен бирдейби?

Сөзсүз эмес. DPN түзмөгү фазалык жана нейтралдуу которууну камтышы мүмкүн, бирок анын ички коргоосу жана коммутациялык түзүлүшү кадимки эки уюлдуу коргоочу түзүлүштөн айырмаланышы мүмкүн. Ар дайым өндүрүүчүнүн электр схемасын жана техникалык мүнөздөмөлөрүн текшериңиз.

9. Номиналдуу ток менен үзүлүүчү кубаттуулуктун ортосунда кандай айырма бар?

Номиналдуу ток өчүргүч белгиленген шарттарда нормалдуу иштөө учурунда өткөрүүгө арналган токко тиешелүү. Үзүү жөндөмдүүлүгү анын белгиленген кыска туташуу тогун коопсуз үзүү жөндөмүнө тиешелүү.

10. DPN 6KA өчүргүчкө заказ берүүдө эң маанилүү спецификация кайсы?

Ар бир орнотууга тиешелүү бирдиктүү спецификация жок. Номиналдуу ток, чыңалуу, полюстун конфигурациясы, иштен чыгуунун мүнөздөмөсү, үзүлүү жөндөмдүүлүгү, тиешелүү стандарттар, физикалык өлчөмдөр жана орнотуу шарттары чогуу текшерилиши керек.

Миниатюралык өчүргүч DPN 6KA Solutions үчүн биз менен байланышыңыз

Туура автоматтык өчүргүчтү тандоо, акырында, электр орнотуунун чыныгы талаптары менен коргоо көрсөткүчтөрүн дал келүүдө. Миниатюралык өчүргүч DPN 6KA компакттуу конфигурациянын практикалык айкалышын, ашыкча жүктөөдөн коргоону, кыска туташууларды үзгүлтүккө учуратуу мүмкүнчүлүгүн жана туура көрсөтүлүп жана орнотулганда ыңгайлуу схемаларды башкарууну сунуштай алат.

Эгер булак болсоМиниатюралык өчүргүч DPN 6KAбөлүштүрүү такталары, электр долбоорлору, OEM колдонмолору, же дүңүнөн жеткирүү үчүн продуктулар,Shanghai DaDa Electric Co., Ltd.продукт маалымат менен камсыз кылуу жана техникалык талаптарды талкуулай алат.Биз менен байланышыңызылайыктуу чечимди талкуулоо үчүн талап кылынган учурдагы рейтингиңиз, чыңалуу, саны, колдонуу жана көздөгөн рыногу менен. Техникалык мүнөздөмөлөрдү, үлгүлөрдү, жапырт заказдарды жана долбоордун талаптарын талкуулоо үчүн Shanghai DaDa Electric Co., Ltd менен байланышыңыз.
