MCCB деген эмне?

MCCB -калыптанган корпусту өчүргүч— бул ашыкча жүк же кыска туташуу шарттарын аныктаганда чынжырды автоматтык түрдө ажыратуучу төмөнкү вольттуу коргоочу түзүлүш. Сактагычтан айырмаланып, аны кайра орнотуп, сапардан кийин кайра колдонсо болот. Калыпталган корпустун ичинде термикалык-магниттик сапар механизми эки жумушту аткарат: жылуулук элементи туруктуу ашыкча жүктөөгө жооп берет, ал эми магниттик элемент кыска туташуудагы каталарга ошол замат жооп берет. Натыйжада, чыныгы электрдик жүктөрдүн аракетине дал келген коргоо.

MCCBди качан тандоо керек: негизги кирүүчү фидерлер, үч фазалуу бөлүштүрүүчү панелдер, чоң мотор чынжырлары же келечектеги кыска туташуу агымы MCB үзгүлтүккө учуратуудан ашкан жер.

MCB жетиштүү болгондо: жупуну жүктөмдүү жана аз бузулуу деңгээли бар акыркы суб-схемалар - турак жай такталары, жарыктандыруу жана розетка схемалары.

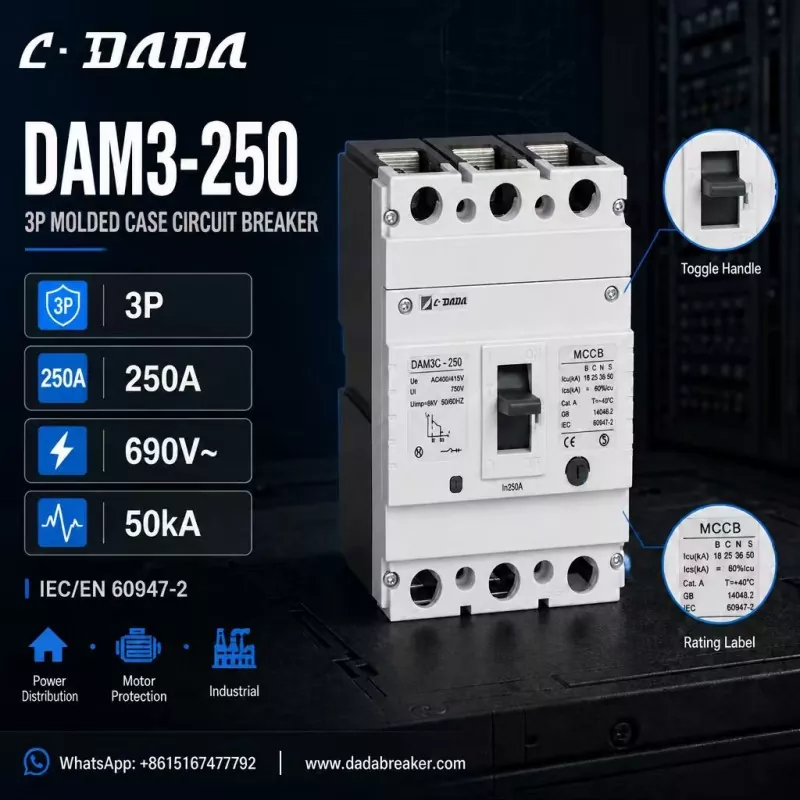

250A three-pole MCCB

Кантип туура MCCB тандоо керек

Номиналдуу ток (In)

1. — үзгүлтүксүз жүктөмгө дал келүү жана кыймылдаткычтардын старттык агымдары үчүн бош орун берүү.

Үзүү жөндөмдүүлүгү (Icu / Ics)

2. — монтаждоо пунктунда болочок кыска туташуунун токунан жогору болууга тийиш. Күнөө деңгээли канчалык жогору болсо, сизге керек болгон Icu ошончолук жогору.

поляктар

3. — 3P үч фазалуу системалар үчүн, 4P мында нейтралдуу да ажыратуу керек.

Чыңалуу рейтингдери

4. — системага каршы номиналдык иштөө чыңалуусун (Ue), изоляциянын чыңалуусун (Ui) жана импульстун туруктуулугун (Uimp) текшериңиз.

Стандарттар жана сертификация

5. — IEC/EN 60947-2 шайкештиги жана CE белгиси эл аралык долбоорлор үчүн негиз болуп саналат.

Колдонмо

6. — мотор коргоо, электр энергиясын бөлүштүрүү жана өнөр жай орнотмолору ар кандай кадр рейтингдерин жана сапар мүнөздөмөлөрүн талап кылышы мүмкүн.

Жакшы көрсөтүлгөн 250A MCCB кандай көрүнөт:

Бул конкреттүү жасоо үчүн, C·DADA Electric компаниясынан DAM3-250ди карап көрүңүз — 250А үч уюлдуу MCCB, бул класстагы түзүлүштө эмнени издөө керектигин сүрөттөйт:

3P конфигурациясы

● 250A номиналдык ток менен (In), үч фазалуу бөлүштүрүүчү такталар үчүн ылайыктуу

Чыңалуу рейтинги:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Үзүү кубаттуулугу 50кА чейин

● — B / C / N / S варианттары боюнча 18 / 25 / 36 / 50 кА Icu, ошондуктан орнотуучулар тармактын ар кандай чекиттериндеги кемчиликтердин деңгээлине дал келет

IEC/EN 60947-2 жана GB 14048.2 ылайыктуу

● CE белгиси, ачык күйгүзүү/ӨЧҮРҮҮ/ӨЧҮРҮҮ туткасы көрүнүп турган иштөө статусу

● Электр энергиясын бөлүштүрүү, мотор коргоо жана өнөр жай колдонмолору үчүн курулган

Бул спецификациянын логикасы: 250А, 50кА классты бузуучу кубаттуулугу бар 3 уюлдук рамка панелди куруучу менен подрядчынын муктаждыктарынын көбүн камтыйт - негизги бөлүштүрүүчү такталардан мотор фидердин схемаларына чейин - бир нече Icu варианттары сизге туура өлчөмдү түзөт.

Тандоо сунушу

● Төмөн ката деңгээли менен ~125А чейинки акыркы схемалар үчүн MCB үнөмдүү тандоо болуп саналат.

● Негизги бөлүштүрүү, мотор коргоо жана өнөр жай бөлүштүргүч үчүн, орнотуунун болочок кыска туташуу токунан ашкан үзүлүүчү кубаттуулугу бар MCCB тандаңыз.

● Күмөн санасаңыз, сынуу жөндөмдүүлүгү боюнча бир классты чоңойтуңуз: чыгымдардын айырмасы аз, ал эми коргоо маржасы кичинекей ката менен чоң өчүрүүнүн ортосундагы айырма болушу мүмкүн.

Көп берилүүчү суроолор

С: MCCB деген эмне?

А: Акалыптанган корпусту өчүргүч- бул миниатюралык өчүргүчкө караганда жогорку агымдарга жана каталардын деңгээлине ылайыкталган, ашыкча жүктөө же кыска туташуу учурунда чынжырды ажыратуучу кайра орнотулган төмөнкү вольттогу коргоочу түзүлүш.

С: MCCB боюнча Icu эмнени билдирет?

A: Icu - бул кыска туташууларды үзүү жөндөмдүүлүгү — өчүргүч үзгүлтүккө учуратуу мүмкүн болгон максималдуу ката ток. Ics - бул кызматтын үзгүлтүккө учурашы, деңгээли, ал кайра-кайра үзгүлтүккө учурап, иштей берет.

С: MCCB үчүн сынуу жөндөмдүүлүгүн кантип тандасам болот?

A: Орнотуу чекитинде болочок кыска туташуу токунан жогору Icu рейтингин тандаңыз. Трансформатордук кубаттуулугу жогору же узун өнөр жай фидерлери менен бөлүштүрүүчү такталар адатта 36–50кА класстагы түзүлүштөрдү талап кылат.

С: DAM3-250 MCCB деген эмне?

A: DAM3-250 электр бөлүштүрүү, мотор коргоо жана өнөр жай колдонмолору үчүн 50kA чейин үзүү кубаттуулугу менен 690V чейин бааланган, C ·DADA Electric бир 250A үч уюлдуу калыптандырылган куту райондук өчүргүч болуп саналат.
