Анагып коргоо менен MCCBкадимки калыптанып калган автоматтык өчүргүчтүн функцияларын бир макулдашылган чечимде калдык ток коргоосу менен айкалыштырат. Коммерциялык имараттар, өнөр жай объектилери, жабдууларды өндүрүүчүлөр жана электрдик подрядчылар үчүн бул жалпы көйгөйдү чечиши мүмкүн: электр чынжырын ашыкча жүктөөдөн жана кыска туташуулардан коргоо, ошондой эле потенциалдуу коркунучтуу агып чыгуу тогун аныктоо.
Негизги нерсе жөн гана көбүрөөк функциялары бар сыныкчыны тандоо эмес. Түзмөк системанын чыңалуусуна, номиналдык токко, кыска туташуу шарттарына, полюстун конфигурациясына, агып кетүү агымынын жөндөөсүнө, орнотуу чөйрөсүнө жана координациялоо талаптарына дал келиши керек. Бул колдонмо технологиянын кантип иштээрин, кандай көйгөйлөрдү чечерин жана сатып алуучулар агып кетүүдөн коргоо менен MCCB көрсөтүүдөн мурун эмнени текшерүү керектигин түшүндүрөт.
Мазмуну
- 1. агып коргоо менен MCCB деген эмне?
- 2. Агышуудан коргоо кантип иштейт?
- 3. Кайсы электрдик көйгөйлөрдү чече алат?
- 4. Эмне үчүн MCCB жана агып кетүүдөн коргоону бириктирүү керек?
- 5. Агышуудан коргоо менен MCCB кайда колдонулат?
- 6. Сатып алуучулар тандоодон мурун эмнени текшериши керек?
- 7. Негизги параметрлер түшүндүрүлгөн
- 8. Агышуудан коргоо менен MCCB жана өзүнчө коргоо түзмөктөрү
- 9. Орнотуу жана тейлөө маселелери
- 10. Shanghai DaDa Electric Co., Ltd. жана Leakage Protection Solutions
- 11. Көп берилүүчү суроолор
- 12. Корутунду
1. агып коргоо менен MCCB деген эмне?
Көбүнчө MCCB деп аталган калыптанган кутулуу автоматтык өчүргүч, ашыкча жүктөө жана кыска туташуу сыяктуу шарттардан төмөн вольттогу электр чынжырларын коргоо үчүн иштелип чыккан. Негизги коргоочу өчүргүчтөн айырмаланып, MCCB учурдагы рейтингдердин жана үзгүлтүккө учуратуу мүмкүнчүлүктөрүнүн кеңири диапазону боюнча тандалып алынышы мүмкүн, бул аны коммерциялык жана өнөр жай бөлүштүрүү системалары үчүн ылайыктуу кылат.
Анагып коргоо менен MCCBбул кадимки коргоо функцияларына калдык токтун же жердин агып кетүүсүн аныктоону кошот. Нормалдуу агып кетүү агымы аныкталганда жана конфигурацияланган иштөө деңгээлине жеткенде, коргоо механизми иштен чыгууну баштап, жабыркаган чынжырды ажырата алат.
Бул айкалышы электрдик дизайнерлер ашыкча татаал панелдин түзүлүшүн түзбөстөн бир нече катмардан коргоону каалашканда өзгөчө пайдалуу. Коммерциялык продуктылар интегралдык MCCB-плюс-калдык токтун чечимдери же шайкеш калган калдык токтун модулдары менен айкалышкан MCCBs катары жеткиликтүү. IEC 60947-2 өндүрүшчүлөр ар кандай конфигурацияларды жана жөндөө диапазондорун камсыз кыла алат, ал эми калдык токтун коргоосун камтыган өчүргүчтөр үчүн талаптарды камтыйт.
2. Агышуудан коргоо кантип иштейт?
Дени сак электр чынжырында, чыгуучу өткөргүчтөр аркылуу агып жаткан ток чынжыр аркылуу кайтып келген ток менен тийиштүү түрдө дал келиши керек. Агышуу шарты токтун бир бөлүгү күтүлбөгөн жолго түшкөндө пайда болот, мисалы, изоляциянын начарлашы, туташкан жабдуулар же кубатталган бөлүккө тийген адам.
Агышуудан коргоо бул дисбаланс менен байланышкан калдык токту көзөмөлдөйт. Эгерде өлчөнгөн калдык ток аппараттын конфигурацияланган иштөө босогосунан ашып кетсе, коргоо системасы MCCB механизмине өчүрүү сигналын жөнөтөт.
Продукттун дизайнына жараша агып кетүүдөн коргоо жөнгө салынуучу калдык иштөө агымын, убакытты кечиктирүүнү, сыноонун функционалдуулугун, сигнализациянын индикациясын же башка мониторинг функцияларын камсыздай алат. Коммерциялык MCCB агып кетүүдөн коргоочу өнүмдөрү сезгичтик жана кечигүү орнотуулары арналган колдонууга жараша олуттуу түрдө өзгөрүшү мүмкүн экенин көрсөтүп турат.
Эмне үчүн бул ашыкча жүктөн коргоодон айырмаланат?
Ашыкча жүктөн коргоо жана агып кетүүдөн коргоо ар кандай көйгөйлөргө жооп берет. Ашыкча жүктөлгөн чынжыр өтө көп жүк туташтырылгандыктан же жабдуулар белгиленген кубаттуулуктан ашыкча иштеп жаткандыктан ашыкча ток тартып алышы мүмкүн. Бирок, агып кетүү катасы, токтун болжолдонгон өткөргүч жолунан чыгып кетишине тиешелүү.
Ошондуктан, жөн эле ашыкча жүктөн коргоо мүмкүнчүлүктөрүн жогорулатуу автоматтык түрдө ылайыктуу агып чыгуудан коргоону камсыз кылбайт. Электр бөлүштүрүү системасын долбоорлоодо эки функция өзүнчө каралышы керек.
3. Кайсы электрдик көйгөйлөрдү чече алат?
Заводдордо, коммерциялык имараттарда жана инфраструктуралык долбоорлордо колдонулган электр жабдуулары талап кылынган шарттарда узак мөөнөткө иштеши мүмкүн. Нымдуулук, чаң, изоляциянын эскириши, механикалык бузулуулар, орнотуудагы каталар жана жабдуулардын начарлашы анормалдуу ток жолдоруна өбөлгө түзөт.
Бузулган же эскирип калган изоляция кадимки кыска туташуу сыяктуу жүрбөшү мүмкүн болгон күтүлбөгөн ток жолдорун жаратышы мүмкүн.
Калган ток коргоо чынжырды тез ажыратууну талап кылган агып кетүү шарттарын аныктоого жардам берет.
Коргоо функцияларын айкалыштыруу бир нече көзкарандысыз компоненттерди колдонууга салыштырмалуу түзүлүштү жөнөкөйлөтөт.
Чыныгы коргоо деңгээли толук электр тутумуна, аппараттын конфигурациясына жана орнотуу шарттарына жараша болот. Демек, агып кетүүдөн коргоосу бар MCCB ар бир электрдик коркунуч үчүн универсалдуу чечим катары эмес, туура иштелип чыккан коргоо схемасынын бир бөлүгү катары каралышы керек.
4. Эмне үчүн MCCB жана агып кетүүдөн коргоону бириктирүү керек?
Көптөгөн электр долбоорлору үчүн негизги кызыкчылык - макулдашылган түзүлүштө бир нече коргоо талаптарын чечүү мүмкүнчүлүгү. Бул панелдин мейкиндиги, орнотуу убактысы жана системаны координациялоо маанилүү болгон жерде баалуу болушу мүмкүн.
1. Көптөгөн коргоо функциялары
Туура конфигурацияланган түзүлүш бир эле коргоо архитектурасында ашыкча жүктөө, кыска туташуулар жана калдык токтун коргоосун камсыздай алат. Бул инженерлерге фидер же бөлүштүрүү схемасы үчүн аныкталган коргоо стратегиясын түзүүнү жеңилдетет.
2. Дагы эффективдүү панелдин дизайны
Интеграцияланган же бири-бирине жакын коргоо компоненттери өзүнчө түзүлүштөргө, зымдарга жана монтаждоо механизмдерине болгон муктаждыкты азайтат. Калдык токтан корголгон MCCBлерди өндүрүүчүлөр практикалык артыкчылык катары компакт орнотууну жана тетиктердин кыскартылган талаптарын өзгөчө белгилешет.
3. Жөнгө салынуучу коргоо
Кээ бир өнүмдөр жөнгө салынуучу калдык токтун чегин жана убакыттын кечигүүлөрүн камсыз кылат. Бул ар бир тиркеме үчүн бир туруктуу орнотууга таянуунун ордуна коргоо түзүлүшүн ар кандай схемаларга ылайыкташтырууга мүмкүндүк берет.
4. Системаны пландоону жеңилдетүү
Ашыкча жүктөө, кыска туташуу жана агып кетүү талаптары чогуу каралса, инженерлер жеке компоненттерди өз алдынча тандоонун ордуна толук коргоо стратегиясын баалай алышат.
5. Агышуудан коргоо менен MCCB кайда колдонулат?
Тиешелүү колдонуу электрдик дизайнга, жергиликтүү талаптарга жана продуктунун өзгөчөлүктөрүнө жараша болот. Типтүү колдонуу аймактарына төмөнкүлөр кирет:
- Коммерциялык имараттарды бөлүштүрүүчү такталар
- Өнөр жай электр энергиясын бөлүштүрүүчү системалар
- Заводдун өндүрүштүк жабдуулары
- Мотор жана механизмдерди фидерлер
- Цехтер жана ендуруштук объектилер
- Инфраструктура жана коммуналдык орнотуулар
- Жерден агып чыгууну көзөмөлдөөнү талап кылган электр жабдуулары
- Панел мейкиндиги чектелген бөлүштүрүү системалары
- Координацияланган ашыкча жүктөөнү, кыска туташуудан жана калдык токту коргоону талап кылган долбоорлор
MCCBлер өнөр жай жана коммерциялык бөлүштүрүүдө кеңири колдонулат, анткени алардын учурдагы рейтингдери жана үзгүлтүккө учуратуу мүмкүнчүлүктөрү чакан тармактык өчүргүчтөрдүн типтүү диапазонунан тышкары тиркемелерди камтышы мүмкүн.
6. Сатып алуучулар тандоодон мурун эмнени текшериши керек?
Номиналдуу токтун негизинде гана агып кетүүдөн коргоочу MCCB тандоо орнотуу учурунда көйгөйлөрдү жаратышы мүмкүн. Сатып алуучулар моделди ырастоодон мурун өндүрүүчүгө же инженерге системанын жетиштүү маалыматын бериши керек.
- Номиналдуу ток:Күтүлгөн үзгүлтүксүз жүктү аныктаңыз жана толук схеманын долбоорунун негизинде ылайыктуу ток рейтингин тандаңыз.
- Иштөө чыңалуусу:Тутумдун чыңалуусун жана продукт AC колдонууга ылайыктуу экендигин ырастаңыз.
- Уюлдардын саны:Система 3P, 4P же башка конфигурацияны талап кылаарын текшериңиз.
- Кыска туташуу мүмкүнчүлүгү:Жеткиликтүү болочок бузулуу агымын текшериңиз жана өчүргүчтүн тиешелүү үзгүлтүккө учуратуу рейтингине ээ экендигин текшериңиз.
- Агышуу сезгичтиги:Белгиленген коргоо стратегиясы үчүн зарыл болгон калдык операциялык токту аныктоо.
- Убакыт кечигүү:Жогору же ылдый агымдагы түзмөктөр менен координациялоо үчүн заматта операция же убакыт кечиктирилген жооп талап кылынарын карап көрүңүз.
- Орнотуу шарттары:Айлана-чөйрөнүн температурасын, корпусун, нымдуулугун, бийиктигин жана башка тиешелүү экологиялык факторлорду карап чыгыңыз.
- Стандарттар жана сертификаттар:Максаттуу рынокто талап кылынган стандарттарды жана бекитүүлөрдү ырастаңыз.
7. Негизги параметрлер түшүндүрүлгөн
Төмөнкү параметрлер ар кандай MCCB агып-коргоочу өнүмдөрүн салыштырганда өзгөчө маанилүү.
| Параметр | Эмне үчүн бул маанилүү | Сатып алуучулар эмнени ырасташы керек |
|---|---|---|
| Номиналдуу ток (In) | Автоматтык өчүргүч белгиленген шарттарда өткөрүү үчүн иштелип чыккан учурдагы деңгээлин аныктайт. | Ажыраткычты чынжырдагы жүккө жана өткөргүчтүн дизайнына дал келтириңиз. |
| Номиналдуу чыңалуу (Ue) | Колдонмо үчүн электрдик иштөө чыңалуусун аныктайт. | Системанын чыңалуусу менен шайкештигин ырастаңыз. |
| Үзүү жөндөмдүүлүгү | Белгиленген сыноо шарттарында өчүргүч коопсуз үзгүлтүккө учураса боло турган ката агымын көрсөтөт. | Колдо болгон кыска туташуу агымы менен продуктунун рейтингин салыштырыңыз. |
| Агышуу токунун жөндөөсү | Агышуудан коргоо иштеген калдык токтун деңгээлин аныктайт. | Керектүү сезгичтикти жана жөндөө диапазонун ырастаңыз. |
| Убакыт кечигүү | Башка коргоочу шаймандар менен агып кетүүдөн коргоону координациялоого жардам берет. | Керектүү жооп заматта же кечигип жатканын текшериңиз. |
| Поляктардын саны | Кайсы өткөргүчтөр которулуп, корголгондугун аныктайт. | 3P, 4P же башка талап кылынган конфигурацияны ырастаңыз. |
| Стандарттар | Продукцияны аткаруу жана тестирлөө үчүн негизди камсыздайт. | Тиешелүү IEC, аймактык жана долбоордун талаптарын текшериңиз. |
Мисалы, калдык-ток коргоосу бар учурдагы коммерциялык продуктылар номиналдык токтун, полюстун конфигурациясынын, иштөө чыңалуусунун жана үзүү жөндөмдүүлүгүнүн ар кандай комбинацияларын сунуш кылышы мүмкүн. Бул спецификациялар ар дайым өнүм категориясынан гана эмес, өнүмдүн чыныгы маалымат баракчасына каршы текшерилиши керек.
8. Агышуудан коргоо менен MCCB жана өзүнчө коргоо түзмөктөрү
Интегралдык жана өзүнчө коргоо механизмдери техникалык жактан ылайыктуу болушу мүмкүн. Жакшы конфигурация долбоордун электр архитектурасына, мейкиндикке болгон талаптарга, координациялоо стратегиясына жана сатып алуулардын артыкчылыктарына жараша болот.
| Карап чыгуу | Агышуудан коргоо менен MCCB | Өзүнчө коргоо тартиби |
|---|---|---|
| Panel макети | компакттуу тартипти камсыз кыла алат. | Кошумча монтаждоо мейкиндигин талап кылышы мүмкүн. |
| Зымдар | Өзүнчө коргоо компоненттеринин ортосундагы байланышты азайтышы мүмкүн. | Кошумча зымдарды жана координацияны талап кылышы мүмкүн. |
| Коргоо функциялары | Комплекстүү коргоо механизминин айланасында иштелип чыккан. | Функциялар өз алдынча тандалышы мүмкүн. |
| Техникалык тейлөө | Азыраак өзүнчө компоненттер текшерүүнү жөнөкөйлөштүрүшү мүмкүн. | Дизайнга жараша айрым компоненттерди өзүнчө алмаштырууга болот. |
| Ыңгайлаштыруу | Жеткиликтүү өчүргүчтүн жана агып кетүүдөн коргоо конфигурацияларына жараша болот. | Ар кандай түзмөктөрдү айкалыштыруу менен ийкемдүүлүктү сунуштай алат. |
Маанилүү жагдай, интеграция автоматтык түрдө ылайыктуу дегенди билдирбейт. Тандалган комбинация дагы эле орнотуунун электр талаптарына жооп бериши керек.
9. Орнотуу жана тейлөө маселелери
Туура орнотуу туура өчүргүчтү тандоо сыяктуу эле маанилүү. Эгерде зымдар, жерге туташтыруу тартиби, орнотуулар же орнотуу чөйрөсү туура эмес болсо, атүгүл жакшы иштелип чыккан, агып кетүүдөн коргоосу бар MCCB да белгиленген аткарууну камсыз кыла албайт.
Зымдарды кылдаттык менен текшериңиз
Өндүрүүчүнүн электр туташтыруу схемасын жана орнотуу көрсөтмөлөрүн аткарыңыз. Фаза жана нейтралдуу өткөргүчтөр, эгер мүмкүн болсо, калдык токту аныктоо системасы максаттуу иштеши үчүн туура жайгаштырылышы керек.
Leakage параметрин текшериңиз
Жеткиликтүү эң төмөнкү агып чыгуу агымы автоматтык түрдө ылайыктуу деп ойлобоңуз. Орнотуу болжолдонгон коргоо функциясына жана чынжырдын электрдик мүнөздөмөлөрүнө ылайык келиши керек.
Тандоочулукту карап көрөлү
Чоң бөлүштүрүү системалары бир нече коргоочу шаймандарды камтышы мүмкүн. Төмөнкү агымдагы тиешелүү ката орнотуунун бир топ чоң бөлүгүн керексиз ажыратпаш үчүн, алардын иштөө мүнөздөмөлөрү чогуу каралышы керек.
Функционалдык тестирлөө жүргүзүү
Продукт сыноо функциясын камсыз кылган учурда, сыноо өндүрүүчүнүн сунуштаган процедурасына жана орнотууга тиешелүү талаптарга ылайык өтүшү керек. Кээ бир калдык токтун аппараттары сыноо функцияларын жана кошумча мониторинг функцияларын камсыз кылат.
10. Shanghai DaDa Electric Co., Ltd. жана Leakage Protection Solutions
Shanghai DaDa Electric Co., Ltd. кадимки схемаларды коргоо жана агып кетүүдөн коргоо бирге иштеши керек болгон колдонмолор үчүн иштелип чыккан MCCB чечимдерин камсыз кылат. Анын DAM1L сериясы электр тутумдарын, өнөр жай участокторун жана башка төмөн вольттуу бөлүштүрүүчү чөйрөлөрдү куруу, анын ичинде тиркемелер үчүн иштелип чыккан интегралдык калдык ток коргоосу бар MCCB үлгүсү.

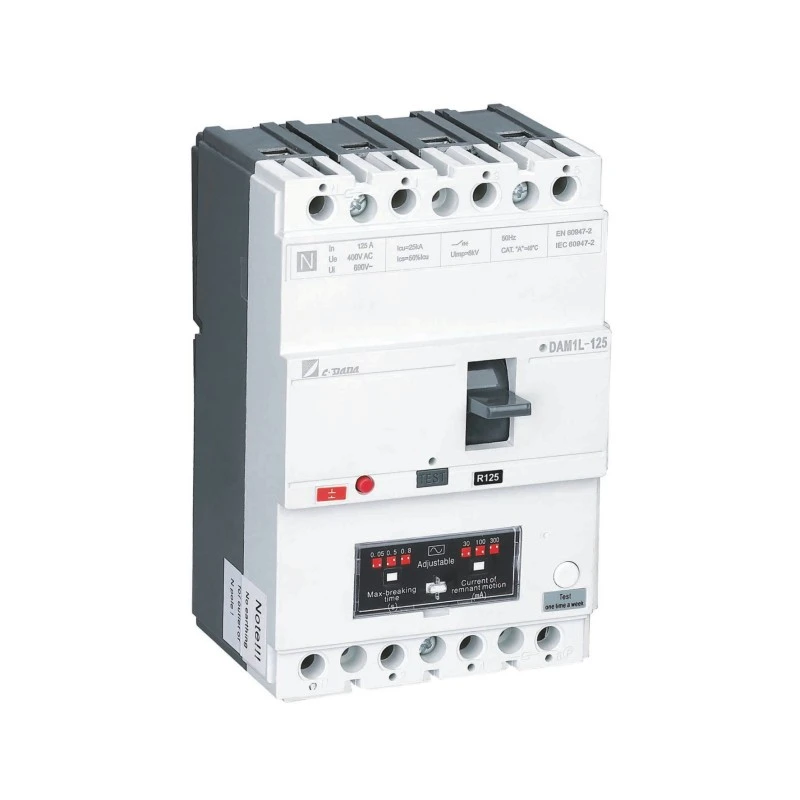

Продукт маалыматы төрт уюлдуу конструкция, кеңири номиналдык ток диапазону жана жердин агып кетүүсүнөн жөнгө салынуучу коргоо сыяктуу конфигурацияларды көрсөтөт. Модельге жараша, агып чыгуучу токту белгилүү бир диапазондо конфигурациялоого болот, бул коргоо стратегиясын ар кандай тиркемелерге ыңгайлаштырууга мүмкүндүк берет.
Чет өлкөлүк сатып алуучулар, дистрибьюторлор, панелди куруучулар жана электр подрядчылары үчүн эң пайдалуу ыкма - бул котировканы суроодон мурун жеткирүүчүгө долбоордун талаптары менен камсыз кылуу. Бул керектүү конфигурацияда талап кылынган учурдагы рейтинг, полюстун жайгашуусу, агып кетүү жөндөөлөрү, үзүү жөндөмдүүлүгү жана сертификаттоо бар же жок экенин аныктоого жардам берет.
Сурамжылоого киргизүү үчүн маалымат
- Керектүү номиналдык ток
- Системанын чыңалуусу жана жыштыгы
- Уюлдардын саны
- Керектүү агып чыгуу-ток сезгичтиги
- Керектүү убакытты кечиктирүү функциясы
- Күтүлгөн кыска туташуу ток же талап кылынган үзүү жөндөмдүүлүгү
- Орнотуу чөйрөсү
- Максаттуу рынок жана сертификация талаптары
- Керектүү сан
- OEM же ылайыкташтырылган талаптар, эгерде бар болсо
Бул деталдарды башында берүү техникалык байланышты натыйжалуураак кылып, акыркы орнотууга дал келбеген өчүргүчтү тандоо коркунучун азайтат.
11. Көп берилүүчү суроолор
Агышуудан коргоо күтүлбөгөн ток жолунан келип чыккан калдык токту аныктайт жана конфигурацияланган иштөө босогосуна жеткенде өчүргүчтүн өчүрүлүшүн башташы мүмкүн. Бул кадимки ашыкча жүктөөдөн жана кыска туташуулардан коргоодон башка шартты карайт.
Жок. Кадимки MCCB ашыкча жүктөө жана кыска туташуулардан коргоо сыяктуу функцияларды камсыз кылат, ал эми агып кетүүдөн корголгон конфигурация калдык токту аныктоону жана коргоону кошот.
Агышуудан коргоо электрдик коркунучтарга салым кошо турган кээ бир анормалдуу ток жолдорун аныктоого жардам берет. Бирок, өрттүн алдын алуу толугу менен электр орнотуусуна, жабдуулардын абалына, коргоо жөндөөлөрүнө жана колдонулуучу коопсуздук чараларына көз каранды.
Ар бир орнотуу үчүн ылайыктуу бир параметр жок. Тиешелүү маани коргоо объектисине, схеманын өзгөчөлүктөрүнө, жабдууларга жана колдонулуучу электр талаптарына жараша болот. Орнотуу квалификациялуу кызматкерлер тарабынан аныкталышы керек.
MCCB конфигурациясы адатта кадимки автоматтык өчүргүч коргоо функцияларынын айланасында иштелип чыккан, бирок так коргоо функциялары конкреттүү моделге жана өчүргүчтүн конфигурациясына көз каранды. Дайыма өндүрүүчүнүн техникалык документтерин текшериңиз.
IEC 60947-2 төмөнкү вольттогу өчүргүчтөр үчүн маанилүү стандарт болуп саналат жана калдык токтун коргоосун камтыган автоматтык өчүргүчтөргө тиешелүү талаптарды камтыйт. Аймактык стандарттар жана долбоорго тиешелүү талаптар да колдонулушу мүмкүн.
Ооба, ылайыктуу моделдер алардын электрдик рейтингдери, коргоо мүнөздөмөлөрү жана экологиялык мүнөздөмөлөрү орнотууга дал келгенде, өнөр жай бөлүштүрүү жана жабдууларды колдонууда колдонулушу мүмкүн.
Керектүү токту, чыңалууну, уюлдарды, үзүү жөндөмдүүлүгүн, агып кетүү агымын орнотууну, убакытты кечиктирүү талабын, орнотуу шарттарын, санды жана максаттуу тастыктоо менен камсыз кылуу. Бул өндүрүүчүгө тиешелүү конфигурацияны сунуштоо үчүн жетиштүү маалымат берет.
12. Корутунду
Агышуудан коргоосу бар MCCB электрдик коргоонун эки маанилүү чөйрөсүн карайт: кадимки ашыкча ток коргоо жана калдык токту аныктоо. Бул функцияларды макулдашылган чечимге келтирүү менен, ал электр коопсуздугу, панелдик мейкиндик жана системаны координациялоо маанилүү болгон электр энергиясын бөлүштүрүү долбоорлорун жөнөкөйлөштүрүүгө жардам берет.
Эң маанилүү кадам - буюмдун аталышынан тышкары карап чыгуу. Номиналдуу ток, иштөө чыңалуусу, үзүү жөндөмдүүлүгү, уюлдун конфигурациясы, агып кетүү сезгичтиги, убакыттын кечигүүлөрү, орнотуу шарттары жана колдонулуучу стандарттардын бардыгы конкреттүү MCCB долбоорго ылайыктуу экендигине таасир этет.
Коммерциялык имараттар, өнөр жай объектилери, бөлүштүрүү панелдери же OEM тиркемелери үчүн агып кетүүдөн корголгон MCCBлерди баалаган сатып алуучулар үчүн түздөн-түз чыныгы электрдик талаптардан иштөө ылайыктуу конфигурацияны аныктоонун эң ишенимдүү жолу болуп саналат.
агып коргоо менен MCCB керек?
Эгер сиз жаңы электрдик долбоор үчүн MCCB'лерди издеп жатсаңыз, учурдагы коргоо шаймандарын алмаштырып же жекелештирилген бөлүштүрүү чечимин иштеп чыксаңыз,Shanghai DaDa Electric Co., Ltd.талап кылынган спецификацияларды жана продукт конфигурациясын карап чыгууга жардам берет. Тиешелүү чечимди талкуулоо үчүн чыңалуу, ток, уюлдун номери, агып кетүүдөн коргоо талаптары жана колдонуу чоо-жайы менен бөлүшүңүз.
Продукт спецификациялары, OEM талаптары же долбоордун суроолору үчүн,биз менен байланышыңызэлектр талаптары жана колдонмо маалымат менен.
