Бул колдонмо 6kA AC миниатюралык өчүргүч кантип иштээрин, 6kA рейтинги эмнени билдирерин, B, C жана D кыйшык ийри сызыктары өндүрүмдүүлүккө кандай таасир этет жана тиешелүү номиналдык ток менен уюл конфигурациясын кантип тандоо керектигин түшүндүрөт. Ал ошондой эле жалпы сатып алуу каталарын аныктайт жана инженерлер, подрядчылар жана өндүрүүчүлөрдүн MCB чечимдерин баалоочу сатып алуучулар үчүн практикалык текшерүү тизмесин берет.Shanghai DaDa Electric Co., Ltd.
Мазмуну
- 6кА AC миниатюралык өчүргүч деген эмне?
- Эмне үчүн 6кА үзүү кубаттуулугу маанилүү?
- AC миниатюралык өчүргүч чынжырды кантип коргойт?
- Сатып алуучулар кайсы техникалык параметрлерди текшериши керек?
- B, C жана D Trip ийри сызыктары тандоого кандай таасир этет?
- 6кА AC миниатюралык өчүргүчтөр көбүнчө кайда колдонулат?
- Туура MCB кандай көйгөйлөрдүн алдын алууга жардам берет?
- Кантип сатып алуучулар ылайыктуу 6kA MCB тандап алат?
- Качылышы керек болгон жалпы тандоо каталары
- Эмне үчүн тажрыйбалуу MCB өндүрүүчүсү менен иштөө керек?
- Көп берилүүчү суроолор
- Shanghai DaDa Electric Co., Ltd.

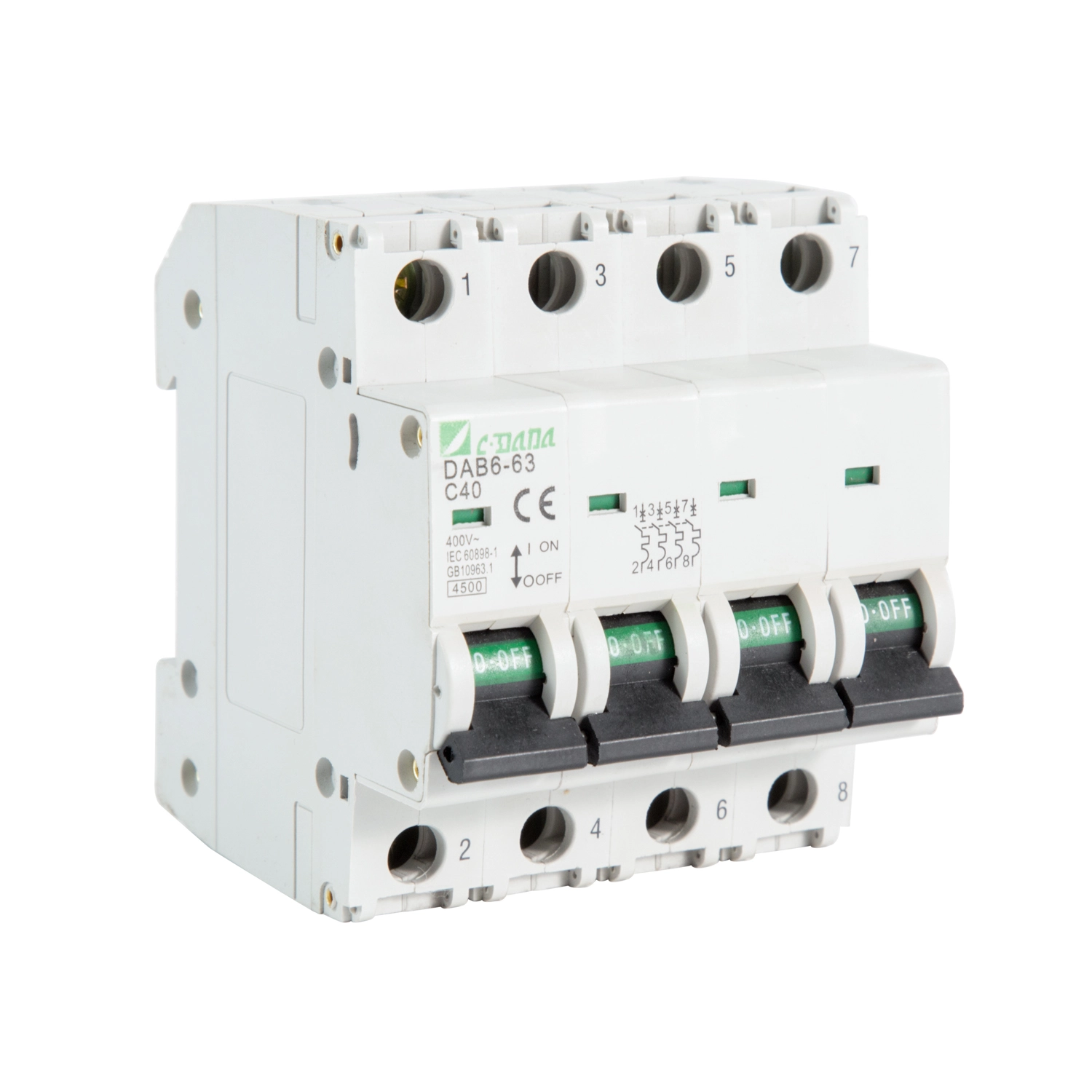

6кА AC миниатюралык өчүргүч деген эмне?
Көбүнчө MCB деп аталган миниатюралык өчүргүч - анормалдуу токтун шарттары пайда болгондо электр чынжырын автоматтык түрдө өчүрүү үчүн арналган коргоочу коммутациялык түзүлүш. Салттуу сактагычтан айырмаланып, MCB адатта ката жоюлгандан кийин кайра коюлушу мүмкүн, бул аны кайра иштетүү жана тейлөө үчүн ыңгайлуу кылат.
Термин6кАколдонулуучу сыноо шарттарында өчүргүчтүн номиналдуу кыска туташуу жөндөмдүүлүгүн билдирет. Жөнөкөй сөз менен айтканда, 6кА MCB белгиленген талаптар аткарылганда 6000 амперге чейинки кыска туташуу токтун мүмкүн болуучу үзгүлтүккө учурашы үчүн иштелип чыккан.
IEC/EN 60898-1ге туура келген продуктылар адатта номиналдык ток, номиналдык чыңалуу, жыштык, үзүү жөндөмдүүлүгү жана көз ирмемдик өчүрүү мүнөздөмөлөрү сыяктуу параметрлерди белгилешет. Коммерциялык MCB диапазондору ар кандай учурдагы рейтингдер жана полюс конфигурациялары боюнча 6кА рейтингин сунуштай алат.
6кА үзгүчтүн нормалдуу иштөө тогу эмес. Мисалы, 16А MCB белгиленген шарттарда өзүнүн номиналдык тогун өткөрүүгө арналган, ал эми 6кА көрсөткүчү анын кыска туташууну үзүү мүмкүнчүлүгүн сүрөттөйт. Бул эки спецификация такыр башка инженердик суроолорго жооп берет.
Эмне үчүн 6кА үзүү кубаттуулугу маанилүү?
Кыска туташуулар өтө кыска мөөнөттүн ичинде өтө жогорку агымдарды чыгарышы мүмкүн. Коргоочу шайман орнотуу жеринде болгон бузулуу агымын коопсуз түрдө үзө албаса, анын кесепеттери контакттын катуу бузулушу, ашыкча ысык, жабдуулардын бузулушу же коркунучтуу электр жарыгын камтышы мүмкүн.
Ошондуктан, 6kA жалпы жеткиликтүү спецификация болгондуктан, сынуу жөндөмдүүлүгүн тандабаш керек. Орнотуу пунктунда болочок кыска туташуу агымы бааланышы керек жана тандалган өчүргүч ал система үчүн адекваттуу үзгүлтүккө учуратуу мүмкүнчүлүгүнө ээ болушу керек.
| Параметр | Бул эмнени билдирет | Эмне үчүн бул маанилүү |
|---|---|---|
| 6кА | Номиналдуу кыска туташууларды үзүү жөндөмдүүлүгү | Ажыраткыч көрсөтүлгөн ката токунун деңгээлин коопсуз үзгүлтүккө учурата аларын аныктайт |
| Номиналдуу ток (In) | МКБнын нормалдуу учурдагы рейтинги | өткөргүч кубаттуулугу жана күтүлгөн жүк менен макулдашуу керек |
| Номиналдуу чыңалуу (Ue) | Колдонмо үчүн иштөө чыңалуусу | электр системасы менен шайкеш болушу керек |
| Trip Curve | Заматта магниттик өчүрүү диапазонун аныктайт | Мүчүлүштүктөрдү коргоону камсыз кылуу менен бирге ыңгайсыздыктын алдын алууга жардам берет |
| Поляктардын саны | Өткөргүчтөрдүн саны өчүрүлгөн/корголгон | Схема конфигурациясына дал келиши керек |
Өндүрүүчүнүн спецификациялары 6кА MCBs бир катар учурдагы рейтингдер жана чыңалуу конфигурациялары, анын ичинде жалпы 230V жана 400V AC бөлүштүрүү системалары үчүн жеткиликтүү экенин көрсөтүп турат.
AC миниатюралык өчүргүч чынжырды кантип коргойт?
Кадимки MCB жылуулук жана магниттик коргоо механизмдерин айкалыштырат. Бул эки функция ар кандай электрдик көйгөйлөрдү чечет.
- Термикалык коргоо:Туруктуу ашыкча жүктөө биметаллдык элементти ысытат. Температура иштөө босогосуна жеткенде механизм бошотуп, схеманы ачат.
- Магниттик коргоо:Жогорку кыска туташуу ток чынжырды тез ажыратып, заматта өчүрүү механизмин иштеткен күчтүү магниттик эффект жаратат.
- Кол менен которуу:MCB, адатта, техникалык тейлөө же монтаждоо иштери учурунда чынжырды изоляциялоо үчүн кол менен алмаштырылышы мүмкүн.
Бул айкалышы MCB узак мөөнөттүү ашыкча жүктөөлөр жана күтүлбөгөн кыска туташуулардын каталарын чечүү керек болгон схемалар үчүн ылайыктуу кылат. Заманбап MCB продуктуларынын диапазондору көбүнчө жылуулук жана магниттик релиздерди айкалыштырат жана арналган жүккө жараша B, C же D мүнөздөмөлөрүн камсыздай алат.
Сатып алуучулар кайсы техникалык параметрлерди текшериши керек?
Сатып алуучулар көп учурда башка параметрлерди көз жаздымда калтырып, учурдагы рейтингге жана баага басым жасашат. Ишенимдүү долбоордун спецификациясы үчүн төмөнкү мүнөздөмөлөр чогуу текшерилиши керек.
| Спецификация | Типикалык кароо | Сатып алуучу текшерүү пункту |
|---|---|---|
| Үзүү жөндөмдүүлүгү | 6кА | Анын болочок бузулуу агымы үчүн адекваттуу экенин ырастаңыз |
| Номиналдуу ток | Колдонмо көз каранды | жүк жана өткөргүч кубаттуулугу менен макулдашуу |
| Номиналдуу чыңалуу | Жалпы AC бөлүштүрүүчү чыңалуулар | Системанын чыңалуусун дал келтириңиз |
| Жыштык | 50/60 Гц адатта белгиленген | Жергиликтүү тармак менен шайкештикти ырастаңыз |
| Саякат мүнөзү | B / C / D | Катуу мүнөздөмөлөрдү жүктөө үчүн ийри сызыкты дал келтириңиз |
| Уюл конфигурациясы | 1P, 1P+N, 2P, 3P, 4P продуктусуна жараша | Зымдарды орнотууга дал келиңиз |
| Монтаждоо | DIN темир жол жалпы болуп саналат | Бөлүштүрүү тактасы менен шайкештигин ырастаңыз |
| Стандарттар | IEC/EN 60898-1 же башка тиешелүү стандарт | Зарыл болгон учурда техникалык документтерди жана сертификацияны сураңыз |
Белгиленген өндүрүүчүлөрдүн продукт документтери, адатта, обочолонгон спецификация катары сынуу жөндөмдүүлүгүн кароонун ордуна, бул параметрлерди чогуу камсыз кылат.
B, C жана D Trip ийри сызыктары тандоого кандай таасир этет?
Сапардын ийри сызыгы MCB көрсөтүүдө эң маанилүү чечимдердин бири болуп саналат. Катта магниттик көз ирмемдик чыгаруу өчүргүчтүн номиналдык агымына салыштырмалуу иштеген болжолдуу диапазону сүрөттөлөт.
| Ийри | Типтүү магниттик өчүрүү диапазону | Типтүү Колдонмо |
|---|---|---|
| B | 3–5 × In | Төмөн ылдамдыктагы жүктөр, жарыктандыруу, резистивдүү схемалар |
| C | 5–10 × In | Жалпы багыттагы жана орточо индуктивдүү жүктөр |
| D | 10–20 × In | Кээ бир моторлор жана трансформаторлор сыяктуу жогорку ылдамдыктагы жүктөр |
Бул диапазондор көбүнчө IEC 60898-1 MCB мүнөздөмөлөрү менен байланышкан.
Мисалы, кыймылдаткыч өзүнүн нормалдуу иштөө тогунан бир нече эсе жогору убактылуу баштоо токун чыгарса, ишке киргизүү учурунда өтө сезгич ийри сызык керексиз үзүлүп калышы мүмкүн. А C-ийри же D-ийри аппарат жабдууларга жана толук схема дизайнына жараша ылайыктуураак болушу мүмкүн.
6кА AC миниатюралык өчүргүчтөр көбүнчө кайда колдонулат?
6кА AC миниатюралык автоматтык өчүргүч иш жүзүндөгү ката деңгээли, чыңалуу, ток жана орнотуу талаптары аппараттын спецификацияларына туура келсе, көптөгөн төмөнкү вольттуу колдонмолор үчүн жарактуу болушу мүмкүн.
- Турак жай бөлүштүрүү:жарык берүү схемалары, розетка схемалары, тиричилик приборлору жана тармактык схемалар.
- Коммерциялык имараттар:кеңсе бөлүштүрүүчү такталар, жарыктандыруу системалары, соода объектилери жана чакан жабдуулар схемалары.
- Өнөр жай башкаруу панелдери:көмөкчү схемалар, башкаруу аппаратурасы, чакан моторлор жана башка ылайыктуу төмөнкү вольттогу жүктөр.
- Курулуш кызматтары:HVAC менен байланышкан көмөкчү чынжырлар, насостор, жарыктандыруу жана спецификациялар ылайыктуу болгон жерде электр энергиясын жалпы бөлүштүрүү.
- Электр бөлүштүрүүчү шкафтар:тармактык схемаларды коргоо жана модулдук бөлүштүрүү системалары.
Иш жүзүндө колдонуу ар дайым өндүрүүчүнүн продукт документтерине жана орнотуу талаптарына каршы текшерилиши керек. 6kA рейтинги эч качан ар бир электрдик чөйрөгө ылайыктуу деп эсептелбеши керек.
Туура MCB кандай көйгөйлөрдүн алдын алууга жардам берет?
Сатып алуудагы эң чоң көйгөйлөрдүн бири - бул сыныкчы иштейби же жокпу, бирок ал тандалган шарттарда ырааттуу иштейби же жокпу.
1. Туруктуу ашыкча жүктөө
Өтө көп убакытка ашыкча ток алып жүргөн чынжыр өткөргүчтүн ысып кетишине жана жабдуулардын мөөнөтүнөн мурда бузулушуна алып келиши мүмкүн. Термикалык чыгаруу туруктуу ашыкча жүктөө шарттарына жооп берүү үчүн иштелип чыккан.
2. Кыска туташуунун бузулушу
Ылайыктуу үзүү жөндөмдүүлүгү MCBге аппараттын белгиленген үзгүлтүккө учуратуу мүмкүнчүлүгүнөн ашпастан ашыкча ката токту үзгүлтүккө учуратууга мүмкүндүк берет.
3. Тынчсыздануу
Ылайыктуу эмес сапар ийри сызыгы жабдууларды иштеткенде ашыкча үзгүлтүктөргө алып келиши мүмкүн. B, C же D мүнөздөмөлөрүн жүккө дал келтирүү бул көйгөйдү чечүүгө жардам берет.
4. Оор тейлөө
Модулдук MCB кол менен ыңгайлуу изоляцияны камсыздай алат, бул электриктерге бөлүштүрүүчү системаны сөзсүз түрдө өчүрбөстөн айрым схемаларды аныктоого жана иштөөгө жардам берет.
5. Сатып алуулардын белгисиздиги
B2B долбоорлорунда, толук эмес техникалык мүнөздөмөлөр туура эмес өнүмдөрдү, кечиктирилген макулдуктарды же алмаштыруу чыгымдарына алып келиши мүмкүн. Ачык продукт маалымат баракчасы жана аныкталган техникалык параметрлери бул тобокелдиктерди азайтат.
Кантип сатып алуучулар ылайыктуу 6kA MCB тандап алат?
Практикалык тандоо процесси бир нече этапка бөлүнөт. Бул инженерлерге жана сатып алуучуларга продуктуну каталогдун аталышынан гана тандоодон качууга жардам берет.
-
Системанын чыңалуусун аныктоо.
Номиналдуу AC чыңалуусун жана колдонмо бир фазалуу же үч фазалуу экендигин ырастаңыз. -
Долбоордук токту эсептөө же ырастоо.
MCB номиналдык ток күтүлгөн чынжыр жүгү жана өткөргүчтүн уруксат берилген ток менен макулдашылган болушу керек. -
Келечектеги кыска туташуу тогун аныктагыла.
Орнотуу чекитинде жеткиликтүү бузулуу агымын текшериңиз жана тандалган 6кА үзүү кубаттуулугу шайкеш экендигин ырастаңыз. -
Жүктөлүүнү баалоо.
Схемада кыймылдаткычтар, трансформаторлор, сыйымдуулук жабдуулары, коммутациялык кубат булактары же олуттуу старттык ток чыгарган башка жүктөр бар же жок экенин аныктаңыз. -
Тиешелүү саякат ийри сызыгын тандаңыз.
Жөн гана эң кеңири таралган вариантты тандоонун ордуна, чыныгы жүктөмдүн жана коргоо талаптарынын негизинде B, C же D тандаңыз. -
Уюл конфигурациясын тандаңыз.
Долбоор 1P, 1P+N, 2P, 3P, 3P+N же продукт сериясы тарабынан колдоого алынган башка конфигурацияны талап кылаарын ырастаңыз. -
Стандарттарды жана документтерди текшерүү.
Тиешелүү маалымат баракчасын, тест маалыматын, сертификаттарды, өлчөмдүү чиймелерди жана орнотуу нускамаларын сураңыз. -
Панелдин шайкештигин текшерүү.
DIN рельсинин өлчөмдөрүн, терминалдын түзүлүшүн, өткөргүч диапазонун, аксессуарларды жана жеткиликтүү орнотуу мейкиндигин текшериңиз.
- □ Номиналдуу чыңалуу ырасталды
- □ Номиналдуу ток ырасталды
- □ 6кА үзүү кубаттуулугу текшерилди
- □ B/C/D ийри жүккө жараша тандалган
- □ Уюл конфигурациясы ырасталды
- □ Колдонулуучу стандарт тастыкталган
- □ Өлчөмдөрү жана DIN-рельс монтаждоо текшерилди
- □ Сертификат жана сыноо документтери талап кылынат
- □ Иштөө чөйрөсү каралып чыкты
- □ Агымдын өйдө/ылдый жагындагы коргоо менен координациялоо каралат
Качылышы керек болгон жалпы тандоо каталары
Негизги спецификациялар туура көрүнсө да, орнотуудан кийин бир нече каталар көйгөйлөрдү жаратышы мүмкүн.
| Ката | Потенциалдуу көйгөй | Better Practice |
|---|---|---|
| Ампера боюнча гана тандоо | Башка критикалык параметрлер дал келбеши мүмкүн | Чыңалууну, ийри сызыкты, үзүү жөндөмдүүлүгүн, уюлдарды жана стандарттарды чогуу баалаңыз |
| Ар бир 6кА өчүргүч алмашылышы мүмкүн деп ойлосок | Ар кандай өнүмдөрдүн ар кандай өлчөмдөрү жана аткаруу спецификациялары болушу мүмкүн | Толук маалымат баракчаларын салыштырыңыз |
| Туура эмес саякат ийри сызыгын колдонуу | Тынчсыздануу же колдонмонун ылайыктуу эместиги | Иш жүзүндөгү жүктөмдү баалаңыз |
| Болочок бузулуу агымына көңүл бурбоо | Үзүү жөндөмдүүлүгү жетишсиз болушу мүмкүн | Орнотуу пунктунда ката деңгээлин текшериңиз |
| Дирижердун координациясын карап | Коргоо зымдар системасына туура келбеши мүмкүн | MCB рейтингин өткөргүч кубаттуулугу менен координациялоо |
| Документсиз сатып алуу | Кабыл алуу жана орнотуу кыйын болуп калышы мүмкүн | Сатып алуудан мурун техникалык жана шайкештик документтерин сураңыз |
Номиналдуу токтун, өткөргүчтүн кубаттуулугунун, иштен чыгуунун мүнөздөмөсү жана бузулуу деңгээли ортосундагы туура координация MCB ишенимдүү тандоо үчүн негизги болуп саналат.
Эмне үчүн тажрыйбалуу MCB өндүрүүчүсү менен иштөө керек?
Чоң көлөмдөгү сатып алуулар, OEM долбоорлору, бөлүштүрүү өнөктөштүгү жана электр панелдерин өндүрүү үчүн буюмдун сапаты бир гана нерсе. Сатып алуучулар ошондой эле ырааттуу мүнөздөмөлөргө, туруктуу өндүрүшкө, жооп берүүчү техникалык байланышка жана долбоорду бекитүүнү колдогон документтерге муктаж.
Shanghai DaDa Electric Co., Ltd.миниатюралык өчүргүч чечимдерди жана тиешелүү төмөн чыңалуудагы электр коргоо продуктуларын издеп кардарлар үчүн өндүрүштүк өнөктөш катары каралышы мүмкүн. B2B сатып алуучулар үчүн эң пайдалуу жеткирүүчүнүн баалоосу маркетинг дооматтарына эмес, өлчөнгөн техникалык маалыматка басым жасашы керек.
- Продукциянын спецификацияларын жана техникалык параметрлерин так
- Белгиленген номиналдык ток жана чыңалуу диапазондору
- Жеткиликтүү бузулуу жөндөмдүүлүгү
- Ар кандай жүктөө шарттары үчүн кыйшык маалымат
- Продукт чиймелери жана орнотуу маалыматы
- Колдонулуучу сертификаттоо жана шайкештик документтери
- Туруктуу өндүрүш жана сапатты көзөмөлдөө процедуралары
- Долбоордун конкреттүү талаптары үчүн техникалык байланыш
- Мүмкүн болгон жерде OEM/ODM колдоосу
Импорттоочулар жана электрдик дистрибьюторлор үчүн бул факторлор өнүмдөрдү ар кандай бөлүштүрүү системаларына интеграциялоо же бир нече рыноктордо сатуу керек болгондо өзгөчө маанилүү болушу мүмкүн.
Көп берилүүчү суроолор
6кА колдонулуучу сыноо шарттарында кыска туташуунун номиналдык үзүү жөндөмдүүлүгүн билдирет. Ал 6000 амперди билдирет жана MCBнын нормалдуу номиналдык агымы менен чаташтырбоо керек.
Жок. Ылайыктуулугу келечектеги кыска туташуу токунан, системанын чыңалуусунан, номиналдык токко, иштен чыгуунун мүнөздөмөсүнө, уюл конфигурациясына, орнотуу шарттарына жана колдонуудагы эрежелерге жараша болот. Ажыраткычты тандоодон мурун мүмкүн болгон бузулуу агымын текшерүү керек.
Эки сан ар кандай параметрлерди сүрөттөйт. 6кА - үзүлүүчү кубаттуулуктун рейтинги, ал эми 6А - учурдагы көрсөткүч. Ажыраткычта 6А номиналдык ток жана 6кА үзүү жөндөмдүүлүгү болушу мүмкүн.
Алар магниттик өчүрүүлөрдүн ар кандай мүнөздөмөлөрүн аныктайт. IEC 60898-1 ылайык, B жалпысынан болжол менен 3-5 эселенген номиналдык ток менен, C болжол менен 5-10 эсе менен жана D болжол менен 10-20 эсе менен байланышкан.
Моторлор олуттуу баштоо токуна ээ болушу мүмкүн, ошондуктан C же D мүнөздөмөлөрү моторго жана чынжырга жараша ылайыктуу болушу мүмкүн. Акыркы тандоодо башталгыч ток, ката ток, кабелдик импеданс жана башка коргоочу түзүлүштөр менен макулдашуу эске алынышы керек.
Автоматтык түрдө эмес. Эгерде болочок кыска туташуу агымы өчүргүчтүн номиналдык үзүү жөндөмдүүлүгүнөн ашып кетсе, 6кА түзүлүш туура эмес болушу мүмкүн. Ажыраткыч бузулуу деңгээлине жана орнотуунун тиешелүү талаптарына ылайык тандалышы керек.
Сатып алуучулар, адатта, деталдуу маалымат баракчасын, техникалык мүнөздөмөлөрдү, өлчөмдүү чиймелерди, орнотуу инструкцияларын, тиешелүү сыноо же сертификаттоо документтерин жана тиешелүү продукт стандарттарын талап кылышы керек. Долбоордун спецификалык талаптары кошумча документтерди талап кылышы мүмкүн.
Өндүрүштүк партиялардын ортосундагы ырааттуулук, байкоо жүргүзүү, техникалык документтер, сапатты көзөмөлдөө, жеткирүү мүмкүнчүлүгү жана сатуудан кийинки техникалык колдоо B2B электр долбоорунун жалпы наркына жана ишенимдүүлүгүнө олуттуу таасир этиши мүмкүн.
