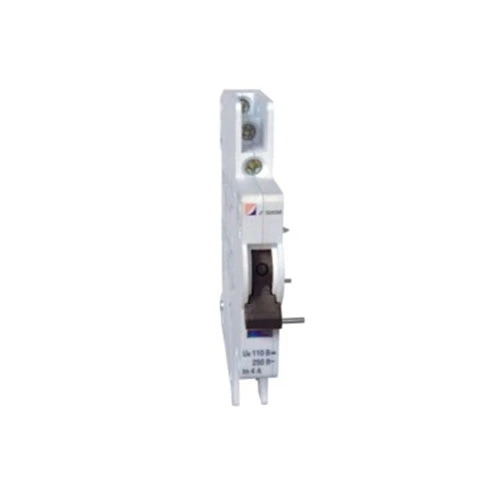

MCB сигнализациясы жана көмөкчү байланыш

CDADA - бул 40+ жылдык тажрыйбасы бар өндүрүүчү жана жеткирүүчү, биз панелдин операторлору иштебей калган өчүргүчтү өткөрүп жиберген көптөгөн долбоорлорду көрдүк. Ошондуктан биз CDADA MCB Ойготкучту жана көмөкчү контактты (DAB7-FL) иштеп чыктык: акылдуу, мейкиндикти үнөмдөөчү чечим, ал сизге бир модулда эки критикалык сигналды берет — өчүргүчтүн абалы (ON/OFF) жана иштен чыгуунун себеби (ашыкча жүктөө/кыска туташуулар).

Биздин кеңеш: Эгерде сиздин башкаруу тутумуңуз кол менен өчүрүү менен ката кетирүүнү айырмалоосу керек болсо, бул сиз көрсөтүүгө тийиш болгон аксессуар. Стандарттык жардамчы байланыштар гана айырмалай албайт, бирок биздики.

Кош-функциялуу дизайн: бир модуль, эки сигнал

CDADA MCB Сигнал жана көмөкчү байланыш акылдуу механикалык селектор менен эки көз карандысыз өткөрүп берүү байланыштарды өзгөчөлүктөрү:

★ Сары индикатор "A": Эки контакт тең көмөкчү контакт катары иштейт → сигнал MCB КҮЙҮШҮ/ӨЧҮРҮҮ абалы

★ сары индикатор "AL":

★ Сол контакт = Көмөкчү (ON/OFF статусу)

★ Оң контакт = Ойготкуч (MCB мүчүлүштүктөн улам иштебей калганда гана иштетилет)

★ Бул сиз зым өткөрө аласыз дегенди билдирет:

★ "күйгүзүлгөн" көрсөтүү үчүн жашыл жарык

★ "Күнөө сигналын" иштетүү үчүн кызыл жарык же PLC киргизүү

★ Баары сиздин DAB7-63 MCBдеги бир кошумча модулдан.

Техникалык мүнөздөмөлөр

Маанилүү иш: Бул аксессуарды өз алдынча колдонууга болбойт — ал түздөн-түз DAB7-63 MCBге орнотулушу керек.

Орнотуу боюнча колдонмо (Биздин талаа инженерлерибизден)

★ Коопсуз, ишенимдүү иштөө үчүн бул кадамдарды аткарыңыз:

★ Орнотуудан мурун чынжырды өчүрүңүз.

★ DAB7-FL модулун чыкылдатканча DAB7-63 MCBнин сол жагына жылдырыңыз.

★ Камтылган эки тараптуу скотч менен бекитиңиз (титирөөгө туруштук берүү үчүн).

★ Зымдарды 4 терминалга туташтырыңыз (ар бир байланыш тобуна 2ден):

★ Көмөкчү (статус) үчүн сол жупту колдонуңуз

★ Ойготкуч үчүн туура жупту колдонуңуз (сапарды аныктоо)

★ Эгер сизге ката сигнализациясы керек болсо, сары селекторду “AL” абалына коюңуз.

★ Сыноо: MCBди кол менен өчүрүү — мүчүлүштүк учурунда сигналдын контакты гана абалын өзгөртүшү керек.

★ Pro Tip: Зымдарыңызды так белгилеңиз! Көптөгөн техниктер эксплуатацияга киргизүүдө көмөкчү сигналдарды жана сигналдарды чаташтырышат.

Качан стандарттуу жардамчы байланыштын ордуна муну колдонуш керек?

Типтүү колдонмолор:

★ Маалымат борборунун PDU мониторинги

★ Күн комбайн кутулары

★ ендуруштук башкаруу панелдери

★ Имаратты башкаруу системалары (BMS)

★ Лифт же HVAC коопсуздук чынжырлары

Көп берилүүчү суроолор

Q1: Мен муну CDADA эмес MCBларда колдоно аламбы?

A1: Жок. DAB7-FL механикалык жана өлчөмдүү CDADA DAB7-63 өчүргүчтөр үчүн гана иштелип чыккан. Бул Schneider, ABB же Siemens MCBларына туура келбейт.

Q2: Ойготкуч байланыш чындыгында кантип иштейт?

A2: MCB ичинде, жылуулук/магниттик ката кетирүү учурунда өчүрүү механизми кол менен өчүрүүгө каршы башкача кыймылдайт. DAB7-FL бул механикалык айырманы аныктайт жана чыныгы каталар учурунда гана сигнал байланышын иштетет.

Q3: Мен эки байланышты зымдуу болушу керекпи?

A3: Сөзсүз эмес. Сиз жөн гана жардамчыны, жөн гана ойготкучту же экөөнү тең колдоно аласыз — башкаруу логикаңызга жараша. Модуль сизге ийкемдүүлүктү берет.

Q4: Бул DC күн колдонмолор үчүн ылайыктуу болуп саналат?

A4: Ооба! DC-12 рейтинги 110V / 0.5A менен, ал PV массивинин кемчиликтерин алыстан аныктоо керек болгон күн жиптерин көзөмөлдөө үчүн идеалдуу.

Q5: Эмне үчүн жалпы бренддерге караганда CDADA тандоо керек?

A5: Анткени биз сунуштайбыз:

● Чыныгы ката дискриминациясы (позицияны сезүү гана эмес)

● DAB7 MCBs менен үзгүлтүксүз интеграция — адаптер плиталары жок

● Заводдо сыналган механикалык бириктирүү – ойнотуу жок же өткөрүлбөй калган сигналдар

● Талааны текшерүү үчүн визуалдык көрсөткүчтү (сары желек) тазалоо

● Уйкусуз долбоорлор үчүн глобалдык сертификаттар (CE, CB, RoHS).

CDADA R&D компаниясынын акыркы эскертүүсү

Заманбап электр системаларында "күйгүзүү/өчүрүү" жетишсиз - сизге акыл керек. Биздин MCB сигнализациясы жана көмөкчү контактыбыз жөнөкөй өчүргүчтү диагностикалык түйүнгө айлантып, сизге акылдуу, коопсуз панелдерди курууга жардам берет. Ал MCBди иштеп чыккан ошол эле команда тарабынан жасалгандыктан, сиз идеалдуу синергетикага ээ болосуз - эч кандай божомолдор жок." — CDADA продуктыларын иштеп чыгуу тобу

Заказ берүүгө даярсызбы? Биз сунуштайбыз:

● Панель куруучулар үчүн жапырт арзандатуулар

● Алдын ала монтаждалган MCB + DAB7-FL бирдиктери (эмгегин үнөмдөө)

● Акысыз электр схемалары жана PLC логикалык мисалдары
