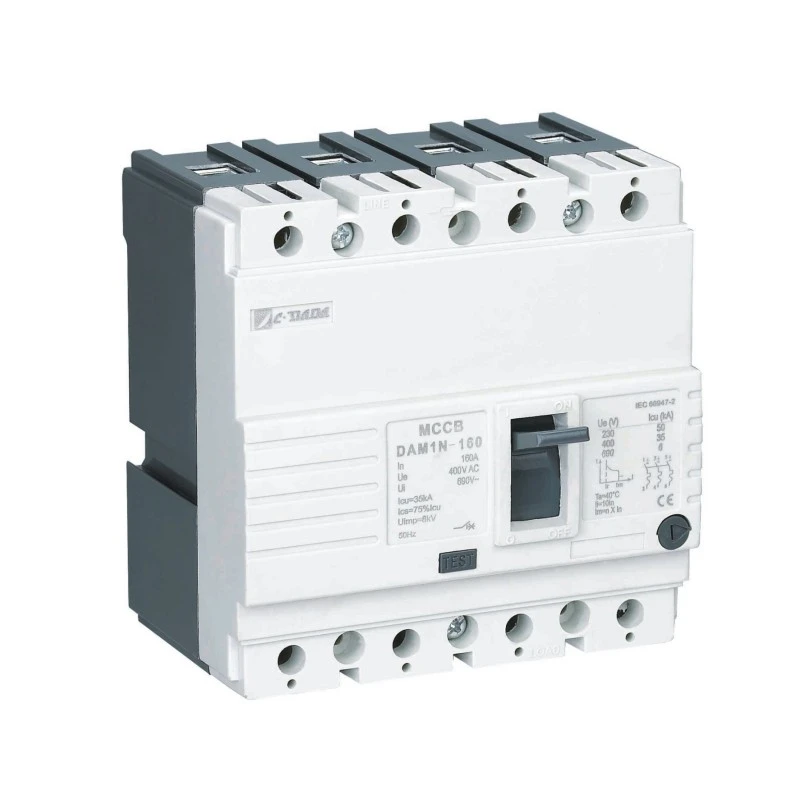

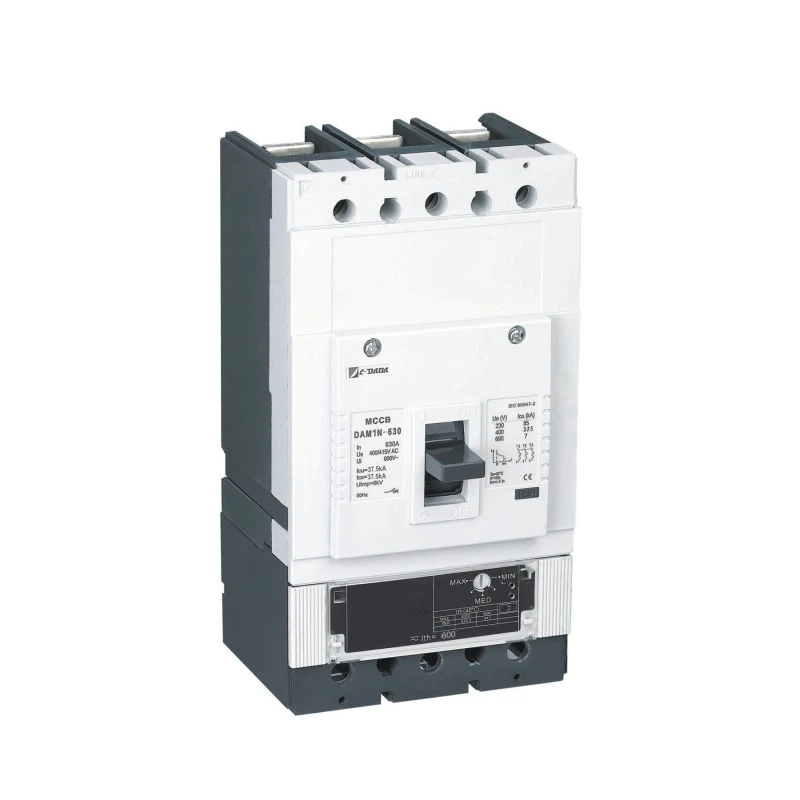

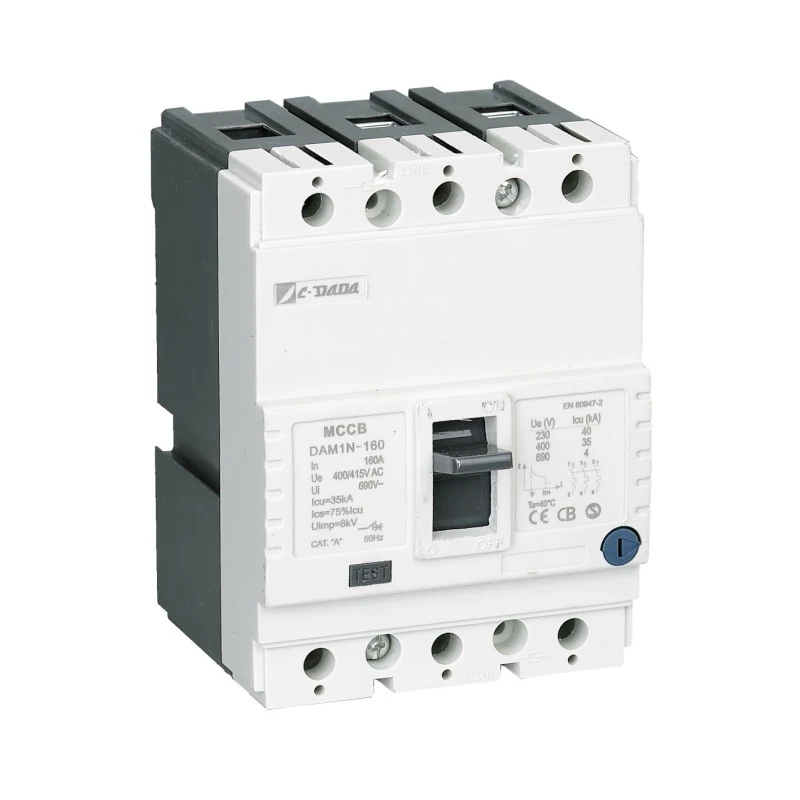

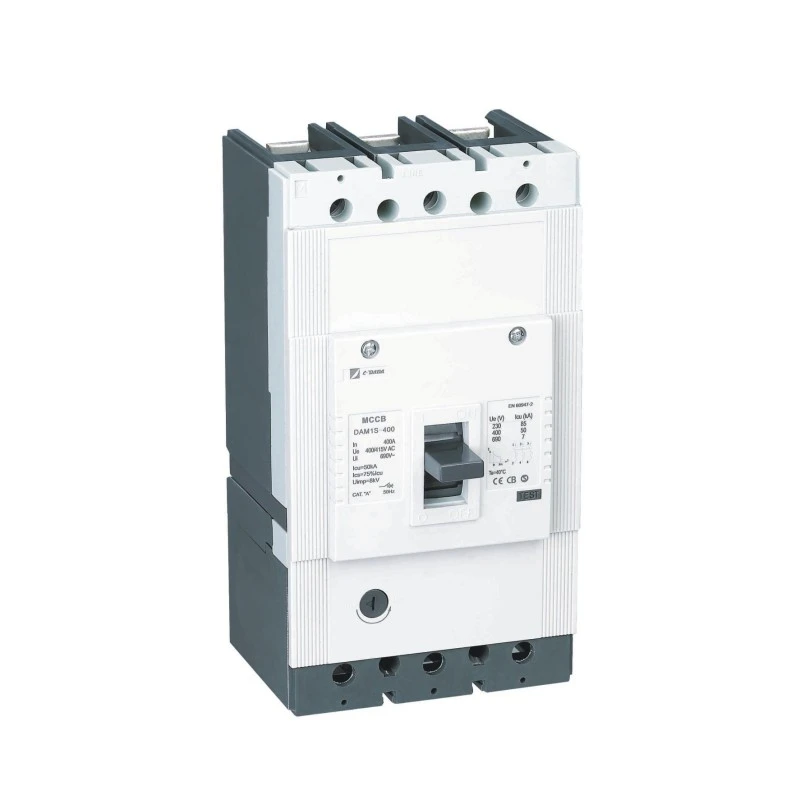

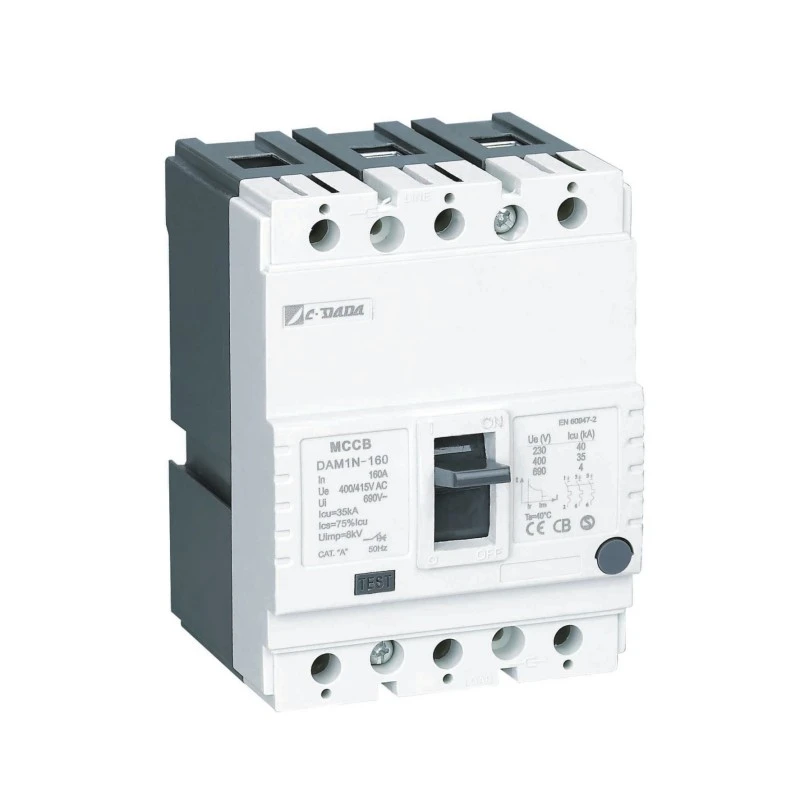

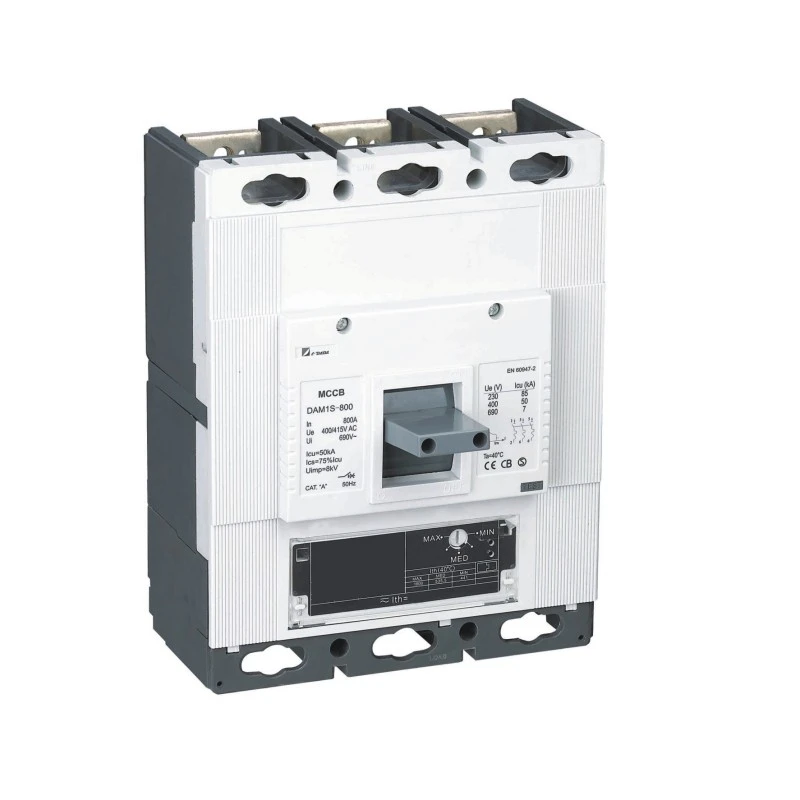

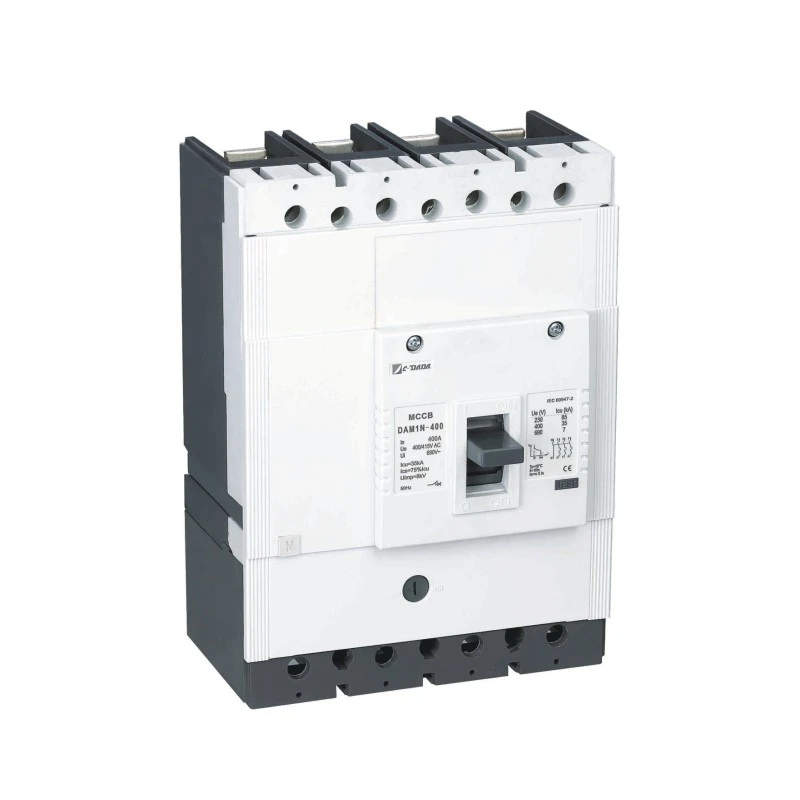

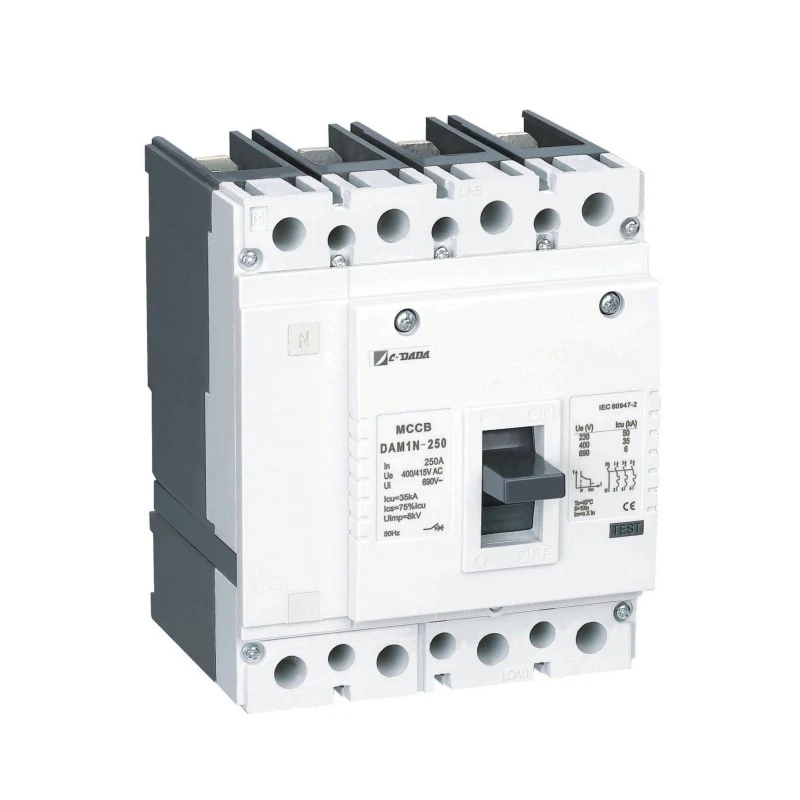

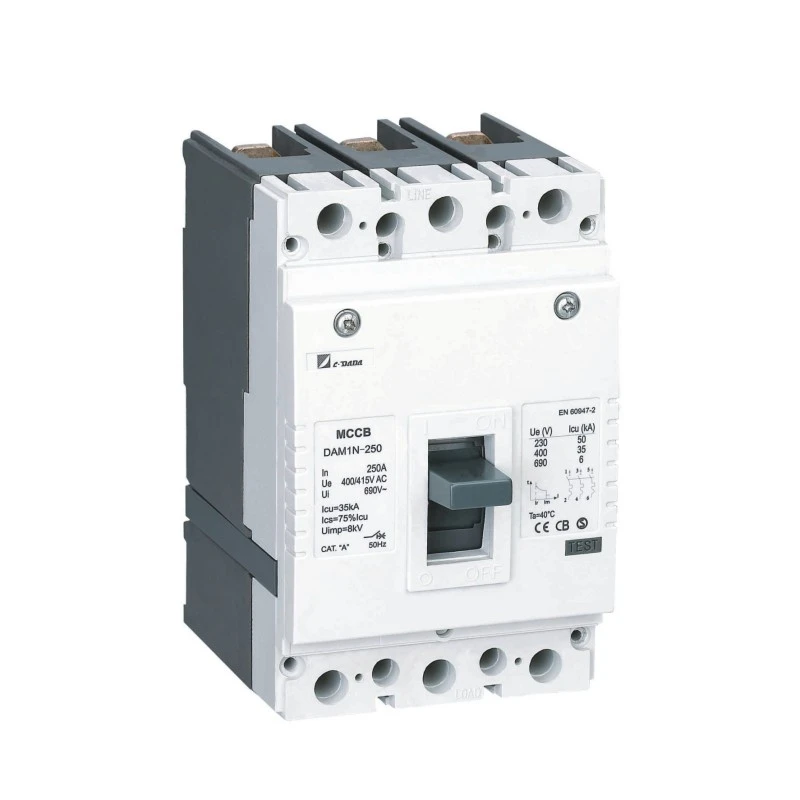

Термикалык жөнгө салынуучу Калыпталган Case Circuit Breaker
Model:DAM1 Series
CDADA DAM1 сериясынын термикалык жөнгө салынуучу калыпка салынган кутусунун өчүргүчтөрүн 贴Ишенимдүү заводдон, Shanghai DADA Electric-сертификатталган (ASTA, KEMA, CE) жана жөнгө салынуучу жылуулук орнотуулары (70-100% In) менен табыңыз. Өнөр жайлык колдонмолордо ашыкча жүктөмдөн так коргоо үчүн идеалдуу. 400V/415V боюнча 1600А чейин 3P/4P конфигурацияларында жеткиликтүү. OEM жана жапырт сатып алуучулар үчүн идеалдуу.
Shanghai DADA Electric CO., LTD тарабынан DAM1 сериясындагы термикалык жөнгө салынуучу калыпка салынган корпустун өчүргүчтөрү. ашыкча жүктөөдөн жана кыска туташуу шарттарынан бекем коргоону камсыз кылуу менен дүйнөлүк стандартка жооп берүү үчүн иштелип чыккан. In 70% дан 100% га чейин жөнгө салынуучу жылуулук орнотуу диапазону менен бул өчүргүч сиздин конкреттүү колдонмо муктаждыктарыңызга ылайыкташтырылышы мүмкүн.
3P жана 4P конфигурацияларында жеткиликтүү, 400V/415V боюнча 1600Ага чейин бааланган, ал ASTA, KEMA, CE, CB, SEMKO жана RoHS сыяктуу глобалдык сертификаттарга ээ жана бир нече аймактарда шайкештикти камсыз кылат.
DAM1 термикалык жөнгө салынуучу калыпка салынган каптаманын электрдик параметрлери
|
Жылуулук жөнгө салынуучу түрү MCCB (0,7-1)In |
|||||||||
|
Сүрөт |
Модел |
код |
Icu (KA) |
Ics (KA) |
Номиналдуу ток -In |
Ui(V) |
Ue(V) |
полюс |
Uimp(V) |
|
|
DAM1-160 |
B |
25 |
12.5 |
10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А |
750V |
400/415V |
3P / 4P |
8000 |
|
N |
35 |
26.25 |
|||||||
|
S |
50 |
37.5 |
|||||||
|
|
DAM1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)А |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350)- 400 - 500 - 630A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700)- 800 -1000А |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600А |
750V |
400V |
3P / 4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
|||||||
Негизги спецификациялар
Модел: DAM1 сериясы жылуулук жөнгө салынуучу MCCB
Түрү: Калыпталган каптама өчүргүч (MCCB)
Поляктар: 3P / 4P
Номиналдуу чыңалуу (Ue): 400V / 415V AC
Номиналдуу ток (In): 16A – 1600A

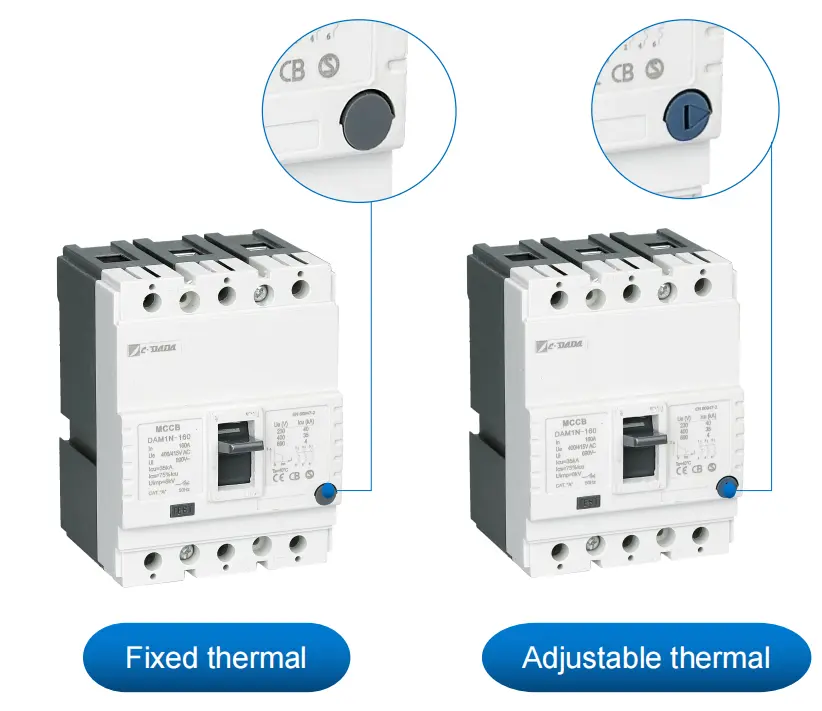

Жөнгө салынуучу жылуулук жөндөө: 70% - 100% In
Сертификаттар: ASTA, KEMA, CE, CB, SEMKO, RoHS
Рамкалардын өлчөмдөрү: 6 кадр өлчөмү
Кошумча өзгөчөлүктөр: Басып чыгуу баскычы, негизги жана жардыргыч байланыштарды бөлүү
|
MCCB номиналдык ток (А) |
Термикалык сапар орнотуу Мин (0,7 дюйм) |
Термикалык сапардын жөндөөлөрү Макс (1In) |
Жөнгө салынуучу диапазон (0,7–1 дюйм) |
|
16 |
11.2 |
16 |
11.2–16 |
|
32 |
22.4 |
32 |
22.4–32 |
|
63 |
44.1 |
63 |
44.1–63 |
|
100 |
70 |
100 |
70–100 |
|
250 |
175 |
250 |
175–250 |
|
400 |
280 |
400 |
280–400 |
|
630 |
441 |
630 |
441–630 |
|
800 |
560 |
800 |
560–800 |
|
1250 |
875 |
1250 |
875–1250 |
|
1600 |
1120 |
1600 |
1120–1600 |
Иштөө принциби жана коргоо механизми
★ Жылуулук коргоо (Ашыкча жүктөө)
DAM1 сериясындагы жылуулук элементи туруктуу ашыкча ток (> номиналдуу ток) менен ысытылганда ийилген биметалдык тилкени колдонот. In 70% жана 100% ортосундагы жылуулук жөндөөлөрүн тууралоо менен, колдонуучулар эффективдүү коргоону камсыз кылуу менен бирге ыңгайсыздыктарды алдын алуу үчүн өчүргүчтүн жооп берүү убактысын ылайыкташтыра алышат.★ Push-to-Trip баскычы
Сыноо максатында, басуу баскычы сыныкчыны кол менен өчүрүүгө мүмкүндүк берет, анын ишинин бүтүндүгүн текшерип, иш жүзүндө ката абалын келтирбестен.★ Негизги жана Arcing Байланыштарды өзүнчө
Дайыма туруктуулугун жана өндүрүмдүүлүгүн жогорулатуу үчүн, DAM1 сериясы өзүнчө негизги жана жаа байланыштарын камтыйт. Бул дизайн негизги байланыштарды жогорку агымдагы окуялар учурунда корголушун камсыздайт, өчүргүчтүн иштөө мөөнөтүн узартат.
Колдонмо сценарийлери
DAM1 Термикалык жөнгө салынуучу Калыпталган кутуча Circuit Breaker (MCCB) ашыкча жүктөн коргоону так көзөмөлдөө зарыл болгон колдонмолордун кеңири спектри үчүн идеалдуу. Аларга төмөнкүлөр кирет:
★ енер жай ишканалары: болот эритуучу цехтерде, химиялык заводдордо жана нефть платформаларында туруктуу иштешин камсыз кылуу.
★ Коммерциялык имараттар: соода борборлорунун, кеңсе имараттарынын жана мейманканалардын электр системаларын коргоо.
★ Коммуналдык кызматтар: көмөкчордондордо жана электр тармактарында ишенимдүү бөлүштүрүү.
★ Маалымат борборлору: маанилүү IT инфраструктурасында иштөө убактысын колдоо.
Эмне үчүн CDADA тандоо?
1. Биз кесиптик R & D командасы бар, стандарттык иштеп чыгуу жараяны бар. сонун ылайыкташтырылган кызматты камсыз кыла алат.
2. Биз автоматтык өндүрүш линиясы менен өчүргүчтү чыгарабыз, азыр бизде 6 автоматтык өндүрүш линиялары бар. Ал эми күнүмдүк кубаттуулугу 1000pcs ашык.

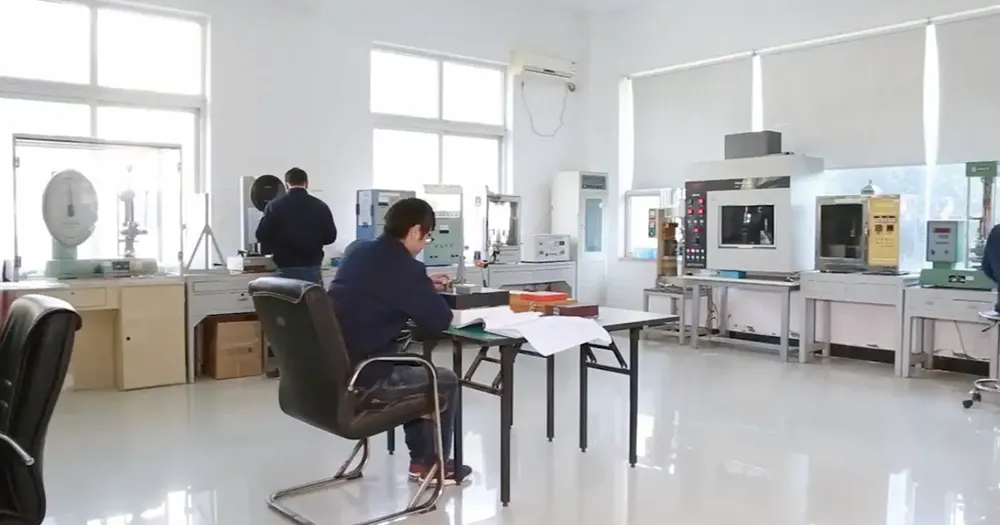

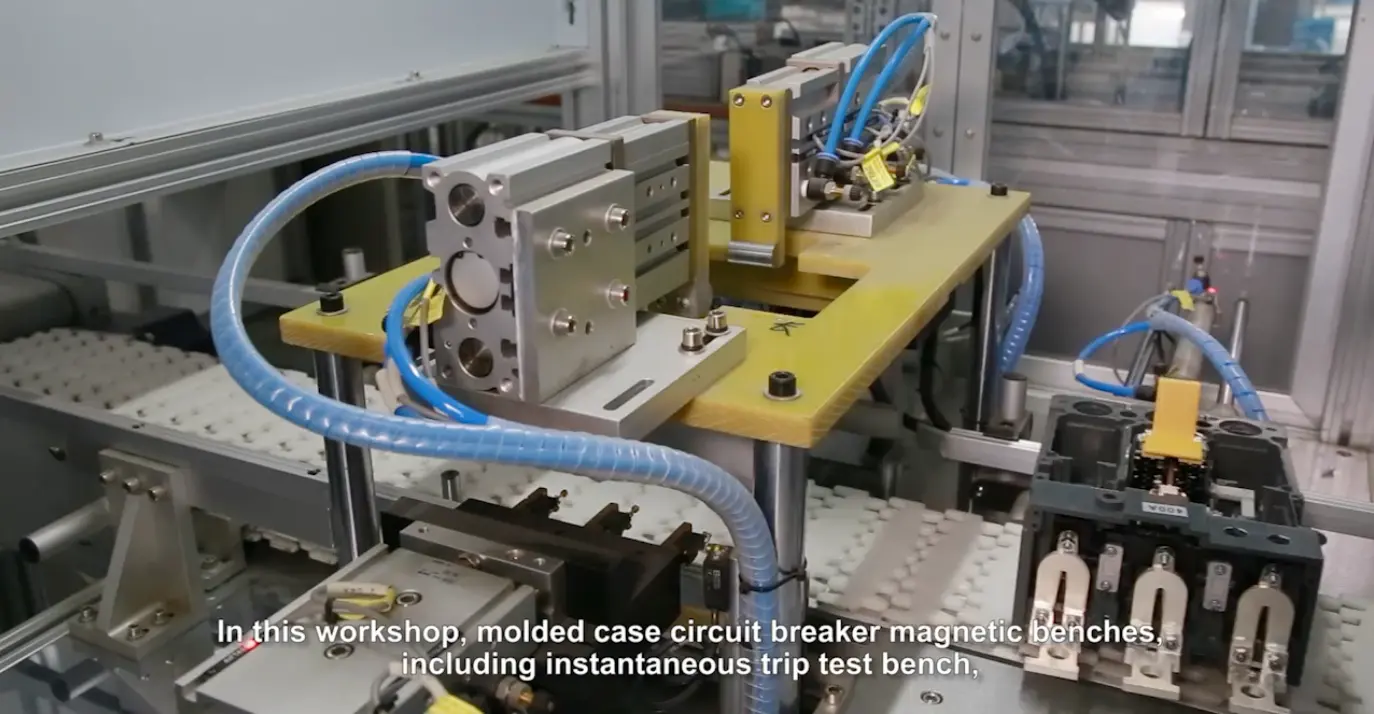

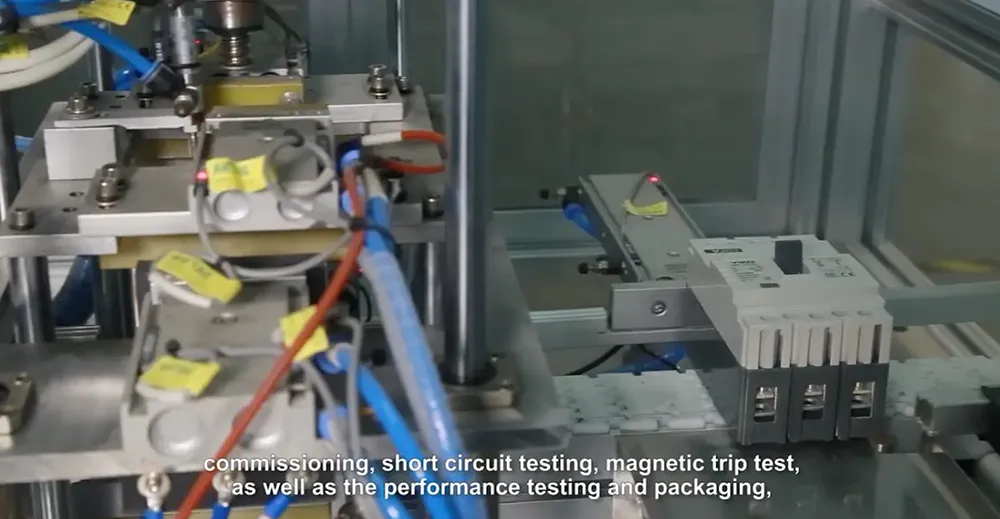

3. Биздин лабораториябыз толугу менен иштеген лабораториябыз бар, лабораториябыз лабораториябызга күбө боло алат, биз жылуулук жүктөмүн, магниттик жана өчүрүү чегин, механизмдин иштөө мөөнөтүн, лабораториябызда EMC жасай алабыз.
4. CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC глобалдуу алгандан кийин
Көп берилүүчү суроолор
Q1: DAM1 MCCB үчүн жөнгө жылуулук орнотуу диапазону деген эмне?
A1: DAM1 сериясындагы жылуулук жөндөө In 70% жана 100% ортосунда жөнгө салынышы мүмкүн, бул ашыкча жүктөн коргоону так көзөмөлдөөгө мүмкүндүк берет.
Q2: DAM1 термикалык жөндөлүүчү калыпка салынган кутуча өчүргүчтү 3-уюлдук жана 4-уюлдук конфигурацияларда колдонсо болобу?
A2: Ооба, DAM1 сериясы 3P жана 4P конфигурацияларында жеткиликтүү жана аны ар кандай колдонмолорго ылайыктуу кылат.
Q3: DAM1 MCCB тестирлөө же тейлөө үчүн кандайдыр бир кошумча функциялар менен келеби?
A3: Ооба, DAM1 сериясы бузулуу шартын жаратпастан өчүргүчтүн иштешин оңой текшерүү жана текшерүү үчүн түртүү баскычын камтыйт.
Q4: DAM1 MCCB кыска туташууларды кантип чечет?
A4: DAM1 сериясы ката токтун тез ажыратылышын камсыз кылуу, кыска райондук каршы заматта коргоону камсыз кылуучу магниттик сапар механизмин камтыйт.
Q5: DAM1 MCCB үчүн кандайдыр бир аксессуарлар барбы?
A5: Ооба, аксессуарлардын кеңири ассортименти бар, анын ичинде сигнализация байланыштары, көмөкчү байланыштар, төмөн чыңалуудагы релиздер жана электрдик иштөө механизмдери, өчүргүчтүн ийкемдүүлүгүн жана иштешин жогорулатуу. Hot Tags: Термикалык жөнгө салынуучу Калыпталган корпустун өчүргүч, Кытай, Өндүрүүчү, Жабдуучу, Фабрика
