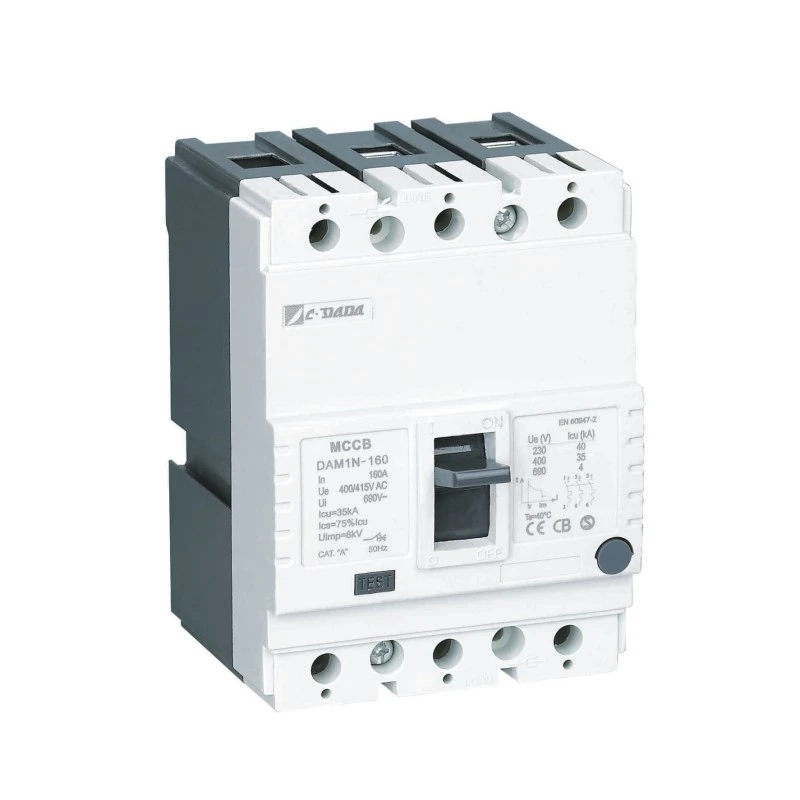

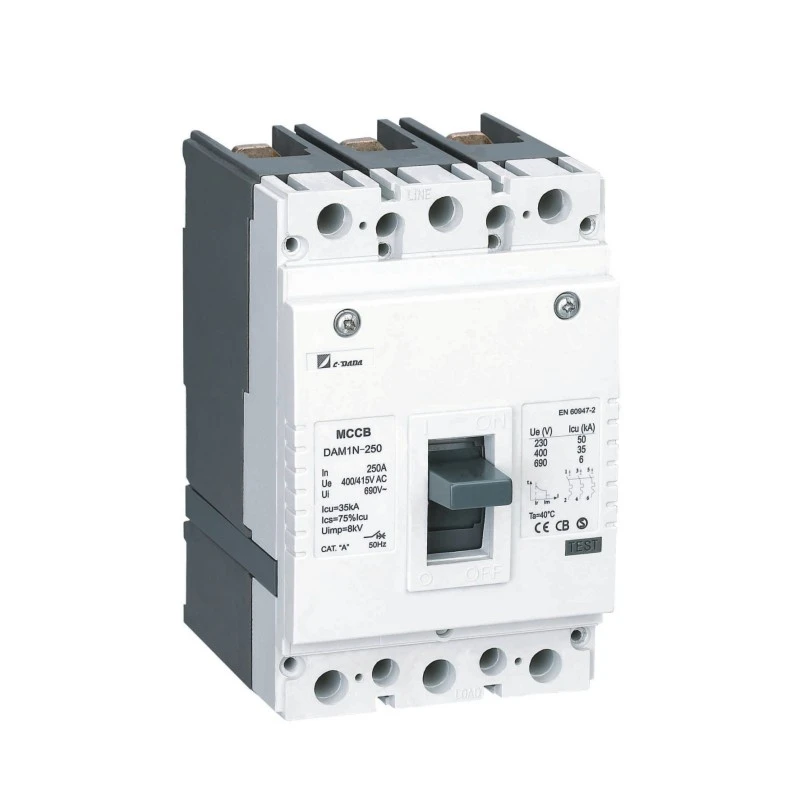

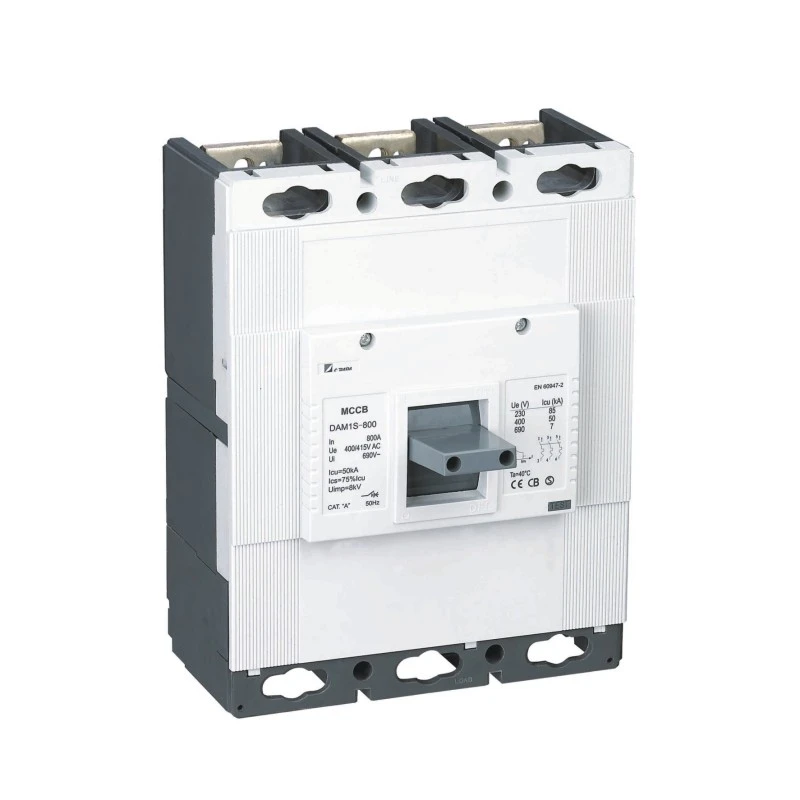

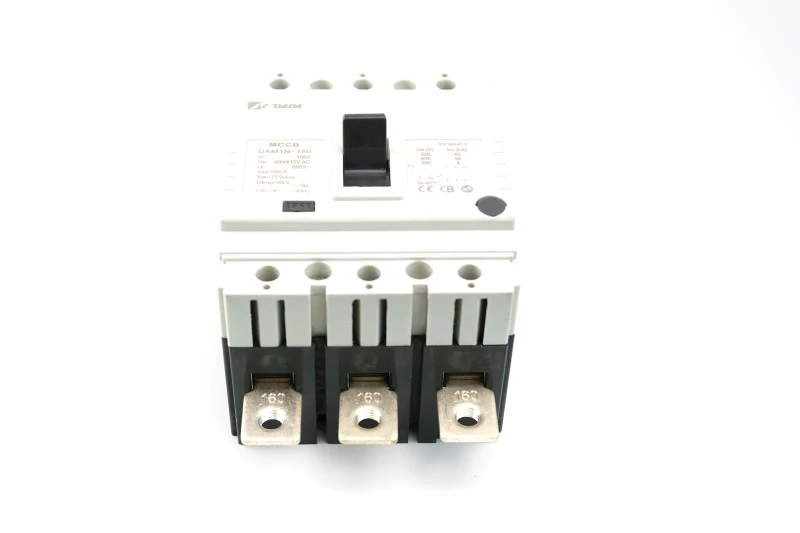

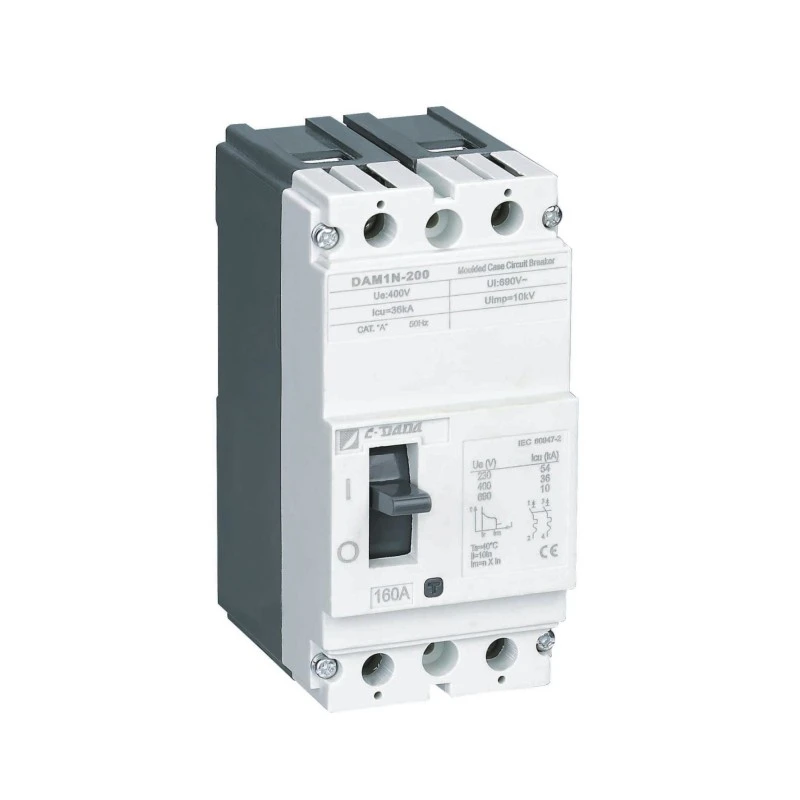

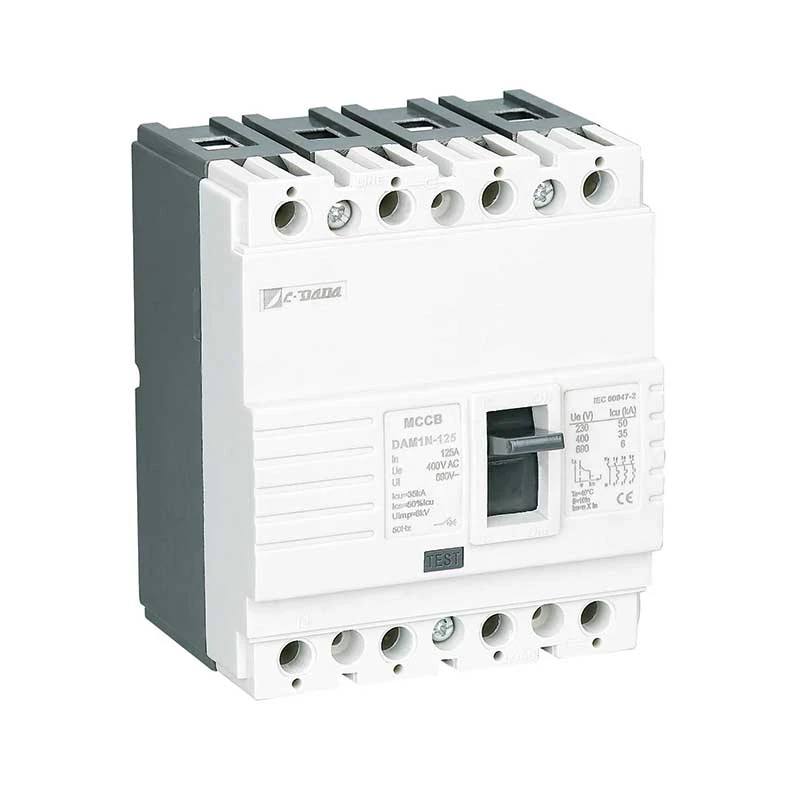

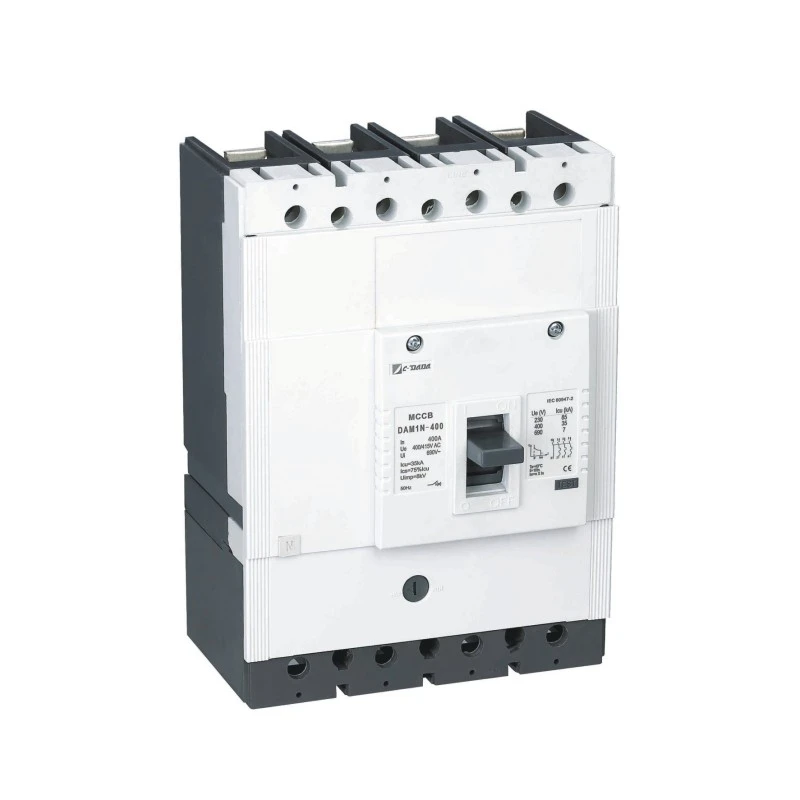

Туруктуу түрү калыптанган Case Circuit Breaker
Model:DAM1 Series
Булак жогорку сапаттагы жана өнүккөн Fixed Type Molded Case Circuit Breaker (MCCB) Шанхай DADA Electric тарабынан тастыкталган (CE, CB, ASTA), жылуулук-магниттик коргоо, 12.5A–1600A. Өнөр жай жана коммерциялык панелдер үчүн идеалдуу. Оңой DIN-рельс же панель орнотуу. OEM жана жапырт буйрутмалар кабыл алынат, CDADAны жеткирүүчү катары ишеним менен тандаңыз.

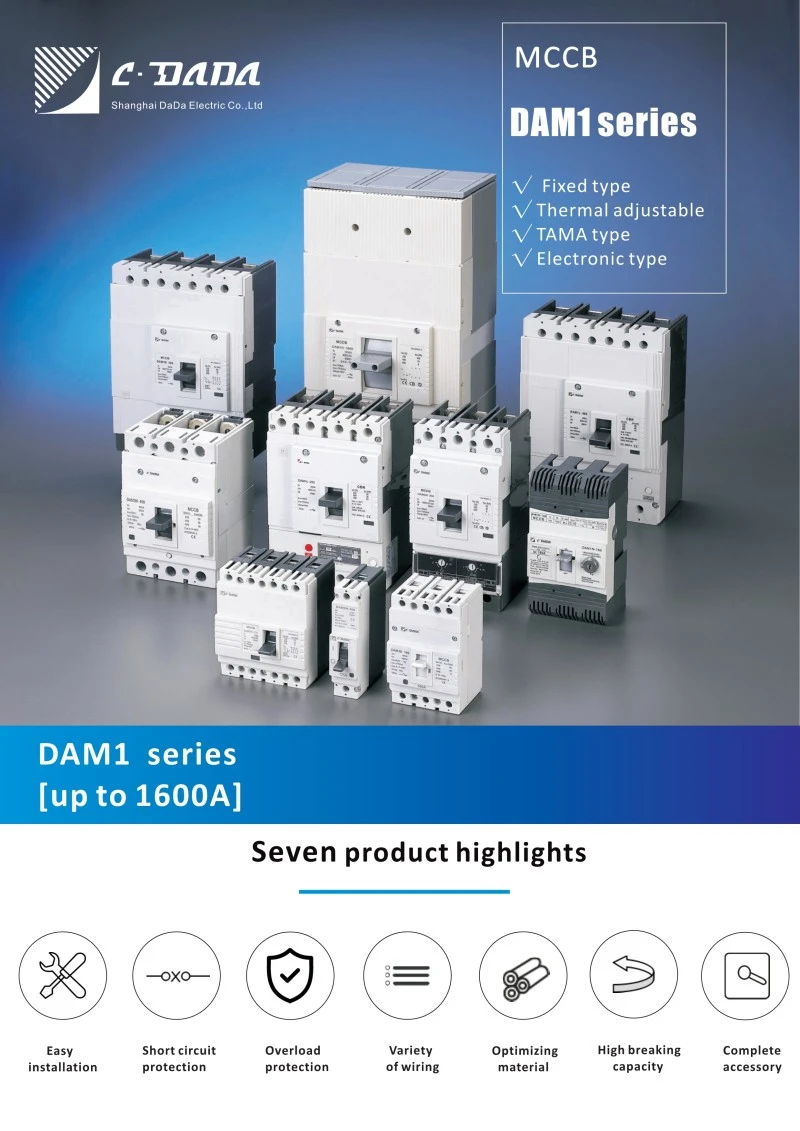

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 сериясы кичинекей колдонуучулардан өнөр жай трансформаторлоруна жана бөлүштүрүүчү орнотууга чейин ар кандай тиркемелердин муктаждыктарына жооп берет.
DAM1 сериясынын жети кадр өлчөмү бар, 1600А чейин, 100 кАга чейин үзүү кубаттуулугу, 1000 вольтка чейин иштөө чыңалуу, ар кандай комплекстүү электрдик жана механикалык аксессуарлардын муктаждыктарын оңой канааттандырат, ар кандай электр системасынын муктаждыктарын максималдаштыруу үчүн ар кандай орнотуу чечимдерин камсыз кылат.
KEMA, ASTA, SEMKO, CB, CE, ROHS глобалдык сертификациясы менен; DAM1 дүйнө жүзү боюнча электр приборлор жана OEM үчүн мыкты тандоо болуп саналат.
Негизги спецификациялар
DAM1 MCCB калыпталган корпустун өчүргүчүнүн электрдик параметрлери
| Модел | код | Icu (KA) | Ics (KA) | Номиналдуу ток -In | Ui(V) | Ue(V) | полюс | Uimp(V) |

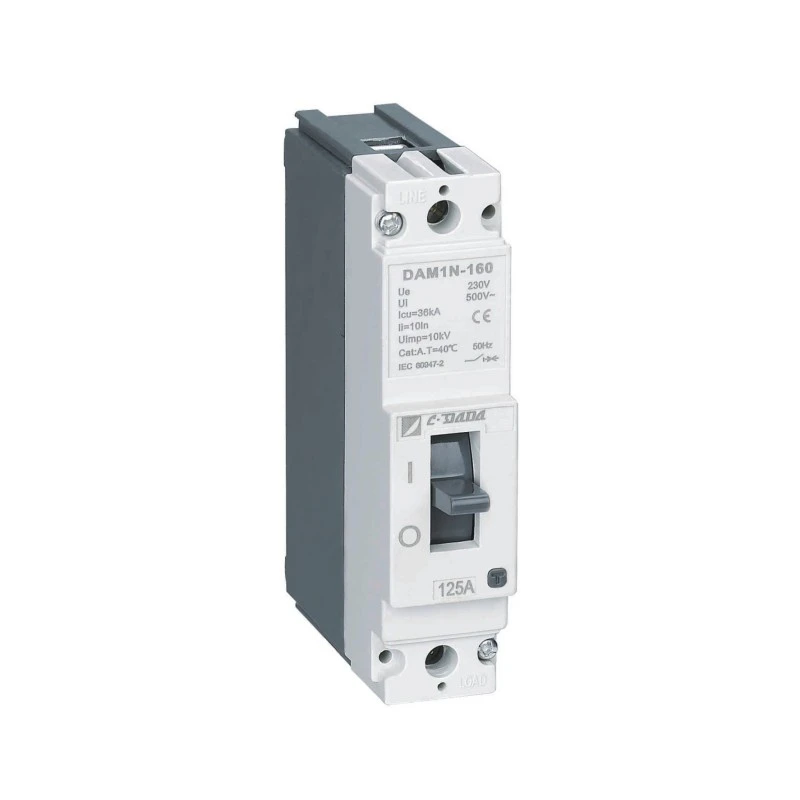

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)А | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000А | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600А | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO тести(O:Ачык маневр,КО:Жабуу-Ачык маневр,t:Күтүү узактыгы)
● Ics:O-t-CO-t-CO тести(О:ачык маневр,CO:Жабуу-Ачык маневр,t:Күтүү узактыгы)
★ ON/I Позициясы: Бул өчүргүчтүн контакттары жабык экенин көрсөтөт. Бул абалда, сыныкчы рычаг жогорку абалда турат
★ TRIP Position: Бул өчүргүч кандайдыр бир иштен (ашыкча жүк же кыска туташуу) улам ачылганын көрсөтөт. Бул учурда, өчүргүч рычагы ON жана OFF позицияларынын ортосундагы орто абалда болот. Ачуу абалында турган өчүргүчтү ON абалына алуу үчүн; өчүргүч рычагын OFF белгиси менен көрсөтүлгөндөй ылдый түртүңүз
Үзгүч "чыкылдатуу" үнү менен орнотулат. Андан кийин өчүргүчтү жабуу үчүн ON белгиси менен көрсөтүлгөндөй рычагды тартыңыз.
★ OFF/0 Позициясы: Бул өчүргүчтүн контакттары ачык экенин көрсөтөт. Ошентип, сыныкчы рычаг төмөнкү абалда болот.

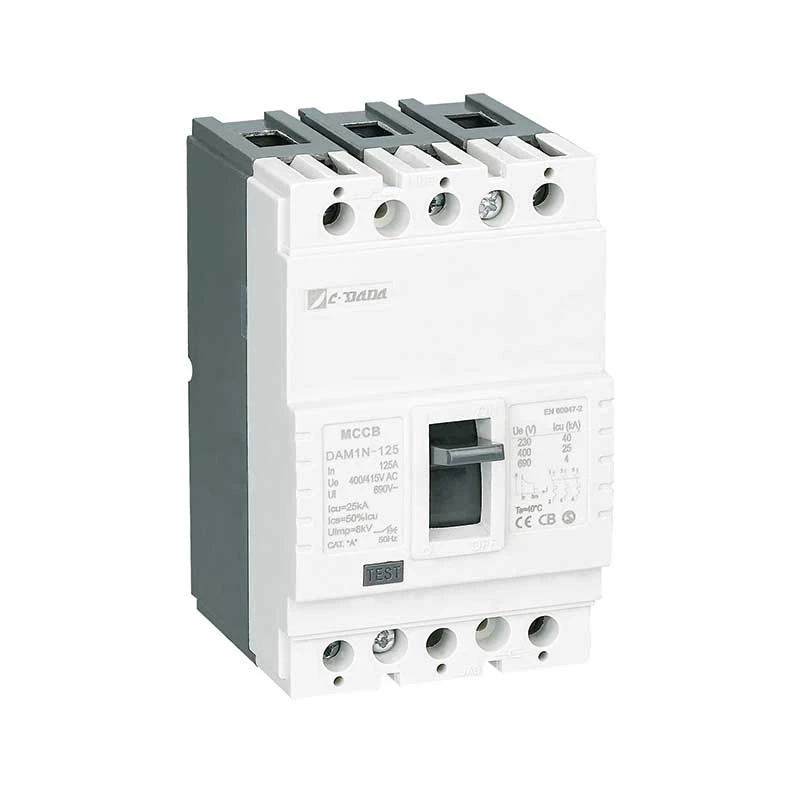

DAM1-125 MCCB калыптанган корпустун автоматтык өчүргүчүнүн физикалык параметрлери
| Категория (EN 60947-2/IEC 60947-2) | Чыдамдуулук |
|
||||||
| Модел | полюс | Диэлектрик касиети (V) | лонизациялык аралык (мм) | Жалпы циклдер | Электрдик өмүр | Механикалык жашоо | Негизги схема | Көмөкчү схема |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Иштөө принциби жана коргоо механизми
★ Термикалык коргоо (Ашыкча жүктөө)
Биметалл тилке туруктуу ашыкча ток менен ысытылганда ийилет (> номиналдуу ток). Ийүү ылдамдыгы учурдагы чоңдукка пропорционалдуу - кабелдик жылуулук жүрүм-турумун окшоштурган тескери убакытты камсыз кылуу, жабдууларды коргоо учурунда ыңгайсыздыктын алдын алуу.
★ Магниттик коргоо (кыска туташуу)
Кыска туташуу учурунда (мисалы, фазадан фазага же фазадан жерге) жогорку токтун магнит талаасы соленоиддик плунжерди заматта тартып, бекиткич механизмди миллисекунддун ичинде бошотот — термикалык бузулуу пайда боло электе ката токту өчүрөт.
Продукциянын артыкчылыктары
★ Корпусу жана капкагы:
EN 60512-20-2 стандартына ылайык корпус жана каптоочу материал катары айнек булалуу полиэстер чайыры колдонулган. Адабиятта BMC (Bulk Molding Compound) деп аталган бул материал жогорку электрдик жана механикалык баалуулуктардан улам артыкчылыкка ээ жана 160℃ температурага тынымсыз туруштук бере алат. BMC материалы IEC 695-2-1 ылайык 960 ℃ температурада зым менен тийгенде күйбөйт
Биметалл: Биметалл - бул жылуулукка каршы ар кандай узартуу коэффициенттери бар эки пластина металлынын айкалышынан турган материал. Ажыраткычтан өткөн ток биметалды ысытат. Бул ысыктын таасиринен. биметалл азыраак созулган табакка карай ийилет. Ажыраткычтан өткөн ток күчөгөн сайын жылуулук көбөйгөндүктөн, биметалл көбүрөөк ысып, көбүрөөк ийилет. Ушундай жол менен ал сыныкчыны ачуу үчүн ачуу механизмин башкарат.

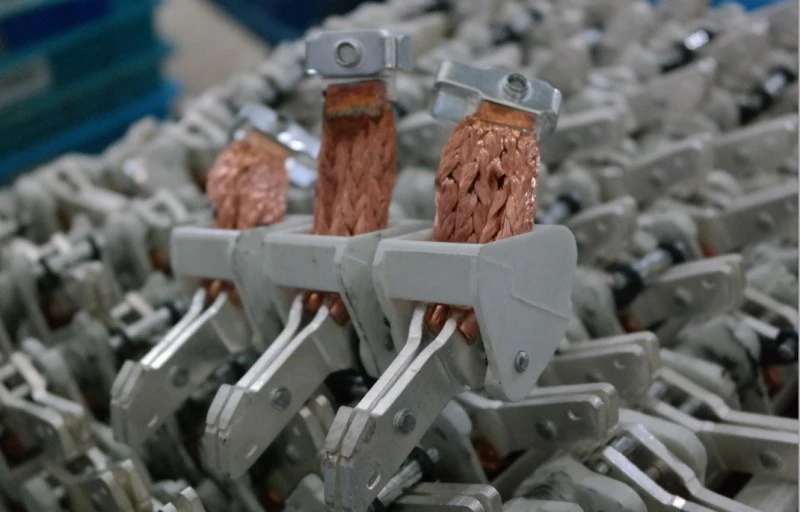

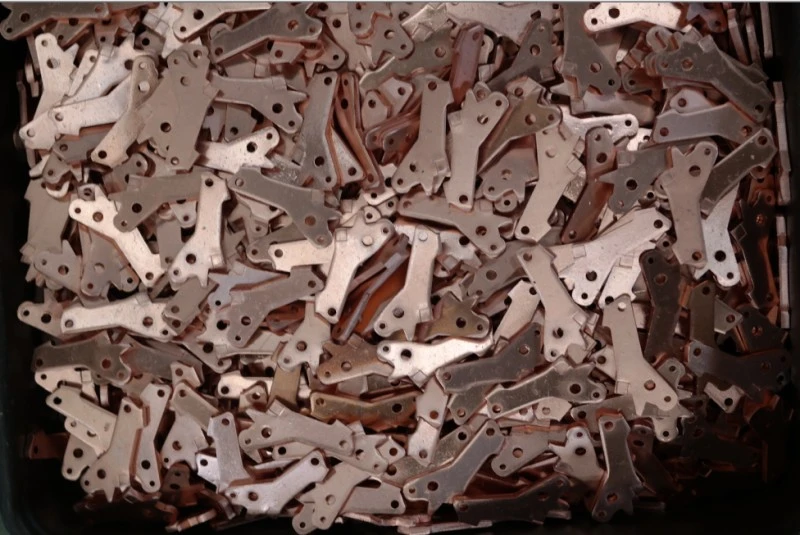

★ Байланыштар:
Контакттуу эритме ажыраткычтар үчүн бузулган жана ташылган токтун чоңдугун жана конструкциясын эске алуу менен аныкталат. Ажыраткычтарда көбүнчө күмүш, графит, никель, вольфрам эритмесинин контакттары колдонулат. Кыймылдуу контакттарда ийкемдүү түзүлүш камсыздалган. Ошентип, ар бир ачуу-жабуудагы жумшак туруктуу контакттарда сүзүлгөн жана катуу эритме контакттары орун алат.
Ошентип, эң аз каршылык камсыз кылынат. Кыймылдуу контакт аз контакт каршылыгына ээ болуу үчүн туруктуу контактка абдан жакшы тийип турушу керек. Бирок, ашыкча контакт басым күчү нормалдуу караганда кыска мөөнөттө байланыштарды зыян алып келет.Байланыш эритмелери дени сак ачылыш-жабуу үчүн абдан маанилүү болуп саналат.
★ Арк өчүргүч клеткасы (бөлүүчү):
Сепараторлор энергия менен иштеген өчүргүчтүн иштеши учурунда пайда болгон жааны өчүрүү үчүн колдонулат. Кыймылдуу контакт туруктуу контакттан бөлүнүп турганда, ток бир канча убакытка чейин контакттар ортосунда агып тура берет жана бул жага деп аталат. Бул дога абдан кыска убакыттын ичинде өчүшү керек.
★ Арктын жок болушу:
Догдун айланасында пайда болгон магнит талаасынан улам жаа сепараторлорду көздөй жылат. Ошентип, дога узартылат жана ичке болуп, сепаратор плиталардын ортосунда үзүлөт (сүрөт-5). Сепараторлордун каптал дубалдарында колдонулган материалдын өзгөчөлүгүнөн улам, догадан келип чыккан жогорку температурадан улам газ чыгат. Бул газ жаанын өчүшүнө маанилүү таасир этет.
Колдонмо
CDADA DAM1 Fixed Type Formded Case Circuit Breaker (MCCB) маанилүү инфраструктурада ишенимдүү:

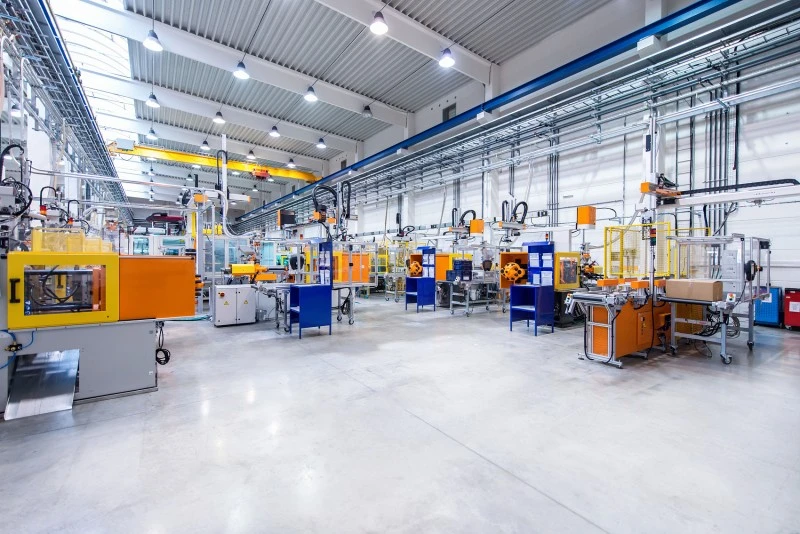

★ Өнөр жай: болот тегирмендери, мунай жана газ платформалары, химиялык ишканалар
★ Саламаттыкты сактоо: Оорукананын негизги жана суб-бөлүштүрүү такталары
★ Транспорт: Темир жол сигнализациясы, аэропорттун багаж системалары
★ Коммерциялык: асман тиреген имараттар, маалымат борборлору, соода борборлору, конгресс борборлору
★ Коомдук жайлар: театрлар, стадиондор, мамлекеттик имараттар
Орнотуу жана тейлөө артыкчылыктары
★ Оңой интеграция:
Стандарттык комплект шиналарды, фазалык тоскоолдуктарды жана аппаратураны камтыйт

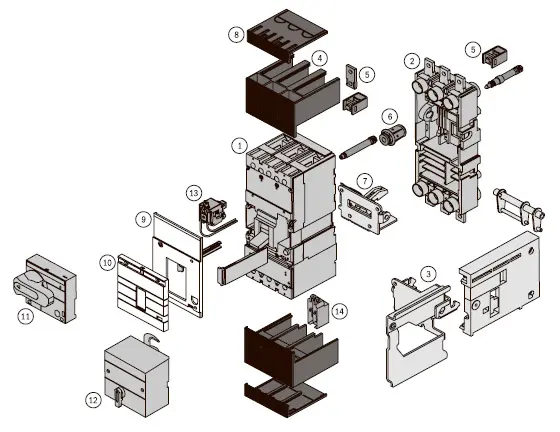

Кошумча аксессуарлар: сигнализация контакттары, шунт/төмөн чыңалуу релиздери, электрдик иштөө механизмдери

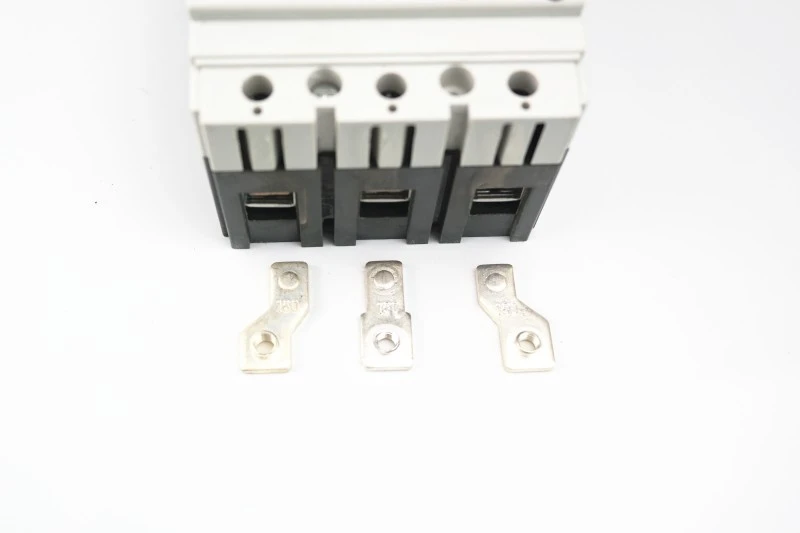

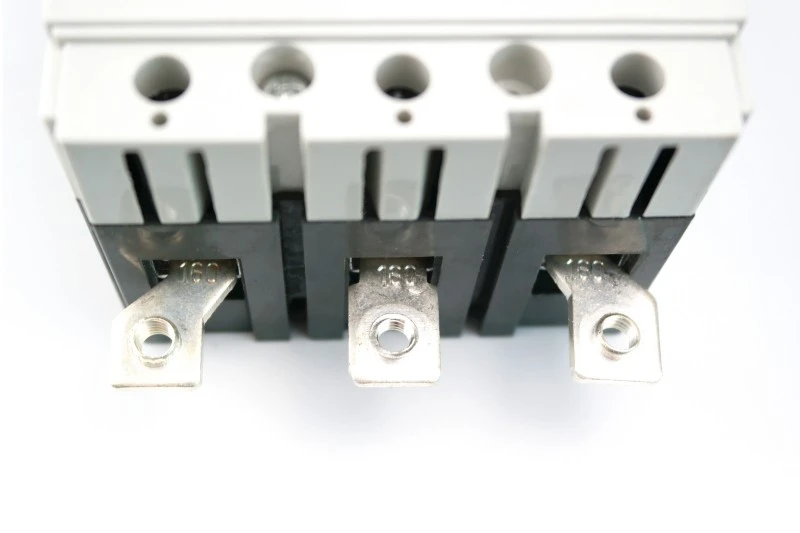

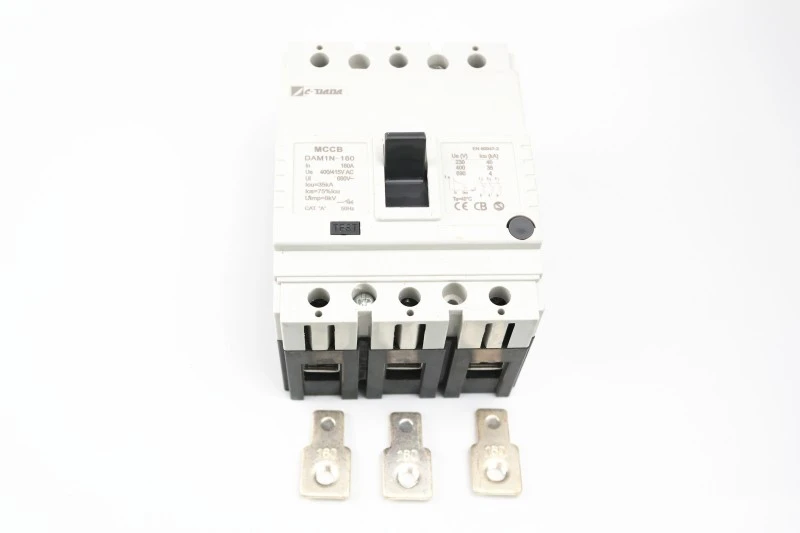

1) Узартылган шинасы менен туташтырыңыз (сүрөт 1)

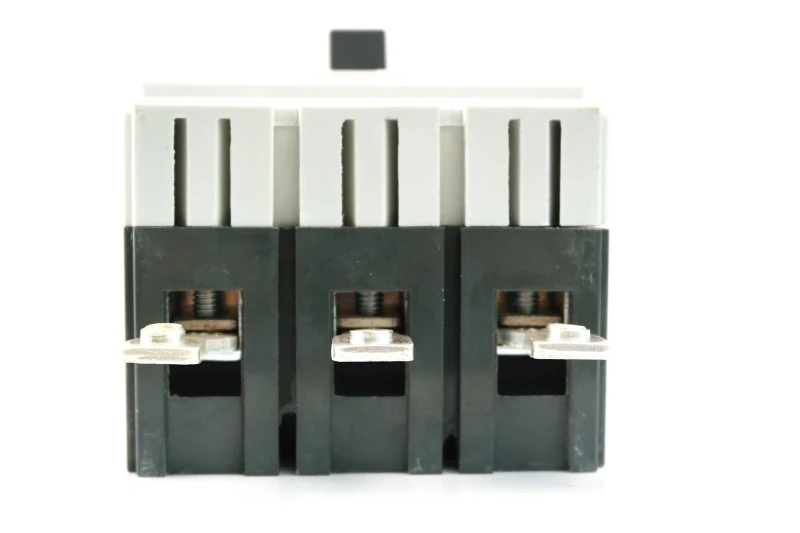

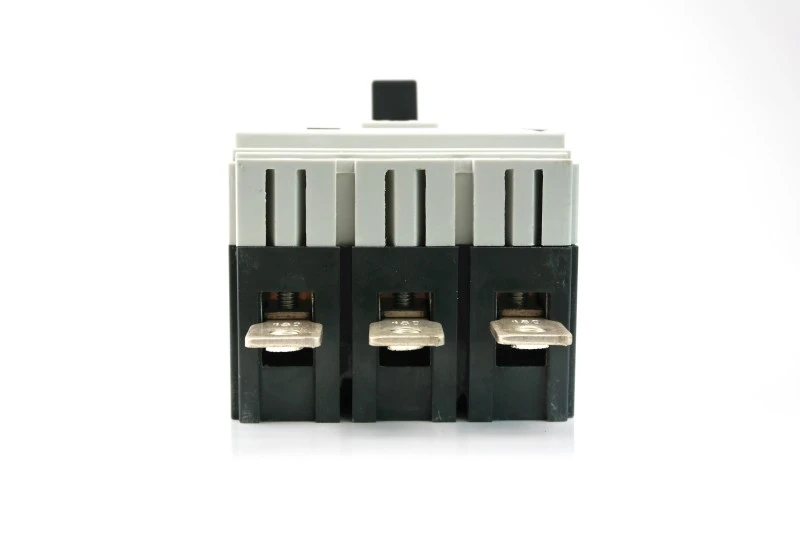

2) Жайгыч терминалы аркылуу туташтырыңыз (сүрөт 2)

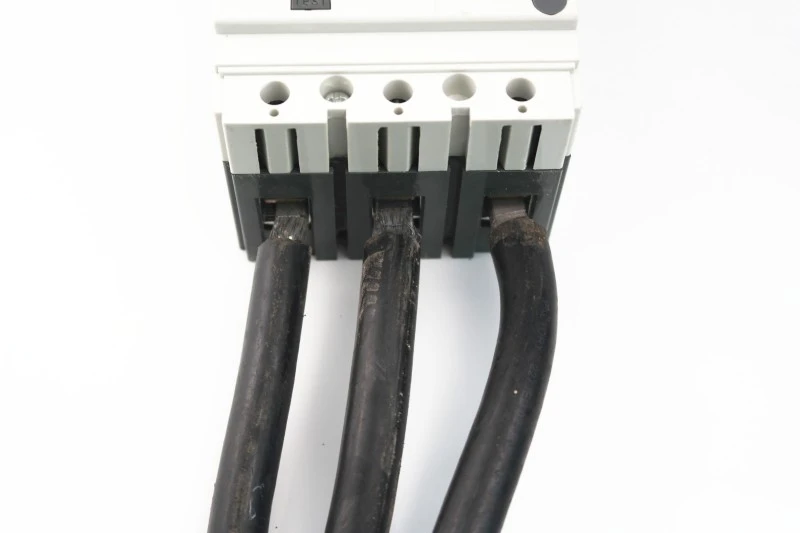

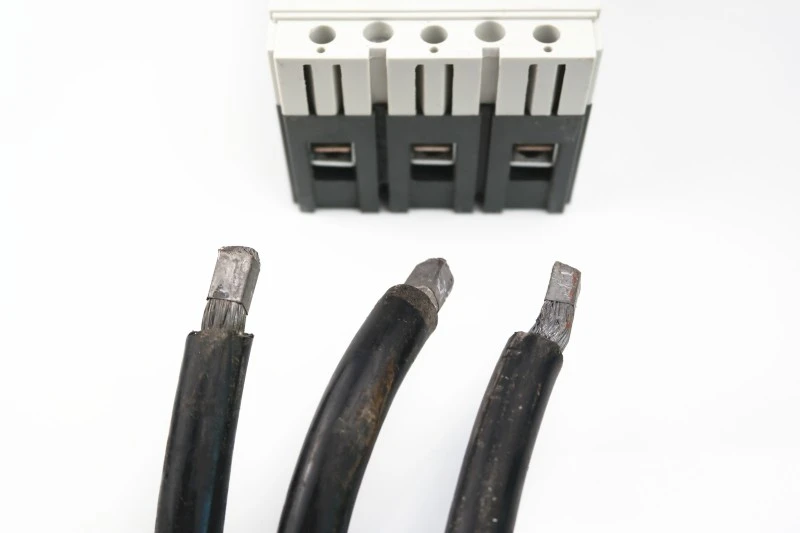

3) Кабелдик тиштерин колдонбостон түз кабельди (3-сүрөт) туташтырыңыз.

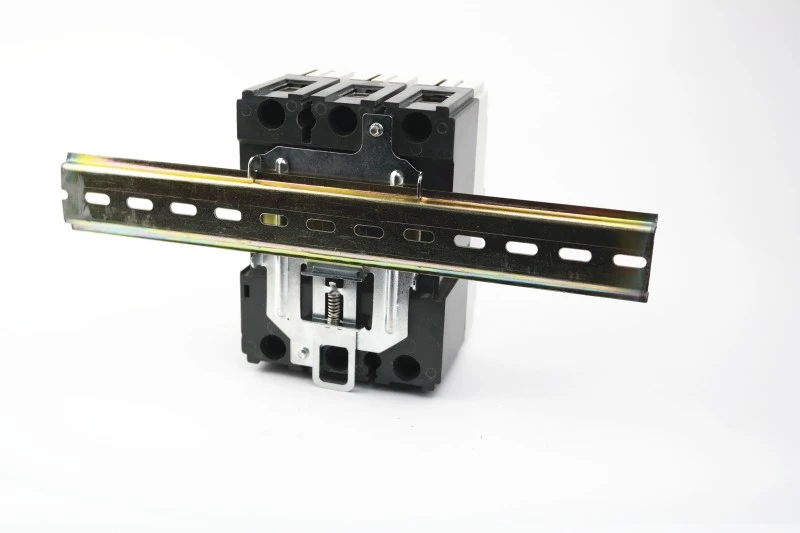

Атайын кыскычтын жардамы менен 125 жана 160 бирдиктерин DIN-рельске орнотууга болот.

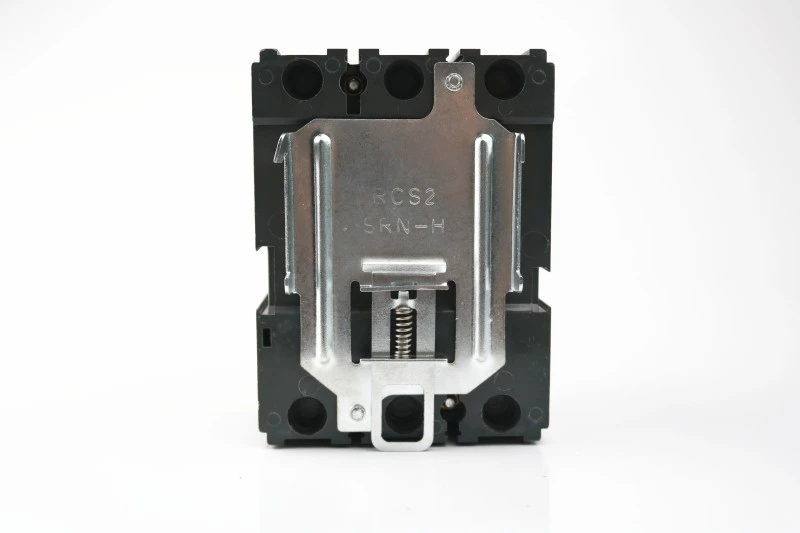

Кысгычы бар сыныкчы

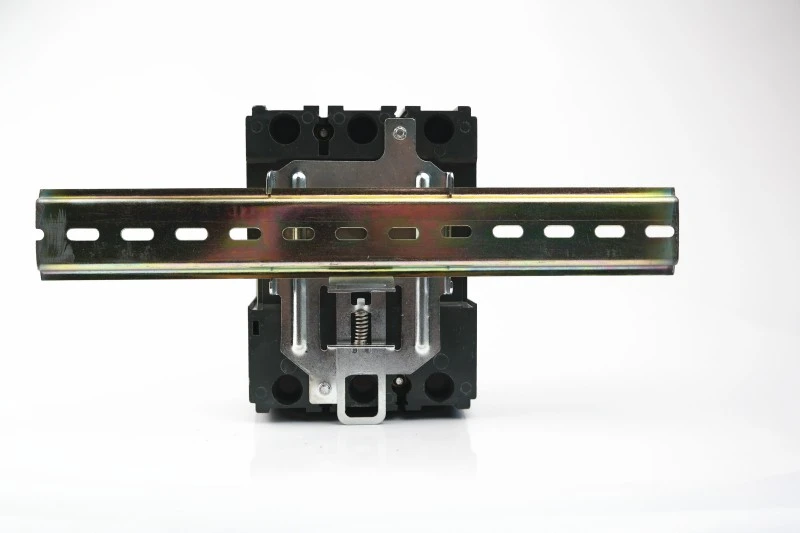

DIN темир жол менен кыскыч
DIN темир жол менен кыскыч
★ мейкиндикти үнөмдөөчү дизайн:
Ата мекендик альтернативаларга караганда 10–20% жеңил жана компакт
Короонун кичине өлчөмдөрүн иштетет → материалды жана жеткирүү баасын төмөндөтөт
★ Колдонуучуга ыңгайлуу баштапкы абалга келтирүү:
Clear TRIP көрсөткүчү сокур кайра жабылууга жол бербейт
Укулган "чыкылдатуу" туура механикалык тартууну тастыктайт
★ Келечекке даяр:
Плагин жана чыгаруу комплекттерин колдойт (тандалган моделдер үчүн)
Акылдуу мониторинг кошумчалары менен шайкеш келет
Эмне үчүн CDADA тандоо?

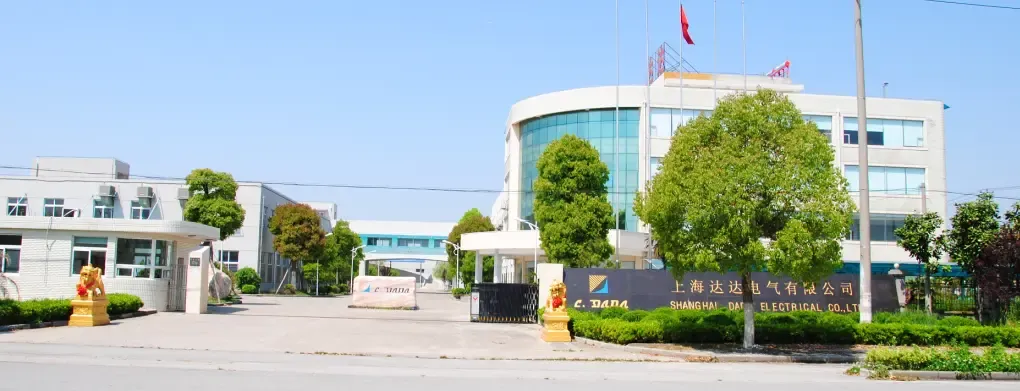

1. Биз 42+ жыл үчүн алдынкы өндүрүүчүсү болуп саналат. Биздин компания 1983-жылы негизделген, 40 жыл ичинде абдан тез өнүгүп жатат.

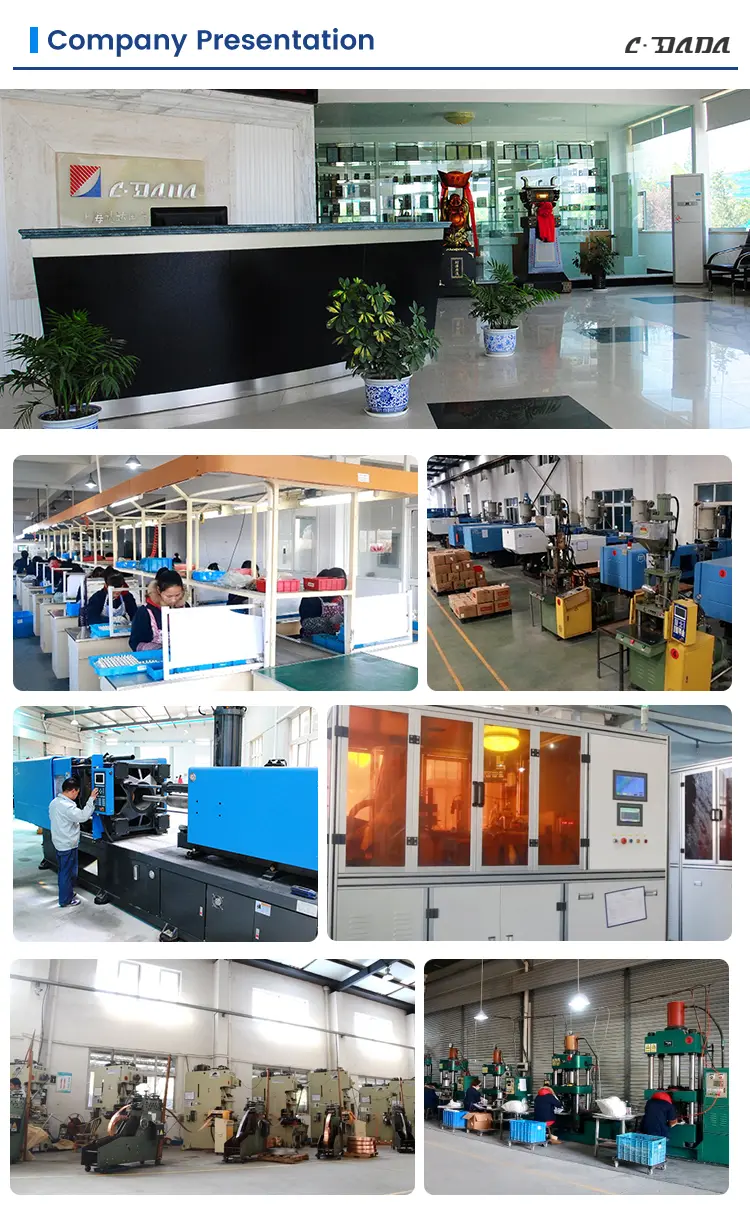

2. 3 заводдон турган Топтун 52 400 м² өндүрүш аянты бар жана 500дөн ашык кызматкер иштейт. Ишибизди кеңейтүү жана цехтерди жаңылоо максатында он миллион юанга жакын инвестиция тарттык.
3. Фабрика INTERTEK, DEKRA & GMC тарабынан текшерилген
4. Жогорку күч картондор, поддондук коргоо, узак аралыкка экспорттук транспорт үчүн жакшы
Көп берилүүчү суроолор (FAQ)
Q1: DAM1 Fixed Type Ford Case Circuit Breakerди DIN рельсине орнотсо болобу?
A1: Ооба — 125A жана 160A моделдерин DIN рельстерине кошумча атайын кыскычты колдонуу менен орнотууга болот. Жогорку рейтингдер панелге орнотулган.
Q2: DAM1 сериясы кандай сертификаттарга ээ?
A2: Бул CE, CB, ASTA, KEMA, SEMKO жана RoHS менен тастыкталган, ЕБде, Жакынкы Чыгышта, Түштүк-Чыгыш Азияда жана андан тышкары жерлерде шайкештикти камсыз кылат.
Q3: Мен сапардан кийин өчүргүчтү кантип баштапкы абалга келтирсем болот?
A3: Биринчиден, рычагды толугу менен ылдый OFF (Чыкылдатууну угасыз), андан кийин ON абалына чейин тартыңыз. Эч качан аны TRIPден КҮЙҮКкө түз мажбурлабаңыз.
Q4: Көмөкчү түзмөктөр шайкеш келеби?
A4: Ооба — сигнализация байланыштары, көмөкчү контакттар, шунт/төмөн чыңалуудагы релиздерди жана электр операторлорун демонтаждабастан кошууга болот.
Q5: DAM1 эски өчүргүчтөрдү алмаштырууга ылайыктуубу?
A5: Албетте. Анын компакттуу изи көпчүлүк панелдердеги эски MCCBлерди түз алмаштырууга мүмкүндүк берет — убакытты үнөмдөө жана жаңыртуу чыгымдарын.
