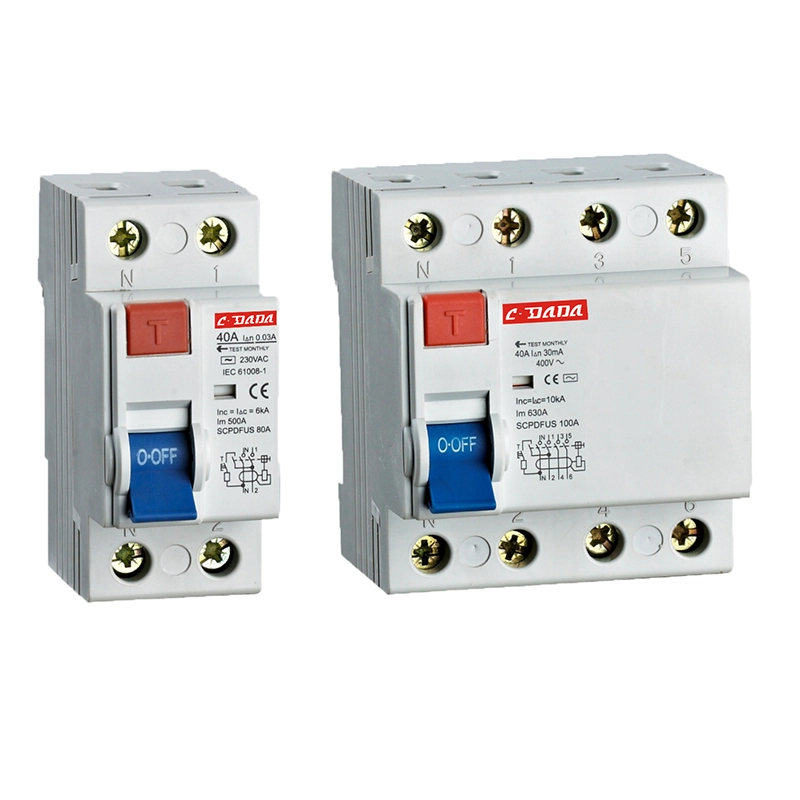

Калдык токтун өчүргүч деген эмне?

A Калдык токтун өчүргүч(RCCB) адамдарды жана мүлктү электр шокунан, өрт коркунучунан жана агып кетүү агымдарынан коргоо үчүн иштелип чыккан маанилүү электр коопсуздук аспабы. Турак жай, соода жана өнөр жай жүктөрү барган сайын татаалдашып бараткан заманбап электр системаларында RCCBs электр энергиясын коопсуз бөлүштүрүүнү камсыз кылууда маанилүү ролду ойнойт. Бул макалада RCCBs кантип иштээрин, эмне үчүн алар маанилүү экенин, туура моделди кантип тандоо керек, жалпы орнотуу ыкмалары, тейлөө боюнча кеңештер жана реалдуу тиркемелерди түшүнүү үчүн кеңири жол берилген. Ал ошондой эле окурмандарга кыйынчылыктан чыгуу, туура эмес өлчөм жана тутумдун шайкештиги сыяктуу көйгөйлөрдү чечүүгө жардам берет.

Мазмуну

• 1. Калган токтун өчүргүчүнө киришүү
• 2. Калган токтун өчүргүч кантип иштейт
• 3. РКБнын түрлөрү жана алардын айырмачылыктары
• 4. Негизги артыкчылыктар жана коргоо механизмдери
• 5. RCCB vs MCB vs RCBO
• 6. Кантип туура RCCB тандоо керек
• 7. Орнотуу боюнча көрсөтмөлөр жана мыкты тажрыйбалар
• 8. Жалпы көйгөйлөр жана көйгөйлөрдү чечүү
• 9. Техникалык тейлөө жана сыноо
• 10. Ар кандай тармактардагы колдонмолор
• 11. Коопсуздук стандарттары жана шайкештик
• 12. Көп берилүүчү суроолор
• 13. Корутунду

1. Калган токтун өчүргүчүнө киришүү

Калган токтун өчүргүчтөрү (RCCB) - бул чынжырлуу жана нейтралдуу токтун ортосундагы дисбаланс аныкталганда чынжырды ажыратуучу электрдик коргоо түзүлүш. Бул дисбаланс, адатта, адамдар үчүн коркунучтуу же электрдик өрткө алып келиши мүмкүн болгон жерге агып жаткан агып кетүү агымын көрсөтөт.

Стандарттык коргоочу шаймандардан айырмаланып, RCCB ашыкча жүктөө же кыска туташуу шарттарынан коргобойт. Анын ордуна, алардын негизги ролу, атүгүл кичинекей агып кетүү агымдарын аныктоо менен жеке коопсуздукту камсыз кылуу болуп саналат - көбүнчө 30 мАга чейин.

2. Калган токтун өчүргүч кантип иштейт

Калган токтун өчүргүчүнүн иштөө принциби Кирхгофтун учурдагы мыйзамына негизделген, анда чынжырга кирген ток андан чыгып жаткан токко барабар болушу керек деп айтылат. Эгерде кандайдыр бир айырмачылык бар болсо, анда ал агып кеткендигин көрсөтөт.

RCCB ичинде ток трансформатору туруктуу жана нөлдүк өткөргүчтөрдү тынымсыз көзөмөлдөйт. Кадимки шарттарда магниттик талаалар бири-бирин жокко чыгарат. Бирок, агып кетүү пайда болгондо, дисбаланс сапар механизмин ишке киргизет.

• Кадимки абал: Live учурдагы = Нейтралдуу ток
• Мүчүлүштүктүн абалы: Жандуу ток ≠ Нейтралдуу ток
• Сапар аракети: чынжыр заматта ажыратылат (миллисекунддар)

Бул тез жооп RCCBлерди электр шокунун алдын алууда абдан натыйжалуу кылат.

3. РКБнын түрлөрү жана алардын айырмачылыктары

Ар кандай тиркемелер RCCB ар кандай түрлөрүн талап кылат. Төмөндө эң кеңири таралган түрлөрүнүн бөлүштүрүлүшү келтирилген:

4. Негизги артыкчылыктар жана коргоо механизмдери

RCCBs коргоонун бир нече катмарын камсыз кылат, бул аларды заманбап электр системаларында алмаштыргыс кылат:

• Электр шоктон коргоо:Бузулган чынжырларды заматта ажыратып, өлүмгө алып келген кырсыктардын алдын алат.
• Өрттүн алдын алуу:Зымдарды ысып кетиши мүмкүн болгон агып чыгууну токтотот.
• Жабдууларды коргоо:Жерге тийүү зыянын азайтат.
• Жогорку сезгичтик:10–30мАга чейин агып кетүүнү аныктайт.
• Тез жооп берүү убактысы:Миллисекунддун ичиндеги сапарлар.

Бул артыкчылыктар RCCBлерди турак жайларда да, өнөр жайлык электр инфраструктураларында да маанилүү кылат.

5. RCCB vs MCB vs RCBO

Көптөгөн колдонуучулар RCCBлерди MCB жана RCBO менен чаташтырышат. Төмөнкү таблица айырмачылыктарды түшүндүрөт:

Көптөгөн орнотууларда RCCBs толук коргоону камсыз кылуу үчүн MCB менен бирге колдонулат.

6. Кантип туура RCCB тандоо керек

Туура RCCB тандоо коопсуздук жана системанын натыйжалуулугун камсыз кылуу үчүн өтө маанилүү болуп саналат. Төмөнкү факторлорду карап көрүңүз:

• Номиналдуу ток:Системанын жүгү менен дал келүү (мис., 25A, 40A, 63A).
• Сезимталдуулук деңгээли:Жеке коргонуу үчүн 30мА, өрткө каршы 100мА–300мА.
• Уюлдардын саны:Бир фазалуу 2-уюл, үч фазалуу система үчүн 4-уюл.
• Тип тандоо:AC, A же В жүктүн өзгөчөлүктөрүнө жараша.
• Бренд ишенимдүүлүгү:тастыкталган коопсуздук жазуулары менен тастыкталган өндүрүүчүлөрдү тандоо.

7. Орнотуу боюнча көрсөтмөлөр жана мыкты тажрыйбалар

RCCB иштеши үчүн туура орнотуу зарыл. Туура эмес зымдар ыңгайсыздыкка алып келиши мүмкүн же иштебей калышы мүмкүн.

• Туура фаза жана нейтралдуу байланышты камсыз кылуу.
• RCCBди акыркы схемалардын өйдө жагына орнотуңуз.
• Контурлардын ортосунда нейтралдуу зымдарды аралаштырбаңыз.
• Сыноо баскычын колдонуп орнотуудан кийин түзмөктү сынаңыз.
• Жергиликтүү электр эрежелерин жана стандарттарын сактаңыз.

8. Жалпы көйгөйлөр жана көйгөйлөрдү чечүү

Ал тургай, жогорку сапаттагы RCCBs көйгөйлөргө дуушар болушу мүмкүн. Бул жерде жалпы көйгөйлөр жана чечимдер:

• Тынчсыздануу:Көп учурда бир нече түзмөктөрдөн агып кетүүдөн же начар изоляциядан улам пайда болот.
• Баштапкы абалга келтирилбеши:Туруктуу жерге туташууларды көрсөтө алат.
• Сыноо учурунда сапар болбойт:Түзмөк бузулуп, алмаштырууну талап кылышы мүмкүн.
• Ашыкча ысып кетүү:Бош туташуулардан же ашыкча жүктөө шарттарынан улам келип чыккан.

9. Техникалык тейлөө жана сыноо

Үзгүлтүксүз тейлөө RCCBs узак мөөнөттүү ишенимдүүлүгүн камсыз кылат:

• Ишти текшерүү үчүн ай сайын сыноо баскычын басыңыз.
• Жыл сайын зымдарды байланыштарды текшерип туруңуз.
• Эскирген түзмөктөрдү ар бир 8-10 жылда алмаштырыңыз.
• Түсү бузулуу же күйүү белгилерин байкап көрүңүз.

10. Ар кандай тармактардагы колдонмолор

Калган ток өчүргүчтөр ар кандай секторлордо кеңири колдонулат:

• Турак жай имараттары:Ашкана, ванна бөлмөлөрү жана тышкы схемалар.
• Коммерциялык объектилер:Кеңселер, соода борборлору жана мейманканалар.
• Өнөр жай ишканалары:Машиналарды коргоо жана башкаруу панелдери.
• Саламаттыкты сактоо:Критикалык жашоону колдоо системалары жана лабораториялар.
• Электр заряддоо станциялары:Жогорку сезгичтиктеги агып чыгууну аныктоо.

11. Коопсуздук стандарттары жана шайкештик

RCCBs ишенимдүүлүгүн жана натыйжалуулугун камсыз кылуу үчүн эл аралык коопсуздук стандарттарына ылайык келиши керек. Бул стандарттар сапар убактысы, агып кетүү сезгичтиги жана чыдамкайлык сыноо сыяктуу параметрлерди аныктайт.

Шайкештик аппараттын ката шарттарында ырааттуу иштешин жана глобалдык коопсуздук талаптарын канааттандырышын камсыздайт.

12. Көп берилүүчү суроолор

Q1: RCCB кыска туташуулардан коргойбу?
Жок, ал жердин агып кетишинен гана коргойт. MCBs кыска туташуулардан коргоо үчүн талап кылынат.

Q2: Эмне үчүн менин RCCB тез-тез сапарга чыгат?
Бул туура эмес шаймандар, жылуулоо маселелери же топтолгон агып кетүүдөн улам болушу мүмкүн.

Q3: RCCB негизсиз иштей алабы?
Бул сунушталбайт. Туура жерге туташтыруу натыйжалуу иштешин камсыз кылат.

Q4: RCCBs канчалык көп текшерилиши керек?
Кеминде айына бир жолу орнотулган сыноо баскычын колдонуу.

Q5: RCCB өмүрүнүн узактыгы кандай?
Көбүнчө колдонуу шарттарына жараша 8-10 жыл.

13. Корутунду

Калган токтун өчүргүчтөрү ар кандай электр системасындагы эң маанилүү коопсуздук приборлорунун бири болуп саналат. Бул миллисекунд ичинде агып кетүү агымдарын аныктоо жана чынжырларды ажыратып, өмүрдү сактап калуучу коргоону камсыз кылат. Үйдө, фабрикаларда же коммерциялык имараттарда колдонулабы, RCCBs электр шок жана өрт коркунучун бир кыйла азайтат.

Туура түрүн тандоо, аны туура орнотуу жана аны үзгүлтүксүз сактоо узак мөөнөттүү коопсуздукту жана системанын туруктуулугун камсыздайт. Электрге болгон талаптар өсүп жаткандыктан, RCCBs заманбап энергия бөлүштүрүү системаларынын негизги компоненти бойдон калууда.
