Калган токтун өчүргүчтөрү заводунун түз баасы

CDADA2004-жылы түзүлгөн, бирок биздин келип чыгышыбыз 1980-жылдарга барып такалат. Ондогон жылдар бою адистештирилген тажрыйбага таянып, биз калдык ток өчүргүчтөрдүн жетилген жана кесипкөй өндүрүүчүсүнө жана жеткирүүчүсүнө айландык. Ишенимдүү техникалык колдоо кызматтарынан жана түздөн-түз заводдон чыккан баалардан пайда алуу үчүн сизди биз менен өнөктөш болууга чакырабыз.

Калдык токтун өчүргүч (RCCB) деген эмне?

RCCB бул токтун (фаза) жана нейтралдуу өткөргүчтөрдүн ортосундагы учурдагы дисбалансты аныктаганда чынжырды ажыратууга арналган атайын электрдик коопсуздук түзмөгү. Бул дисбаланс, калдык ток же сызык ток деп аталат, электр энергиясы күтүлбөгөн жол аркылуу — потенциалдуу түрдө адамдын денеси аркылуу агып жатканын же изоляциянын начарлашын көрсөтөт.

Андан айырмаланыпMCBжеMCCB, an RCCB does not provide overload or short-circuit protection on its own (unless combined with them in an RCBO). Анын бирден-бир максаты - өмүр коопсуздугу жана өрттүн алдын алуу. Ал Кирхгофтун Учурдагы Мыйзамынын негизинде иштейт, мында түйүнгө кирген токтун суммасы андан чыгып жаткан агымдардын суммасына барабар болушу керек. Эгерде "кирүү" жана "чыгыш" агымдары аппараттын сезгичтигинен көбүрөөк айырмаланса (мисалы, 30мА), RCCB өчүрүлөт.

Түрлөрү жана классификациялары

Биздин өндүрүш портфелибиз бир фазалуу үйлөрдөн татаал үч фазалуу өнөр жай тармактарына чейин ар кандай электр чөйрөлөрүнө ылайыктуу RCCB түрлөрүнүн кеңири спектрин камтыйт.

Түр	Поляктар / Конфигурация	Негизги өзгөчөлүктөрү	Типтүү Колдонмо
AC түрү	2-уюл (1P+N) / 4-уюл (3P+N)	Синусоидалуу AC калдык токторду аныктайт.	Жалпы турак-жай жана коммерциялык жарыктандыруу / электр схемалары.

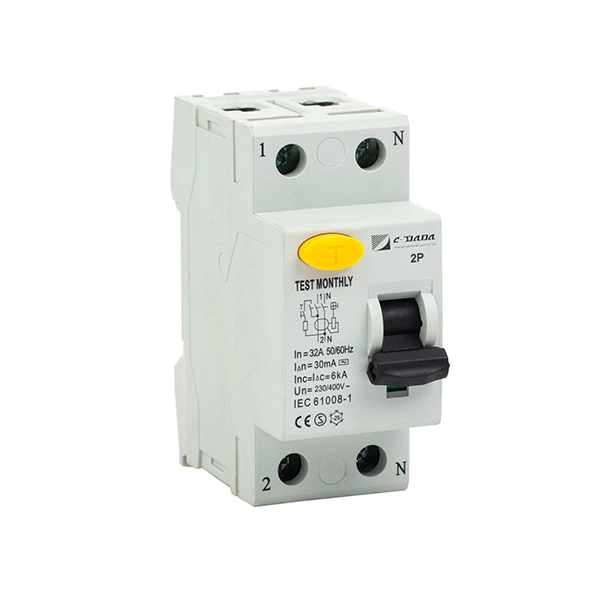

А түрү	2-уюл / 4-уюл	AC жана пульсирлөөчү туруктуу токтун калдыктарын аныктайт.	Электрондук жүктөрү бар схемалар (кир жуугуч машиналар, компьютерлер, диммерлер).
F түрү	2-уюл / 4-уюл	AC, пульсирлөөчү DC жана курама көп жыштыктуу токторду аныктайт.	Өзгөрмө ылдамдыгы бар атайын схемалар (VSD) жана I класстагы приборлор.
B түрү	4-уюл	Бардык типтеги A/F агымдарын жана жылмакай DC калдык токторду аныктайт.	Үч фазалуу EV заряддоо станциялары, күн инверторлору жана медициналык жабдуулар.

Негизги функциялар жана акылдуу коргоо

Биздин RCCB жүрөгү нөлдүк ырааттуу ток трансформатору (Toroid) болуп саналат. Бул компонент токтун агымынан пайда болгон магнит талаасын үзгүлтүксүз көзөмөлдөйт.

агып чыгууну аныктоо: Кадимки шарттарда Жандуу жана Нейтралдуу токтун магнит талаасы бири-бирин жокко чыгарат. Жерге агып кетүү жолу пайда болсо (мисалы, адам ток өткөрүүчү зымга тийсе), тең салмактуулук бузулат.

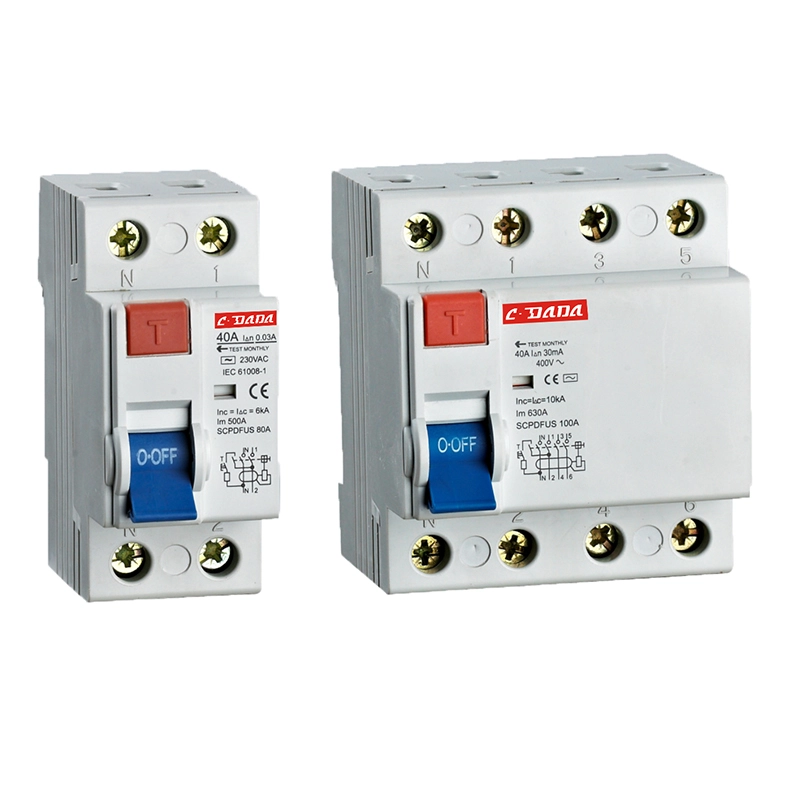

Rapid Disconnection: Трансформатор бул "калдык" агымды аныктайт жана анын экинчи орогунда чыңалууну индукциялайт. Бул сигнал күчөтүлөт (электрондук типтерде) же сезгич реледи түздөн-түз иштетет (электромагниттик типтерде), механикалык бекиткичти бошотуп, контакттарды ачат.

Сезимталдуулук рейтингдери:

Жогорку сезгичтик (10mA - 30mA): Түз байланышты коргоо үчүн (адамдын коопсуздугу). Ванна бөлмөлөрү, розеткалар жана тышкы схемалар үчүн милдеттүү.

Орто сезгичтик (100mA - 300mA): Кыйыр байланыштан коргоо жана өрттүн алдын алуу үчүн. Кабелдерди изоляциянын бузулушунан коргоо үчүн негизги бөлүштүрүүчү такталарда колдонулат.

Негизги колдонмолор жана колдонуу учурлары

Турак жай коопсуздугу: Чач кургаткычтар же электр шаймандары сыяктуу шаймандардан өлүмгө алып келүүчү соккулардын алдын алуу үчүн ванна бөлмөлөрүнө, ашканаларга жана тышкы розеткаларга милдеттүү түрдө орнотуу.

Өнөр жай машиналары: Металл корпустуу жабдууларды же көчмө шаймандарды иштетүүдө операторлорду электр шокунан коргоо.

Саламаттык сактоо мекемелери: Кичинекей агып кетүү агымдары да өлүмгө алып келиши мүмкүн болгон ооруканаларда бейтаптын коопсуздугун камсыз кылуу (Тип B же адистештирилген медициналык IT системаларын колдонуу).

Кайра жаралуучу энергия: Күн PV системаларынын DC жана AC тараптарын жана EV заряддоо станцияларын жердин бузулуусунан коргоо.

Тактык өндүрүш: Чийки заттан даяр продукцияга чейин

Биздин өндүрүш процессибиз так магниттиканын жана машина куруунун симфониясы болуп саналат.

1. Негизги чийки заттар:

Нөл ырааттуулугу трансформаторунун өзөгү: Жогорку өткөргүч Пермаллой (Никель-темир эритмеси) же нанокристаллдык тилкелерден жасалган. Бул материал каныккан жок мүнөттүк агып агымдарды аныктоо үчүн абдан маанилүү болуп саналат.

Сапар реле/Соленоид: Трансформатордон келген электрдик сигналды механикалык кыймылга айландыруучу өтө сезгич поляризацияланган реле.

Турак жай: Өткө чыдамдуу Поликарбонат (PC) же Нейлон (PA66), өткөргүч эмес жана соккуга туруктуу болуу үчүн иштелип чыккан.

Байланыштар: Ишенимдүү которуу жана төмөн каршылык үчүн күмүш-кадмий-оксиди (AgCdO) же күмүш-никель (AgNi).

2. Өндүрүш жана кайра иштетүү процесси:

Toroid Winding: Так трансформатордун өзөгү миңдеген өтө жука жез зым менен оролгон. Бурулуштарды кыскартпоо үчүн бул өтө кылдаттык менен жасалышы керек.

Негизги инкапсуляция: Магниттик өзөк эпоксиддүү чайыр менен капталган, аны титирөөдөн жана нымдуулуктан коргоп, узак мөөнөттүү туруктуулукту камсыз кылат.

Ассамблея: Тороид өткөргүч жолдун айланасында жайгаштырылат (же өткөргүчтөр ал аркылуу өтөт). Саякат механизми негизги байланыш илгичине байланышкан.

Калибрлөө (сезимтикти орнотуу): Бул эң маанилүү кадам. Биз агып чыгуу токту (мисалы, 30mA) киргизүү үчүн тактык ток булактарын колдонобуз. Сапардын катушкасы босогодо так иштетилгенге чейин механикалык жөнгө салынат.

Катуу сапатты көзөмөлдөө жана сыноо стандарттары

Биз IEC/EN 62423 жана IEC/EN 61008 стандарттарын карманабыз. Our testing regime is designed to ensure the device trips only when it should, and always when it must.

Стандарттык сыноо буюмдары жана фабрикалык текшерүү критерийлери:

Test Item	Стандарттык шилтеме	Биздин Factory Стандарт & Метод
Trip Current Test	Сезимталдыкты текшерет (IΔn).	Токту 1,0 x IΔn (<300 мс өчүш керек) жана 0,5 x IΔn (өчүрүү КЕРЕК).
Убакытты кечиктирүү тести	Иштөө ылдамдыгын текшерет.	Инъекция 5 x IΔn (мис., 150mA). Түзмөк < 40 мс (Жалпы түрү) ичинде же S түрү үчүн (Тандалган) белгиленген убакыттын ичинде өчүрүлүшү керек.
Диэлектрик күчү	Изоляцияны текшерет.	Киргизүү/чыгарма терминалдары менен кадрдын ортосунда 1 мүнөткө 2000V AC колдонулган. Эч кандай бузулуу.
Механикалык операция	Бекемдин туруктуулугун текшерет.	2 000 цикли КҮЙГҮЗҮҮ/ӨЧҮРҮҮ режими үзгүлтүксүз.
Кыска туташууларга туруштук берүү	Жашоо мүмкүнчүлүгүн текшерет.	RCCB кыска туташуу токуна (мисалы, 3кА же 6кА) туруштук бериши керек (мисалы, жарылып кетпестен же өрт чыкпастан) (камсыздандыруу коргоосу менен текшерилген).

Биздин өндүрүштүк: линия, жабдуулар жана команда

Биздин мекеме магниттик сезүү компоненттеринин назик табиятын иштетүү үчүн жабдылган.

Өндүрүш линиясы: Биз автоматташтырылган тороиддик орогуч машиналарды пайдаланабыз, алар ырааттуу бурулууну жана чыңалууну камсыз кылат, бул токтун так сезилиши үчүн абдан маанилүү.

Өркүндөтүлгөн жабдуулар:

Ачуу токтун так калибраторлору: Саякат жөндөөлөрүн тактоо үчүн 0,1мА токтому менен агып чыгуучу токторду жаратууга жөндөмдүү жогорку тактыктагы аспаптар.

Магниттик коргоочу камералар: Тышкы магнит талаасынын сезгич калибрлөө процессине тоскоол болбошу үчүн монтаждоо учурунда колдонулат.

Автоматтык сыноо стенддери: 100% бирдиктер таңгактоо алдында функционалдык сапар сыноосунан өтүшөт.

Эксперттик топ:

Магниттик инженерлер: Сезиктиктикти жогорулатуу үчүн нөл ырааттуу трансформатордун геометриясын долбоорлоо боюнча адистер.

Калибрлөө боюнча техниктер: Жогорку даярдыктан өткөн кызматкерлер, сезгич моделдердин саякат босогосун кол менен текшерет.

Сапаты камсыздоо: Кыйынчылык режимдерин талдоо жана сапар механизминин ишенимдүүлүгүн камсыздоо үчүн арналган.

Биздин калдык ток өчүргүчтөрдү тандаңыз. Биз жөн гана өчүргүчтөрдү чыгарбайбыз; биз сиздин айлампаңыз сиздин артыңызды карап турганын билүүдөн келип чыккан жан дүйнө тынчтыгын түзөбүз.

CDADA Кытайдагы Калдык токтун өчүргүч өндүрүүчүсү жана берүүчү. Биздин фабрика ийкемдүү OEM/ODM чечимдерин сунуштап, электр системалары, имараттарды автоматташтыруу жана өнөр жай өндүрүшү сыяктуу ар түрдүү тармактарды тейлейт.
