Ашыкча ток коргоосу бар калдык ток өчүргүчтөр үчүн практикалык колдонмо

RCBO деген эмне?

АнRCBO— ашыкча ток коргоосу бар калдык токтун өчүргүчү — ашыкча жүктөөдөн коргоону, кыска туташуудан коргоону жана калдык токту (агып чыгууну) аныктоону бирдиктүү калыптанган агрегатта бириктирген төмөнкү вольттуу коргоочу түзүлүш. Компакт корпустун ичинде жылуулук-магниттик өчүрүү механизми ашыкча жүктөмдөрдү жана кыска туташууларды жөнгө салат, ал эми нөлдүк ырааттуу ток трансформатору тынымсыз ток жана нейтралдуу өткөргүчтөрдөгү токту салыштырып турат. Айырма номиналдык калдык ток (IΔn) ашып кеткенде, аппарат миллисекунддарда иштен чыгып, агып кетүү агымы адамдарга зыян келтириши же өрттүн чыгышына алып келиши мүмкүн эмес.

Качан RCBO тандоо керек: Ашыкча ток коргоону да, жеке агып кетүүдөн да коргоону талап кылган акыркы микросхемалар — сырттагы идиштер, приборлордун схемалары, гараждар, жертөлөлөр, ванна бөлмөлөрү жана башка нымдуу же оңой жетүүгө мүмкүн болгон жерлер.

DABL-63 RCBO классына кирет: бир түзүлүш, үч коргоо - бир фазалуу үй чарбалык схемалары үчүн эң мейкиндикти жана үнөмдүү тандоо.

Кантип туура RCBO тандоо керек?

1. Номиналдуу ток (In): чынжырдын үзгүлтүксүз жүгүн шайкеш келтириңиз, приборлордун агымы үчүн бош орун менен (мисалы, 40А стандарттуу тиричилик шаймандарынын схемаларын камтыйт).

2. Үзүү жөндөмдүүлүгү (Icn): орнотуу пунктундагы кыска туташуу токунан жогору болушу керек; 6кА типтүү турак жай жана жеңил коммерциялык кемчиликтерди камтыйт.

3. Поляктар: 1P+N компакт DIN-рельс монтаждоо менен бир фазалуу акыркы схемалар үчүн.

4. Ачуу мүнөздүү: C-ийри (5–10× In) жалпы тиричилик жана шайман жүктөрү үчүн; Сезимтал электроника үчүн B-ийри; Моторду иштетүү үчүн D-ийри.

5. Стандарттар жана сертификация: IEC/EN 61009-1 шайкештиги жана CE белгиси эл аралык долбоорлор үчүн негиз болуп саналат.

6. Колдонмо: сырттагы идиштер, приборлордун схемалары жана гараждын/жертөлөнүн жарыгы жалпы ички схемаларга караганда жогорку сезгичтикти талап кылышы мүмкүн.

Жакшы такталган RCBO кандай көрүнөт

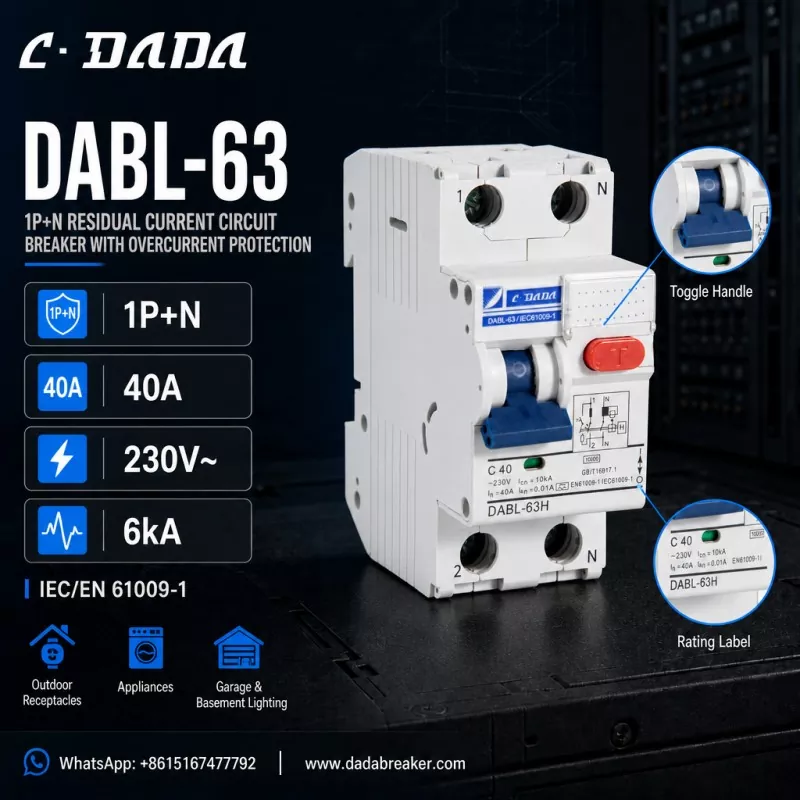

Бул конкреттүү үчүн, DABL-63 карап көрөлүC·DADA Электр, 1P+N калдык токтун автоматтык өчүргүчү, ашыкча ток коргоосу бар, бул аппараттын бул классында эмнелерди издөө керектигин сүрөттөйт:1P+N конфигурациясы

● Түздүү полюс которулган жана нейтралдуу, стандарттуу DIN-рельс бөлүштүрүүчү такталар үчүн 40А номиналдык ток (In)

● C-ийри өчүрүү менен (C40) 230V~ номиналдык чыңалуу

● 6кА үзүү кубаттуулугу (Icn)

● IΔn = 0.01A (10mA) жогорку сезгичтүү калдык токтун коргоосу

● IEC/EN 61009-1 ылайыктуу

● Мезгил-мезгили менен функционалдык текшерүүлөр үчүн кызыл T сыноо баскычы, 1/2/N деп белгиленген терминалдар, корпуста басылган рейтинг белгиси жана схема схемасы

● Сырттагы идиштер, тиричилик техникасы, гараж жана жертөлө жарыктандыруу үчүн курулган

Бул спецификациянын артында турган логика

10мА жогорку сезгичтиктеги агып кетүүдөн коргоочу 40A, 1P+N рамкасы турак-жайдын акыркы схемаларынын көпчүлүгүн камтыйт: 40A жалпы шаймандардын жана розеткалардын схемаларынын жүгүнө дал келет, 1P+N аппаратты жыш бөлүштүрүүчү такталар үчүн компакттуу кармайт, ал эми 10mA сезгичтик сыртта жеке коргоонун кошумча катмарын камсыз кылат. аймактарда жана балдардын айланасында.

Көп берилүүчү суроолор

С: RCBO деген эмне?

A: RCBO — ашыкча ток коргоосу бар калдык токтун автоматтык өчүргүчү — бул ашыкча жүктөөдөн коргоону, кыска туташуудан коргоону жана калдык токтун (агызып кетүү) коргоосун бир блокто, адатта акыркы чынжырлар үчүн 63Ага чейин айкалыштырган баштапкы абалга келтирүүчү таблица.

С: RCBO менен MCB ортосунда кандай айырма бар?

A: MCB ашыкча жүктөө жана кыска туташуулардан коргоону гана камсыз кылат. RCBO агымдын IΔn ашып кеткенде чынжырды ажыратып, калган токту (агуу) аныктоону кошот — адамдарды коргойт жана электрдик өрттүн алдын алат.

С: IΔn = 10mA эмнени билдирет?

A: IΔn номиналдык калдык иштөө ток болуп саналат. 10mA жогорку сезгичтик рейтинги: агып чыгуу агымы 10мАга жеткенде аппарат иштен чыгып, 30мА жалпы максаттагы рейтингге караганда тезирээк жеке коргоону камсыз кылат.

С: DABL-63 RCBO деген эмне?

A: DABL-63 бул 1P+N калдык токтун өчүргүчү, C·DADA Electric — 40A, C-ийри, 230V~, 6kA үзүлүү сыйымдуулугу жана IEC/EN 61009-1 стандартына ылайык, сырткы жарыктандыруулар жана үй тиркемелери/чарбалары үчүн ашыкча ток коргоосу бар.
