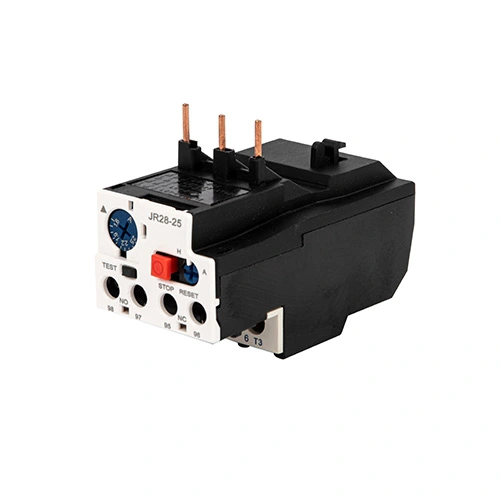

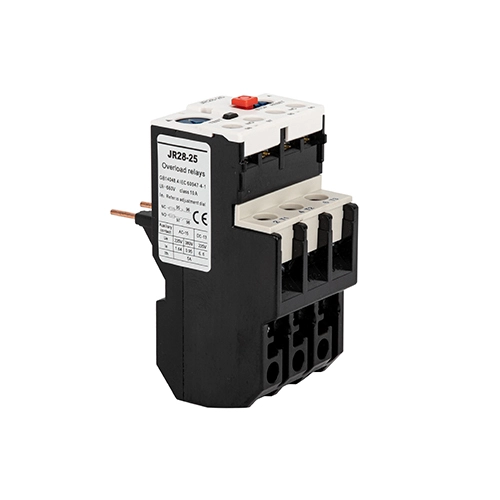

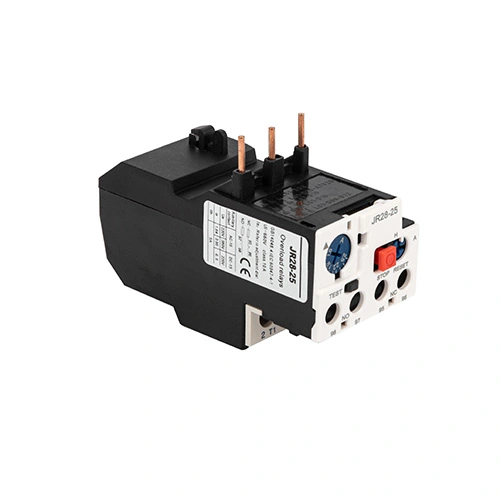

JR28 термикалык ашыкча жүктөө реле

Кытайдагы ишенимдүү өндүрүүчү CDADA тарабынан иштелип чыккан күчтүү жана акылдуу коргоо чечими болгон JR28 Thermal Overload Relay менен моторуңузду коргоңуз. CDADA D сериясындагы контакторлор (D9 - D150) менен үзгүлтүксүз интеграциялоо үчүн иштелип чыккан, JR28 релеси төмөндөгүлөргө каршы комплекстүү коргонууну камсыз кылат:

● Ашыкча жүктөмдөр

● Фаза бузулушу (бир фазаны жоготуу)

● Ашыкча узун мотор ишке киргизүү убакыттары

● Prolonged rotor stalling

0,1Адан 140Ага чейинки кеңири жөнгө салынуучу ток диапазону менен JR28 сериясы кичинекей желдеткичтерден ири өнөр жай насосторуна жана компрессорлорго чейинки тиркемелерди камтыйт. Бул башкаруу чынжырын текшерүү үчүн сыноо баскычын, так сапар индикаторун, кол менен же автоматтык түрдө баштапкы абалга келтирүүнү тандоону жана уруксатсыз тууралоолордун алдын алуу үчүн жабылуучу капкагын камтыйт. Далилденген биметаллдык термикалык технологиянын негизинде курулган жана IEC 60947-4-1 менен шайкеш келген CDADA JR28 дүйнө жүзү боюнча талап кылынган шарттарда ишенимдүү, тейлөөгө ыңгайлуу мотор коргоону камсыздайт.

Негизги спецификациялар

Сериялар: JR28 Thermal Overload Relay

Бренд: CDADA | Өндүрүүчү: Shanghai DADA Electric CO.,LTD

Шайкештик: D9, D12, D18… D150 контакторлоруна чейин (LC1-D/F сериясы)

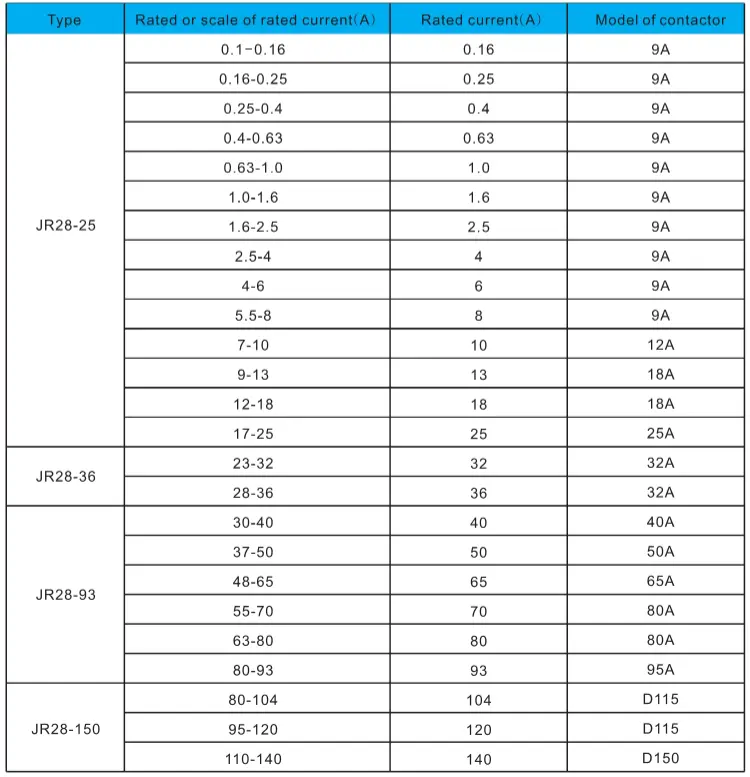

Номиналдуу ток диапазону: 0.1A – 140A (бир нече моделдер: JR28-25, JR28-36, JR28-93, JR28-150 ж.б.)

Поляктар: 3-уюл (баардык фазаларды дисбаланс үчүн көзөмөлдөйт)

Коргоо функциялары:

★ Термикалык ашыкча жүк

★ Фаза бузулушун аныктоо

★ Узак баштоо убактысы мониторинг

★ Ротордун станокторун коргоо

Баштапкы абалга келтирүү режими: Кол менен же Автоматтык (селектордук которуу аркылуу)

Сыноо баскычы: Сапарды имитациялайт — NO жана NC көмөкчү байланыштарын иштетет

Токтотуу баскычы: NC байланышын гана ачат (шашылыш сигнал берүү үчүн)

Сапардын көрсөткүчү: Визуалдык желек күйүп калган абалын көрсөтөт

Баптоо кулпусу: Капкакты бурмалоого каршы иштөө үчүн мөөр басууга болот

Көмөкчү байланыштар: Стандарттык 1NO + 1NC (ойготкучтар, PLC пикири же бөгөттөөлөр үчүн)

Монтаждоо: Түздөн-түз туура келген CDADA контакторлоруна орнотулган дизайн

Тастыктоо: IEC/EN 60947-4-1 менен шайкеш (CE документтери бар)

Эмне үчүн CDADA JR28 термикалык ашыкча жүктөө релесин тандоо керек?

★  Кеңири учурдагы камтуу

0,1Адан 140Ага чейин — фракциялык HP моторлорунан баштап 110кВт+ өнөр жай дисктерине чейин баарын колдойт.

★ D-сериясындагы контакторлор менен толук шайкештик

D9дан D150го чейин ылайыкташтырылып иштелип чыккан — кемчиликсиз механикалык жана жылуулук координациясын камсыз кылат.

★ Өркүндөтүлгөн диагностикалык функциялар

★ TEST баскычы электр энергиясы үзгүлтүксүз башкаруу зымдарын текшерет

★ STOP баскычы тышкы сигнализацияны иштетет

★ Сапар көрсөткүчү көйгөйлөрдү аныктоону тездетет

★ Өнөр жайлык деңгээлдеги ишенимдүүлүк

Чыныгы биметаллдык жылуулук механизми (электрондук эмес) — EMI, чыңалуунун кескин көтөрүлүшү жана программалык камсыздоонун бузулушуна каршы иммунитет.

★ Коопсуздук & Шайкештик даяр

Жабылган капкак ISO, CE стандарттарына жана кулпуланган орнотуулар үчүн фабриканын аудит талаптарына жооп берет.

★ Эффективдүү коргоо

Мотордун күйүп калышын алдын алат, токтоп калуу убактысын азайтат жана жабдуулардын иштөө мөөнөтүн узартат — OEM жана система интеграторлору үчүн идеалдуу.

★ Таңгактоо чоо-жайы продуктуна жараша өзгөрөт. Биз бул маалыматты цитаталарыбызда жана таңгак тизмелерибизде беребиз. Стандарттык экспорттук картондор оптималдуу паллетизация жана контейнерди жүктөө үчүн иштелип чыккан.

Типтүү колдонмолор

★ Мотор Стартер Ассамблеялары: Насостор, желдеткичтер, конвейерлер үчүн контакторлор менен жупташкан

★ HVAC системалары: Муздаткычтар, муздаткыч мунаралар, аба иштеткичтери

★ Суу жана саркынды суулар: Суу астындагы жана борбордон четтөөчү насостор

★ Өндүрүш: Миксер, экструдер, таңгактоочу линиялар

★ Тоо-кен жана курулуш: майдалагычтар, көтөргүчтөр, желдеткичтер

Көп берилүүчү суроолор

Q1: JR28 менен LRD сериясынын ортосунда кандай айырма бар?

A1: Экөө тең CDADAдан келген жылуулук ашыкча жүктөө релелери. JR28 сериясы жогорку агымдарды (140Ага чейин) колдойт жана чоңураак контакторлор үчүн (D150ге чейин) иштелип чыккан, ал эми LRD адатта төмөнкү диапазондорду камтыйт (～104A чейин). Функционалдык жактан алар окшош коргоону сунуштайт, бирок JR28 оор өнөр жайлык колдонуу үчүн оптималдаштырылган.

Q2: Мен CDADA эмес контакторлор менен JR28 термикалык ашыкча жүктөө релесин колдоно аламбы?

A2: Кээ бир учурларда мүмкүн болсо да, оптималдуу аткаруу жана кепилдик колдоо CDADA D-сериясындагы контакторлор менен жупташтырууну талап кылат (D9–D150). Механикалык тууралоо, жылуулук таркатылышы жана координация ийри сызыктары система катары тастыкталган.

Q3: JR28де фазалык бузулуудан коргоо кантип иштейт?

A3: Эгерде бир фаза жоголсо, калган эки өткөргүч тең салмактуу эмес ток алып, биметалл тилкелеринде асимметриялык ысытууну пайда кылат. JR28 бул дисбалансты аныктайт жана нормалдуу ашыкча жүктөмгө караганда ылдамыраак учуп, мотордун орамынын бузулушун алдын алат.

Q4: Кол менен баштапкы абалга келтирүү автоматтык түрдө баштапкы абалга келтирүүдөн коопсузбу?

A4: Ооба — критикалык системалар үчүн. Кол менен баштапкы абалга келтирүү операторду кайра иштетүүдөн мурун катаны текшерүүгө жана жоюуга мажбурлайт. Автоматтык абалга келтирүү үзгүлтүксүздүк артыкчылыктуу болгон кароосуз же алыскы жабдуулар үчүн ылайыктуу (мисалы, муздатуу насостору).

Q5: Эмне үчүн дүйнөлүк бренддерге караганда CDADA JR28ди тандаңыз?

A5: CDADA сунуш кылат:

● Чыныгы жылуулук дифференциалдык механизми жогорку тактык менен

● D9–D150 контакторлору менен толук шайкештик — кош жана ойнотуу ишенимдүүлүгү

● Бир компакт бирдикте функцияларды сынап көрүңүз, токтотуңуз, баштапкы абалга келтириңиз жана бекитиңиз

● CE-шайкеш сапаты менен атаандаштыкка жөндөмдүү баа

● Дүйнөлүк кардарлар үчүн тез техникалык колдоо жана англисче документтер
