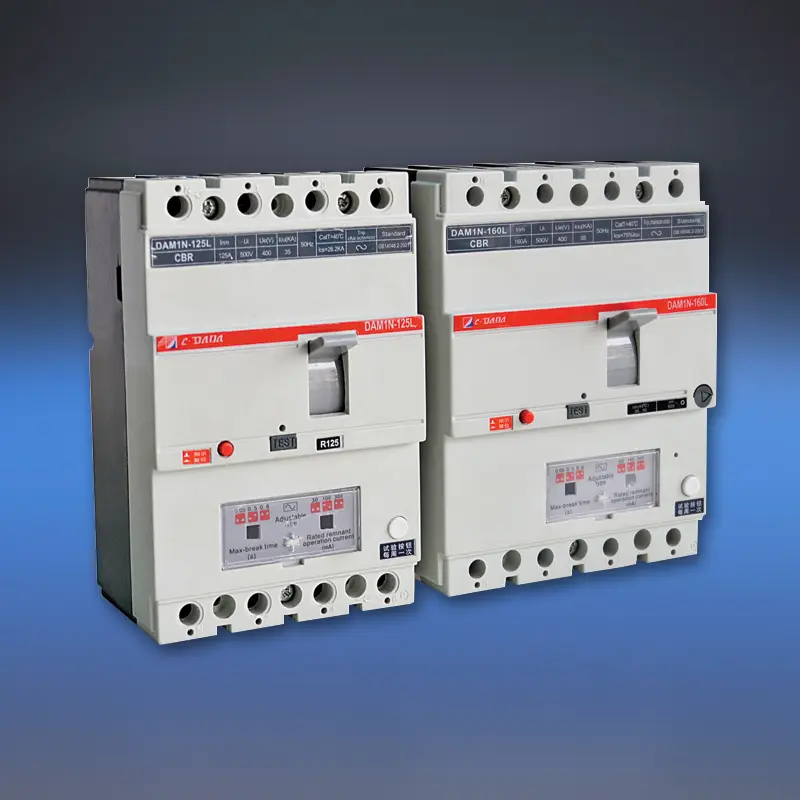

Агышуудан коргоо менен MCCB

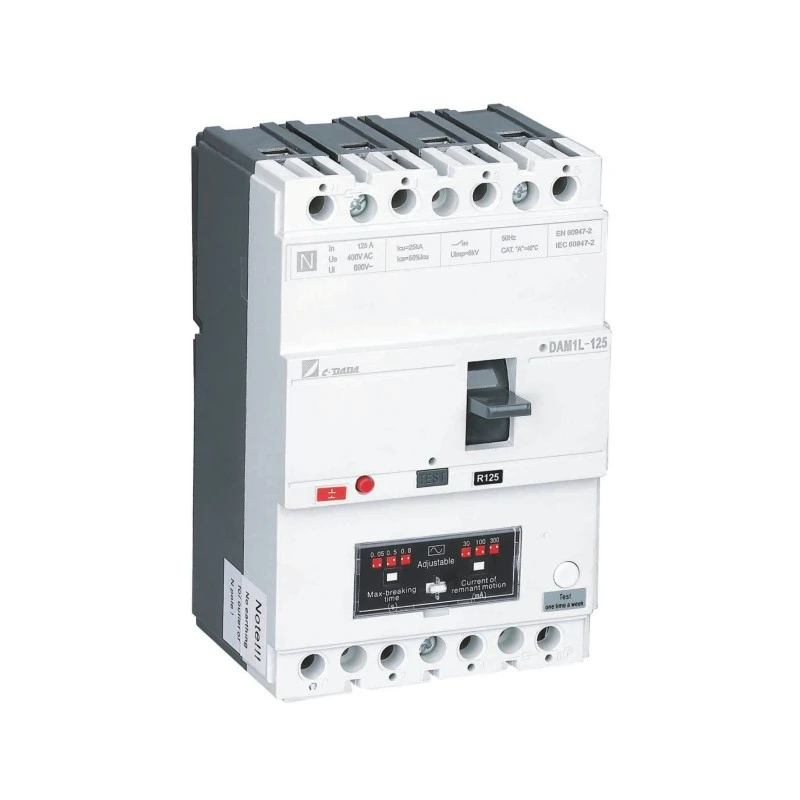

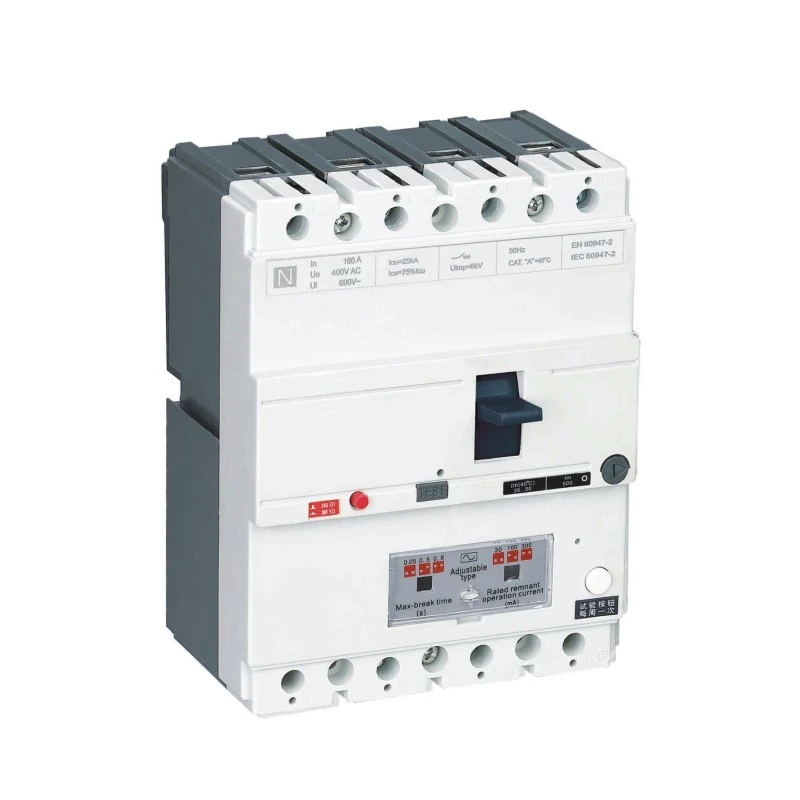

CDADA DAM1L сериясы MCCB агып кетүүдөн коргоо менен электрдик коопсуздукту ашыкча жүктөөдөн жана кыска туташуулардан коргоону күчөтүңүз. кесиптик өндүрүүчүсү Shanghai DADA Electric CO., LTD тарабынан эл аралык стандарттарга ылайык иштелип чыккан, бул агып MCCB 4P өмүр жана өрт үнөмдөөчү жер күнөөсүн аныктоо менен жогорку натыйжалуу электр бөлүштүрүүнү айкалыштырат.

400V/415V боюнча 10Адан 500Ага чейин бааланган, ал жөнгө салынуучу калдык иштөө тогун (30mA–1000mA) жана кошумча убакытты кечиктирүүнү сунуштайт — жеке коопсуздук (≤30mA) же өрттүн алдын алуу (100mA–500mA+) үчүн ылайыкташтырылган коргоону камсыз кылат. Көп фазалуу электр энергиясы менен, ал бир фаза иштебей калса же чыңалуу 50 В чейин төмөндөсө дагы иштей берет, бул туннельдер, бийик имараттар, транспорттук түйүндөр жана өнөр жай ишканалары сыяктуу маанилүү инфраструктурада теңдешсиз ишенимдүүлүктү камсыз кылат.

Негизги спецификациялар

Модели: DAM1L сериясы – Жерден агып кетүү MCCB (CBR тибиндеги MCCB)

Поляктар: 4P (стандарттык; 3P суроо-талап боюнча жеткиликтүү)

Номиналдуу ток (In): 10A – 500A

Номиналдуу чыңалуу: 400V / 415V AC, 50Hz

Изоляциянын чыңалышы (Ui): 400V (≤160A), 690V (>250A)

Калган токтун жөндөөлөрү (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Жөнгө салуу мүмкүнчүлүгү: I△n жана сапар убактысын жеринде жөнгө салуу (бир заматта же кечиктирилген)

Үзүү жөндөмдүүлүгүнүн түрлөрү:

B түрү: Негизги (Inm < 100A)

S түрү: Стандарт

H Type: High breaking (>160A)

Сертификаттар: CE, CB, SEMKO

Негизги өзгөчөлүктөрү:

★ Көп фазалуу RCD схемасы → 50V чейин иштейт

★ Негизги жана жардыргыч байланыштарды бөлүңүз

★ Push-to-Trip сыноо баскычы

★ Жөнгө салынуучу магниттик жөндөө (0,8–1,0×In)

★ Күчтүү EMI/RFI кийлигишүүгө каршы жөндөмү

★ Толук аксессуар диапазону: шунттук сапар, көмөкчү/ойготкуч байланыштар, айланма туткасы

Техникалык маалымат баракчасы

Жерден агып чыгуучу автоматтык өчүргүчтөр (ELCB)
Модел			DAM1-125L			DAM1-160L
Сыймыктуулук коду			B	N	S	B	N	S
Кадр өлчөмүнүн номиналдык агымы - Inm (A)			125A			160A
Номиналдуу ток (40,50 же 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Полюстун саны			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(чоку)/cos ф (KA)			40/0.3	73,5/0,25	105/0.25	41/0.3	73,5/0,25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Калган токтун босогосу (мА)			100-300-500			100-300-500
Убакыт кечигүү(мс)			50-500-800			50-500-800
Uimp (V)			10000			8000
Диэлектрик касиети (V)			2500			3000
лонизациялык аралык (мм)			≤30/0			≤30/0
Чыдамдуулук	Жалпы циклдер		8000			8000
	Электрдик өмүр		1000			1000
	Механикалык жашоо		7000			7000
Категория (EN 60947-2/IEC 60947-2)	Негизги схема		A/0			A/0
	Көмөкчү схема		AC-15			AC-15
Voltage Release Under			√			√
Шунт чыгаруу			√			√
Көмөкчү байланыш			√			√
Ойготкуч байланыш			√			√
Көмөкчү контакт жана сигнализация байланышы			√			√
Колдун иштөө механизми			√			√
Электрдик иштетүү механизми			√			√
Терминал капкагы			√			√
Фазалык сепаратор			√			√
	Вт (мм)	3P	-			-
		4P	101			120
	L (мм)	3P	-			-
		4P	155			120
	Ж (мм)	3P	-			-
		4P	70			70
Салмагы	Фиксацияланган версия 3P/4P		-			-
	Плагин версиясы 3P/4P		-			-
	3P/4P версиясын чыгарыңыз		-			-

Эмне үчүн CDADA MCCB агып кетүүдөн коргоону тандаңыз?

★ Чыныгы интеграцияланган коопсуздук

Кошумча RCD модулдарынан айырмаланып, DAM1L камтылган, заводдо калибрленген агып чыгуудан коргоого ээ — кемчиликсиз координацияны камсыз кылат жана шайкештик маселелерин жок кылат.

★ RCD схемасы үчүн көп фазалуу кубат

Бир фазасы жоголсо, алгачкы RCDs иштебей калган. CDADAнын дизайны коргоо электроникасын кубаттоо үчүн бардык фазаларды колдонот, ошондуктан ал фазалык жоготуу же катуу төмөн чыңалуу учурунда да иштей берет.

★ Бир түзмөктө кош коргоо максаттары

◆ 30mA: жеке шок коргоо үчүн IEC талаптарына жооп берет

◆ 100mA–1000mA: кичинекей, туруктуу жер бузулууларынан изоляциянын бузулушуна жол бербейт

★ Чыныгы дүйнө шарттарына ылайыктуу талаа

Нымдуу чөйрөдө (мисалы, унаа жуучу жайларда, фермаларда) коопсуздукту сактоо менен, ыңгайсыздыкка жол бербөө үчүн сезгичтикти жана убакытты кечиктирүүнү тууралаңыз.

★ Өнөр жайлык деңгээлдеги ишенимдүүлүк

Жогорку сынуу жөндөмдүүлүгү (H-түрү), күчтүү жааны бөлүү жана IP20+ терминалынан коргоо аны катаал коммерциялык жана өнөр жай орнотууларына ылайыктуу кылат.

★ Global Complaance, Local Value

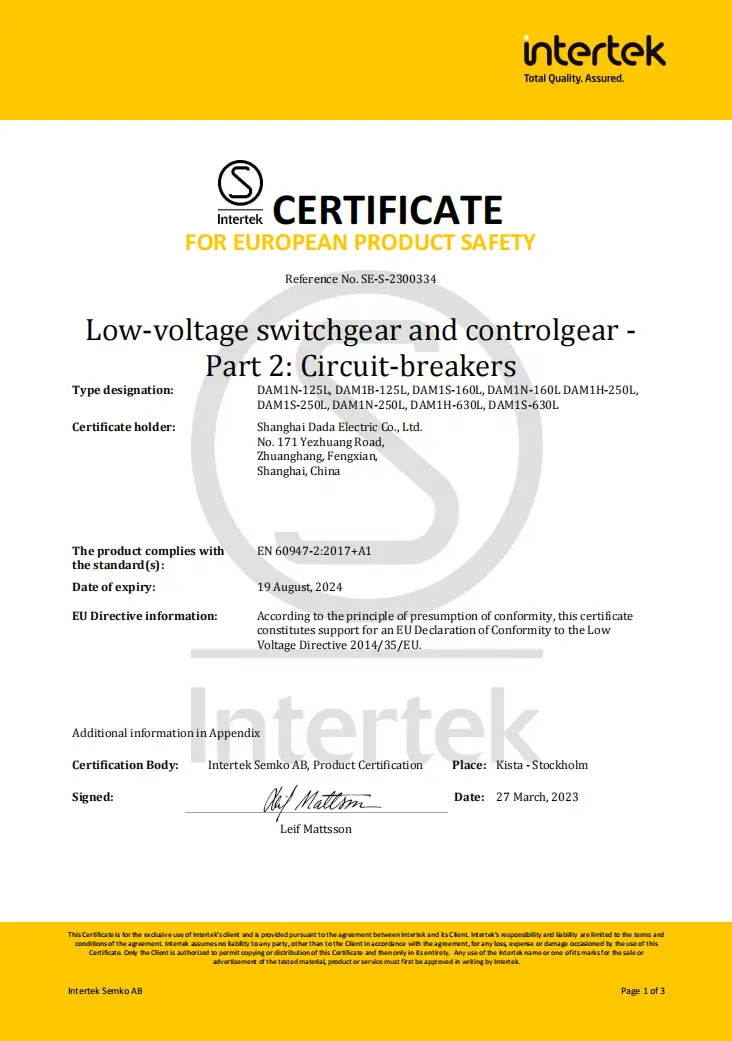

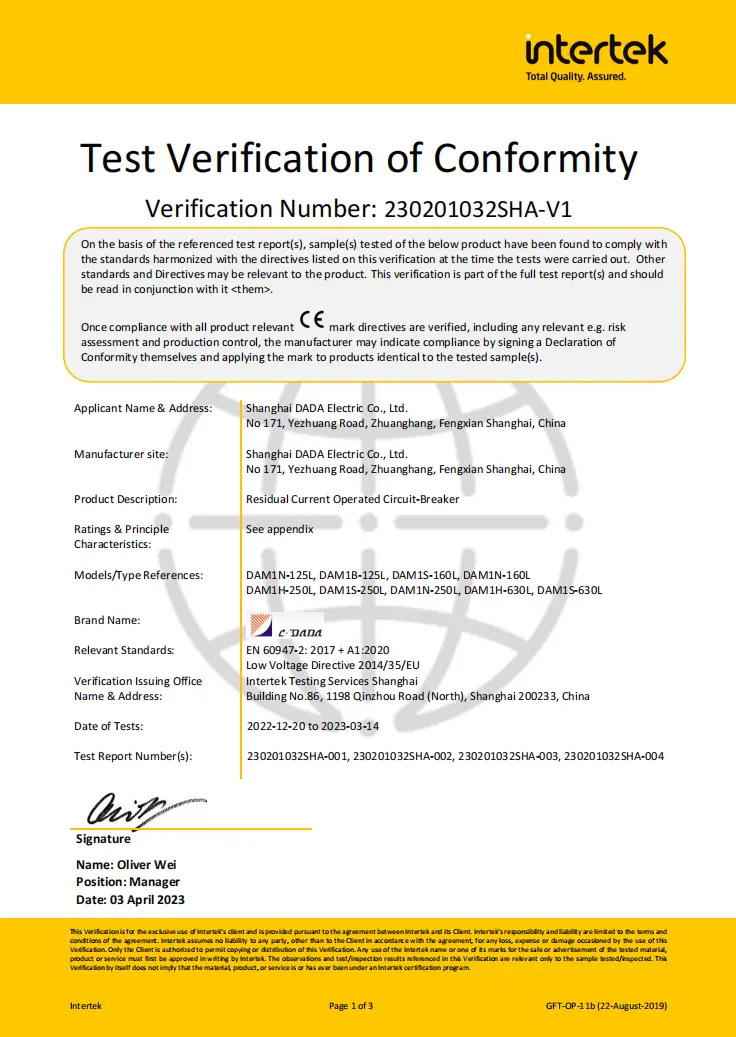

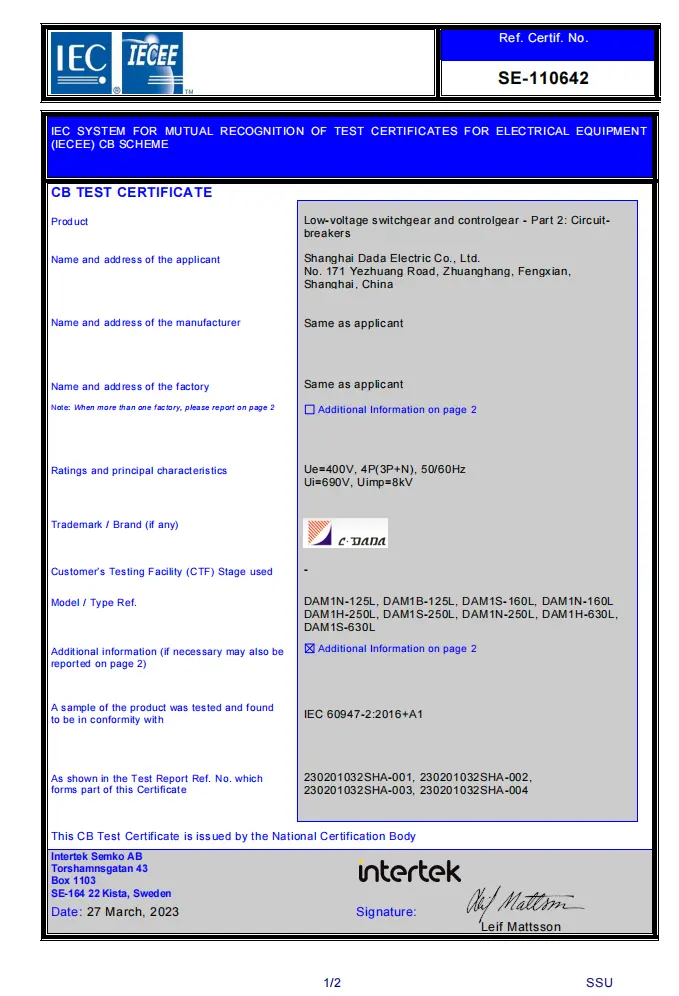

Европа (CE/CB), Скандинавия өлкөлөрү (SEMKO) үчүн тастыкталган – экспорттук долбоорлор үчүн идеалдуу – ишенимдүү кытай өндүрүүчүсүнүн атаандаштыкка жөндөмдүү баасы.

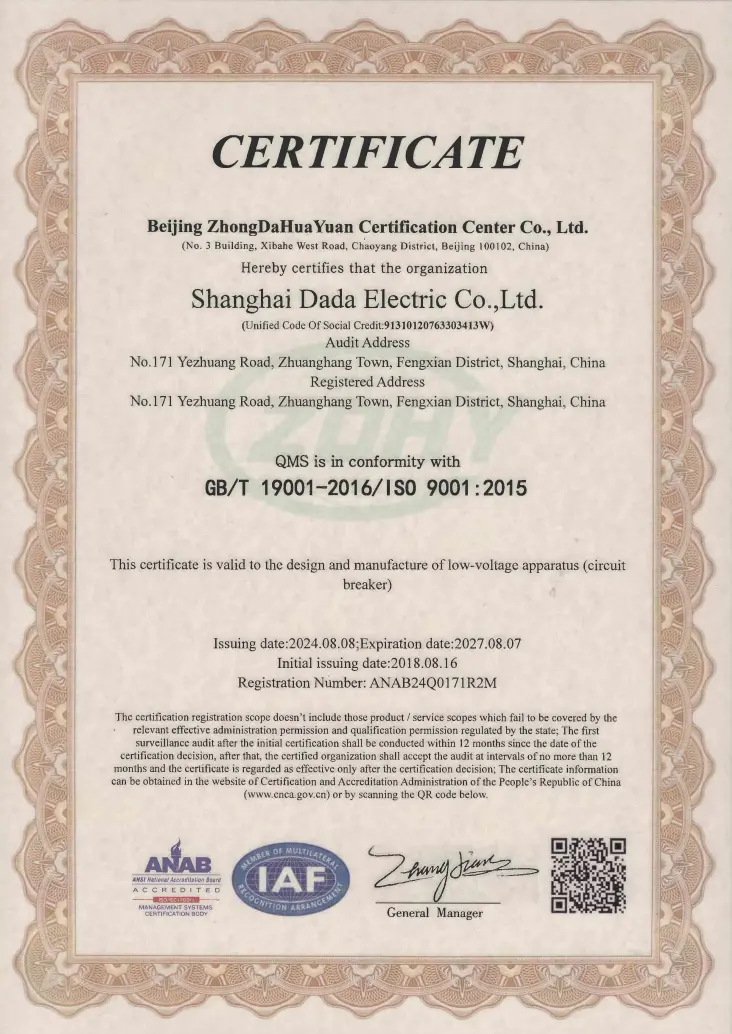

★ Биздин өндүрүштүк объект ISO9001 астында тастыкталган: 2015 Сапатты башкаруу системасы.

Типтүү колдонмолор

Көп кабаттуу турак жай: Негизги киреше же пол панелдери (өрт коркунучун азайтуу үчүн 300mA)

Туннелдер жана метролор: агып чыгууну аныктоону талап кылган маанилүү инфраструктура

Ооруканалар жана мектептер: нымдуу жерлерде 30mA коргоо (лабораториялар, дааратканалар)

Өнөр жай ишканалары: Жердеги каталарды көзөмөлдөө менен мотор фидерлери

Курулуш жерлери: Персоналды коргоо менен убактылуу электр энергиясын бөлүштүрүү

Көп берилүүчү суроолор

Q1: Стандарттык MCCB менен агып кетүүдөн коргоочу MCCB ортосунда кандай айырма бар?

A1: Стандарттык MCCB ашыкча жүктөөдөн жана кыска туташуулардан гана коргойт. DAM1L калдык токту (жерден агып кетүү) аныктоону кошот — ток жерге агып кеткенде (мисалы, адам же бузулган изоляция аркылуу), электр шок же өрттүн алдын алат.

Q2: Мен жеке коргоо үчүн 100A MCCB RCD колдоно аламбы?

A2: 30mA коюлганда гана. Номиналдуу ток (100А) жүк көтөрүмдүүлүгүн аныктайт; калдык жөндөө (I△n) коопсуздук функциясын аныктайт. Соккудан коргоо үчүн I△n Inге карабастан, ≤30mA болушу керек.

Q3: Эмне үчүн RCD схемасы көп фазалуу күчкө муктаж?

A3: Эгерде бир эле фаза менен иштетилсе, бир фазалуу бузулуу агып кетүүдөн коргоону өчүрөт. CDADAнын көп фазалуу дизайны RCD фазалык жоготууда же төмөн чыңалууда (50 В чейин) да активдүү бойдон кала берет - коопсуздук үзгүлтүксүздүгү үчүн маанилүү.

Q4: 4P агып MCCB TT же TN-S системалары үчүн ылайыктуубу?

A4: Ооба — бул TT, TN-S жана IT системалары үчүн иштелип чыккан. 4P дизайны бардык фазаларды жана бейтарапты сындырат.

Q5: Эмне үчүн модулдук RCD + MCCB айкалыштарына караганда CDADA тандашат?

A5: CDADA DAM1L сунуш кылат:

● Азыраак орун (эки түзмөккө каршы интеграцияланган)

● Кепилденген координация (дал келбей калуу коркунучу жок)

● Төмөнкү чыгым жана зымдар татаалдыгы

● Жогорку ишенимдүүлүк (бир мөөр басылган бирдик)

● Орнунда жөнгө салуу туруктуу сезгичтүү RCDs менен мүмкүн эмес
