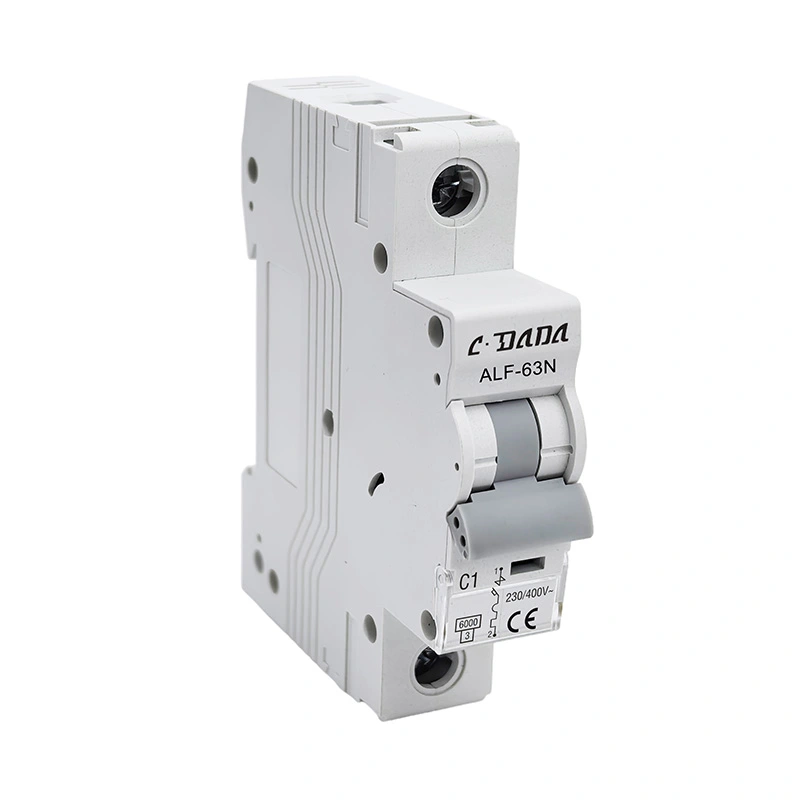

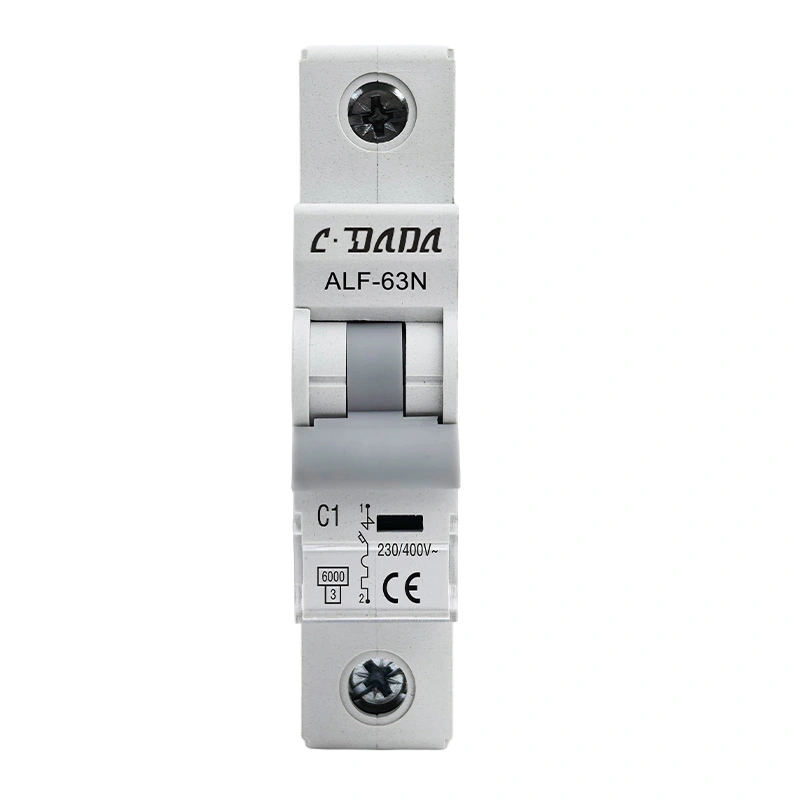

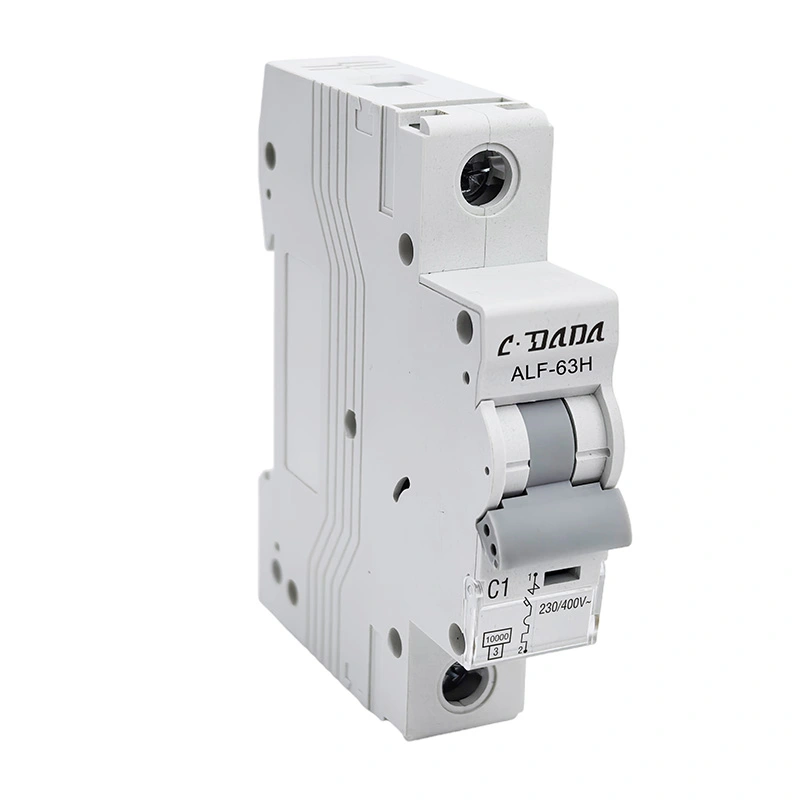

6КА 10кА миниатюралык өчүргүч

ALF-63N/H сериясы бийик сынуучу 6KA 10kA Миниатюралык өчүргүч (MCB), IEC60898 стандартына ылайык келет, MCB ишенимдүү аткаруу, так коргоо функциясы, кыска чыгаруу убактысы жана жогорку тыныгуу сыйымдуулугу, кичинекей көлөмү менен мүнөздөлөт. Ал контакторлордо, коммутаторлордо, электр аппараттарында жана ашыкча жүктөөдө кеңири колдонулат.

CDADA менен байланышыңыз жана бизди өндүрүүчү катары тандаңыз, биз OEM / ODM кызматтарын сунуштай алабыз.

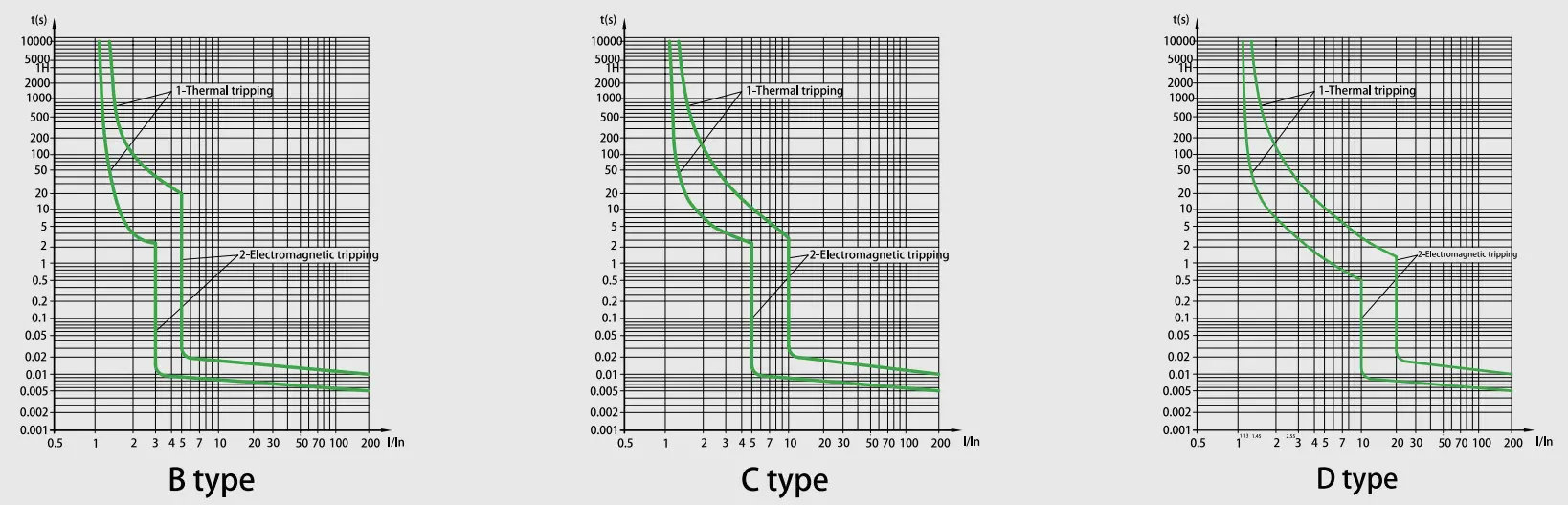

Characteristic Curve

Техникалык спецификация

ALF-63N/H сериясы 6КА 10кА миниатюралык өчүргүч
Стандарт	EN/IEC60898-1
Үзүү жөндөмдүүлүгү (кА)	6,10
Коргоо	Ашыкча жүктөөгө жана кыска туташууга каршы
Номиналдуу ток(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Номиналдуу чыңалуу(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Номиналдуу импульска туруштук чыңалуу Uimp(кВ)	4
Номиналдуу изоляция чыңалуусу Ui(V)	500
Энергияны чектөөчү касс	3
Айлана-чөйрөнүн температурасы (℃)	-25~+40,Макс.95%нымдуулук
Термикалык иштөө чеги	1.13xln Бир сааттын ичинде мүчүлүштүктөр болбойт
	Бир сааттын ичинде 1.45xIn Tripping
Магниттик иштөө	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Уюлдардын саны	1P,1P+N,2P,3P,3P+N жана 4P
Сапардын түрү	Термикалык/магниттик чыгаруу
Терминалдык кубаттуулук	16мм² ийкемдүү же 25мм² катуу 25A рейтингине чейин
	25мм²ийкемдүү же 35мм²катуу 32Адан 63Ага чейин
Коргоо даражасы	IP20
Орнотуу	35 мм DIN темир жолго орнотуу
Туурасы	Уюлга 17,8 мм

Автоматтык өчүргүчтү чыгаруунун өзгөчөлүгү

ЖОК.	Чыгаруунун номиналдык ток (A)	Баштапкы абалы	Сыноо агымы	Белгиленген убакыт	Натыйжа алынышы керек	Эскертүү
1	1-63	суук абал	1.13In	t≤1h	Сапарсыз
2	1-63	мурунку сыноо боюнча	1,45 млн	t<1h	сапар	Токту белгиленген мааниге чейин 5 секундада туруктуу орнотуу
3	In≤32	суук абал	2.55In	1s	сапар
	>32 жылы
4	1-63	суук абал	3In	t≤0,1с	Сапарсыз	B түрү
			5In	t<0,1с	сапар	B түрү
			510 млн	t≤0,1с	Сапарсыз	C түрү
			10In	t<0,1с	сапар	C түрү
			20 млн	t≤0,1с	Сапарсыз	D түрү
				t<0,1с	сапар	D түрү

Чыдамдуулук (операциялар)

Категория	Операция циклдери	Иштөө жыштыгы	Номиналдуу ток
Электрдик туруктуулук	4000	240/саат	1-32
		120/саат	40-63
Механикалык туруктуулук	10000	240/саат	1-63

Өзгөчөлүктөрү

★ Ультра жогорку кыска туташууларды үзүү кубаттуулугу

Өркүндөтүлгөн жааны башкаруу технологиясы өнөр жай стандарттарына салыштырмалуу жогорку үзгүлтүккө учуратуу мүмкүнчүлүгүнө жетишип, катаал шартта өнөр жайлык класстагы электр системаларын ишенимдүү коргоону камсыз кылат.

★ Dual-Mode Connection Interface

Интеграцияланган гибриддик терминалдын дизайны катуу шиналарды орнотууну да, ийкемдүү кабель кысууну да колдойт, бул ар кандай орнотуу сценарийлерине шаймансыз ыңгайлашууга мүмкүндүк берет, ошол эле учурда зымдарды өткөрүү убактысын 40% га кыскартат.

★ Узак жашоо үчүн энергияны сактоо механизми

10 000 механикалык циклге чыдамкай, эскирүүнүн ордун толтуруу технологиясын камтыган жазгы иштөө тутуму

★ Advanced Composite Enclosure

Атак-даңкка, ысыкка чыдамдуу жана импульстук касиеттери менен камтылган бузулуу окуялары үчүн интегралдык жааны өчүрүүчү камералар.

★ Динамикалык ток-чектөөчү топология

Энергияны интеллектуалдык түрдө өчүрүү ката агымдарын 65-80% га азайтып, системанын жалпы наркын 30% төмөндөтүү потенциалы менен ылдыйкы агымдагы аппараттын спецификациясын оптималдаштырууга мүмкүндүк берет.

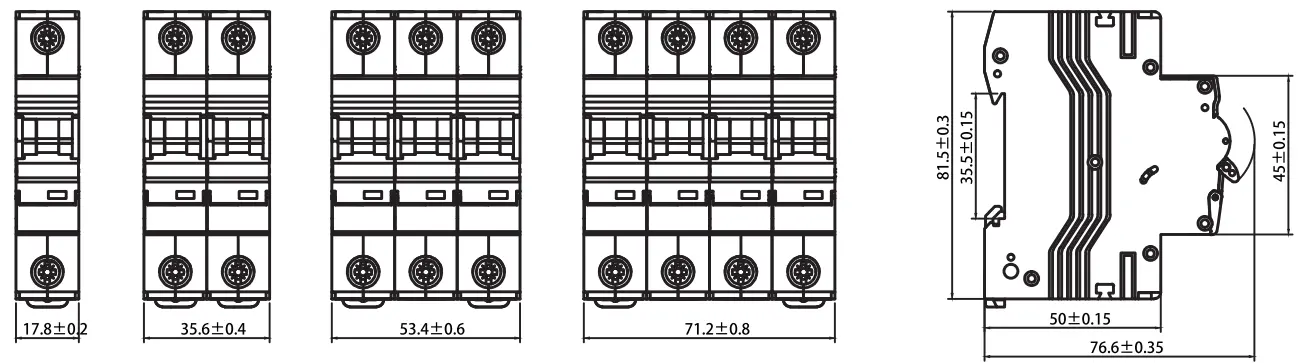

Контур өлчөмдөрү

Колдонмо сценарийлери

★ Турак жай: Үй коопсуздугу үчүн керектөөчү бөлүмдөр жана бөлүштүрүү такталары.

★ Өнөр жай: контакторлорду, коммутаторлорду жана оор электр аппараттарын коргоо.

★ Коммерциялык: жогорку ишенимдүүлүктү талап кылган кеңсе имараттары жана соода борборлору.

Сапатты көзөмөлдөө жана стандарттык тестирлөө

★ Ар бир CDADA MCB IEC60898-1 ылайык келүүсүн камсыз кылуу үчүн катуу тестирлөөдөн өтөт:

★ Термикалык өчүрүү сыноосу: 1.13In (сапар эмес) жана 1.45In (1 сааттын ичинде саякат) текшерилген.

★ Magnetic Tripping Test: B, C жана D мүнөздөмөлөрү үчүн так чыгаруу тести.

★ Электрдик чыдамкайлык: 4000 операция цикли үчүн сыналган.

★ Механикалык чыдамкайлык: 10 000 цикл үчүн текшерилген.

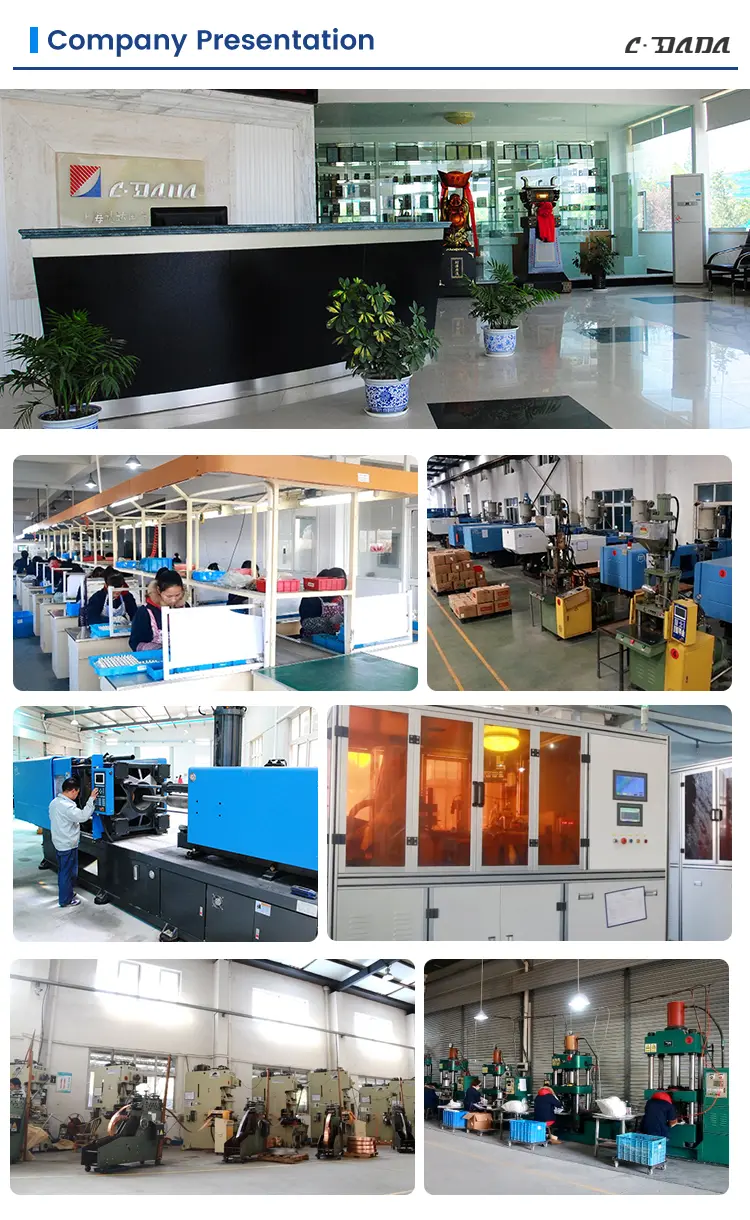

Factory Strength & Support
