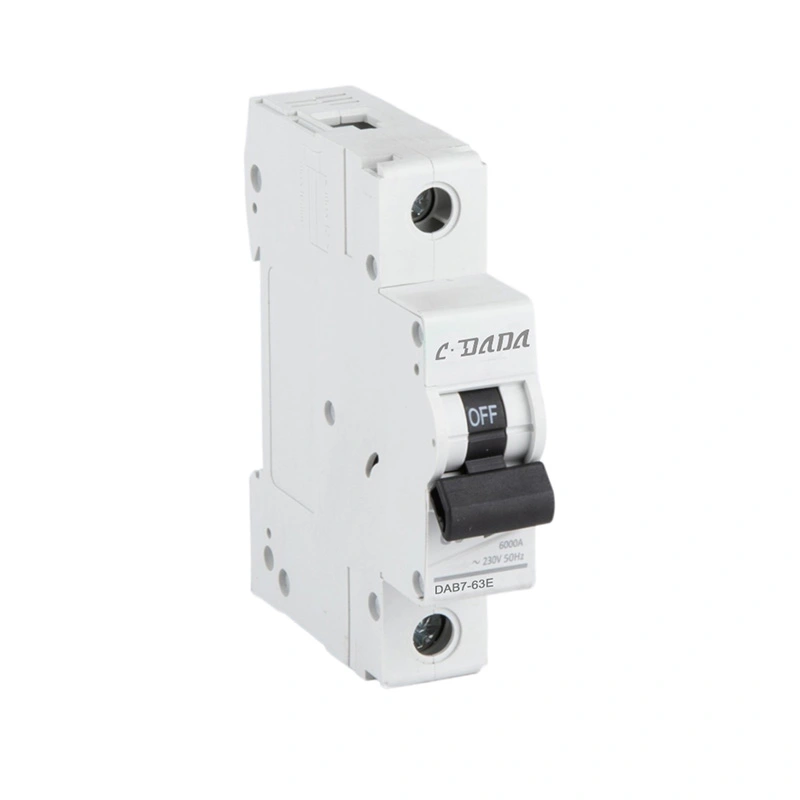

1P 6kA AC миниатюралык өчүргүч
Model:CDADA Series AC MCB
CDADA менен байланышуудан тартынбаңыз жана биздин 1P 6kA AC миниатюралык өчүргүчтү фабриканын түздөн-түз баасы менен алыңыз. Бул продукт так жылуулук-магниттик өчүрүү жана так абалды көрсөтүү, орнотуу жана тейлөө үчүн жеңил өзгөчөлүктөрү. Бул турак жай жана жеңил коммерциялык схемалар үчүн туруктуу аткарууну камсыз кылат, узак кызмат мөөнөтү менен коопсуз электр менен жабдууну камсыз кылат.
CDADA 1P 6kA AC миниатюралык өчүргүч - бул AC төмөнкү вольттогу системалар үчүн иштелип чыккан жогорку сапаттагы бир уюлдуу миниатюралык өчүргүч. Бул ашыкча жүктөөдөн жана кыска туташуулардан ишенимдүү коргоону камсыз кылат, электр чынжырларын жана туташкан жабдууларды натыйжалуу коргойт. Катуу эл аралык стандарттарга ылайык өндүрүлгөн бул AC MCB узакка созулган, үнөмдүү коргоо чечимдерин издеген дистрибьюторлор, OEMs жана электрдик подрядчылар үчүн идеалдуу.
Продукт өзгөчөлүктөрү жана артыкчылыктары
★ Компакт дизайн: мейкиндикти үнөмдөөчү түзүлүш стандарттык бөлүштүрүүчү такталар үчүн ылайыктуу
★ Жогорку үзүү жөндөмдүүлүгү: коопсуздукту жогорулатуу үчүн 6кА кыска туташууларды үзүү мүмкүнчүлүгү
★ Precision Tripping: Жылуулук-магниттик өчүрүү бирдиги так ашыкча жүктөөнү жана кыска туташуулардан коргоону камсыз кылат
★ Clear Status көрсөткүчү: тез чынжыр абалын текшерүү үчүн Visible ON / OFF терезе
★ Secure Wiring: туруктуу байланышы бар жогорку сапаттагы терминалдар, контакт каршылыгын азайтат
★ Туруктуу курулуш: жогорку температурага туруштук берүүчү отко чыдамдуу корпус
★ Easy Орнотуу: тез чогултуу үчүн стандарттык 35 мм DIN-рельс монтаждоо
★ Ишенимдүү сапаты: жөнөтүү алдында 100% толук текшерүү, ырааттуу аткаруу
Тиркемелер
★ CDADA 1P 6kA AC миниатюралык өчүргүч төмөнкү жерлерде кеңири колдонулат:
★ Турак жай имараттары, батирлер жана виллалар
★ кеңсе имараттары, соода борборлору жана соода объектилери
★ Жецил енер жайынын цехтери жана заводдору
★ Соода борборлору, мейманканалар жана ресторандар
★ Коомдук объектилер жана инфраструктуралык долбоорлор
★ Жарык берүү схемалары жана чакан электр жабдууларын коргоо
Техникалык параметрлер
|
пункт |
Спецификация |
|
Модел |
CDADA сериясы AC MCB |
|
Стандарт |
IEC60898 |
|
Түр |
AC MCB (миниатюралык өчүргүч) |
|
поляктар |
1P,2P,3P,4P |
|
Үзүү жөндөмдүүлүгү |
6кА |
|
Номиналдуу ток |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Curve |
B, C, D (милдеттүү эмес) |
|
Номиналдуу чыңалуу |
AC 230V, 400V |
|
Insulation Voltage |
600V |
|
Импульстук чыңалуу |
6кВ |
|
Коргоо даражасы |
IP20 |
|
Орнотуу |
35мм DIN темир жол |
|
Иштөө температурасы |
-5℃ ~ +40℃ |
|
Механикалык жашоо |
≥20 000 операция |
|
Электрдик өмүр |
≥4,000 операция (номиналдуу ток боюнча) |
|
Стандарттарга ылайык келүү |
IEC60898-1, IEC60898-2 |
Контур өлчөмдөрү
★ Туурасы: ар бир уюлга 17,8 мм (стандарттык бир уюл өлчөмү)
★ Бийиктиги: Болжол менен 85-92мм (учурдагы рейтингге жараша өзгөрөт)
★ Тереңдиги: Болжол менен 68-72мм
★ Зымдарынын кубаттуулугу: 1,5-16мм² ийкемдүү же катуу жез кабель
★ Стандарттык шайкештик: бардык 35 мм DIN рельс системаларына туура келет (TS35/7.5, TS35/15)
IEC 60898-1

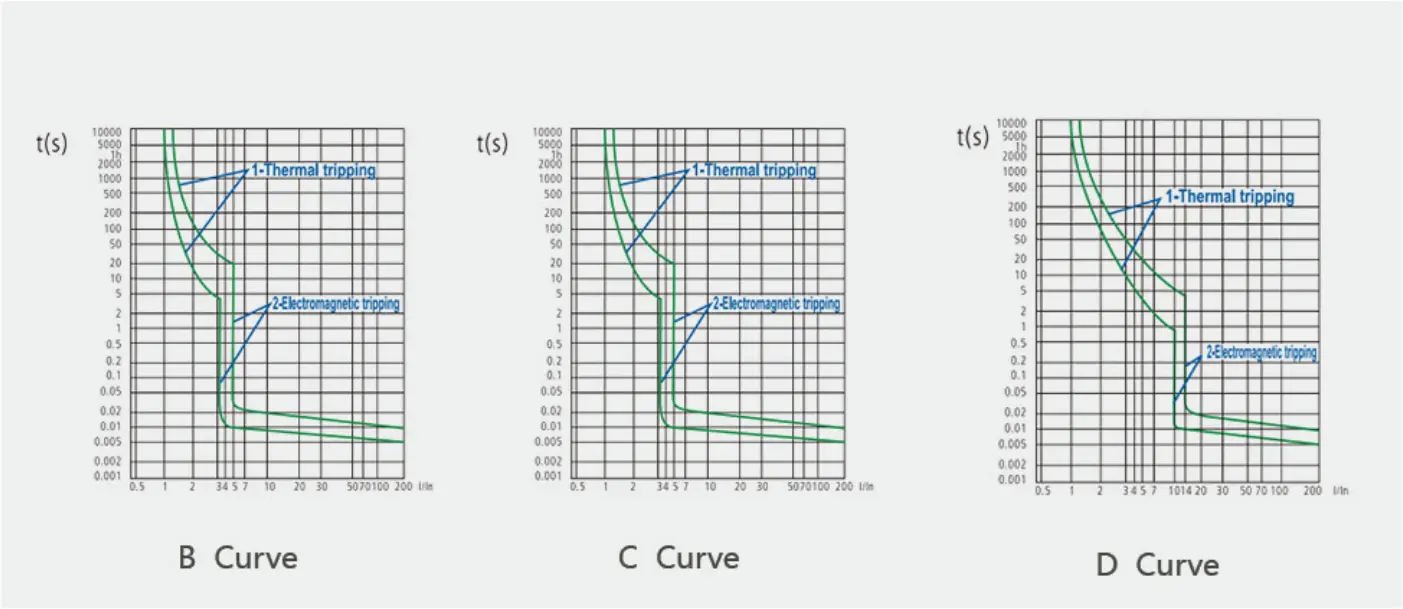

Магниттик чыгаруу
Туташуу кыска туташуусу пайда болгондо, темир өзөгү бар магнит аркылуу заматта өчүрүү ишке ашат. 1EC60898 стандартына ылайык, бул продукт үч түргө бөлүнөт: B, C жана D.
|
|
Сыноо агымы |
Ачуу убактысы |
Тиркемелер |
|
B Curve |
3 млн 5 млн |
0,1 |
B түрү активдүү жүктөмгө гана тиешелүү: -Электр жылыткыч-Суу жылыткыч-Электр меши |
|
C Curve |
5In 10 млн |
0,1 |
C түрү кадимки жүктөргө ылайыктуу: - Лампа - Электр розетка - Чакан кубаттуу мотор |
|
D Curve |
10 млн 20In |
0,1 |
Көз ирмемдик ток менен чынжырларды көзөмөлдөө жана коргоо (чоң моторлор) |
Термикалык чыгаруу
●Схемада ашыкча жүктөм пайда болгондон кийин, автоматтык өчүргүчтүн биметалдык тилкеси ысыктан улам ийилип, контакттар ажырап, натыйжада жылуулук өчүрүлөт;
●IEC стандарты ар кандай ашыкча жүк агымдары үчүн өчүрүү убактысынын диапазонун аныктайт;
●Маалымдама сыноо чөйрө температурасы 30 °C.
|
Сыноо агымы |
Ачуу убактысы |
|
1,13 млн |
t z 1h(≦ 63A ичинде) |
|
1,45 млн |
t<1с(≦ 63A ичинде) |
|
2,55 млн |
1с<1с<60с(In≤32A)1s |

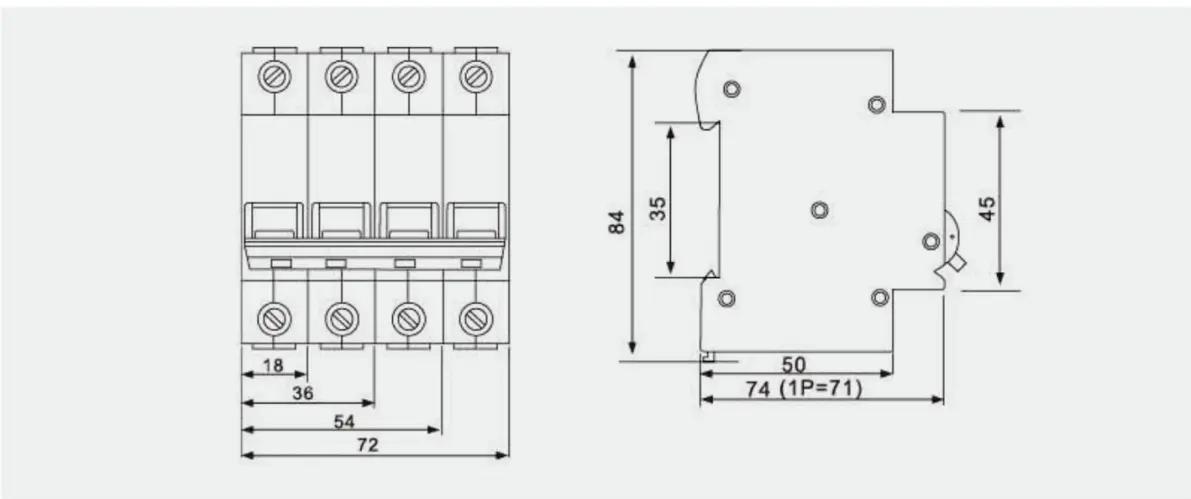

●Өнүмдүн жана орнотуунун өлчөмдөрү (MM)
Продукт 25 мм максималдуу туташтыруу сыйымдуулугу менен багыттоочу темир жолго орнотулган2.
Сапатты көзөмөлдөө
★ ISO9001 Certified Manufacturing: өндүрүш боюнча катуу сапатты башкаруу системасы
★ Комплекстүү тестирлөө: 100% текшерүү, анын ичинде өчүрүү мүнөздөмөлөрү, температуранын жогорулашы жана чыңалуу сыноолору
★ In-House Production: негизги компоненттеринин 90% сапаты ырааттуулугу үчүн ички өндүрүлгөн
★ Экологиялык тестирлөө: Жогорку/төмөн температурада иштөө, нымдуулукка каршылык текшерүү
★ Ишенимдүүлүктүн кепилдиги: Узак мөөнөттүү кызмат мөөнөтү үчүн узак мөөнөттүү сыноо
Таңгактоо жана жеткирүү
★ Стандарттык Экспорттук таңгак: коргоо менен толкундуу картондор
★ Таза этикеткалоо: Модель номери, учурдагы рейтинг, уюлдардын саны, саны жана сертификаттоо маалыматы
★ Коргоочу таңгак: транзит учурунда зыян келтирбөө үчүн 12 бирдик үчүн топтук куту
★ Жеткирүү параметрлери: деңиз, аба жана кургактык ташуу үчүн ылайыктуу; жапырт жөнөтүү үчүн жеткиликтүү
★ Custom Packaging: бренд өнөктөштөр үчүн жеткиликтүү OEM таңгак параметрлери
Кардар Ийгилик учурлары
★ CDADA 1P 6kA AC Miniature Circuit Breaker дүйнө жүзү боюнча кардарлар менен узак мөөнөттүү кызматташтыкты орнотту:
★ Турак жай долбоорлору: Түштүк-Чыгыш Азиядагы, Жакынкы Чыгыштагы жана Түштүк Америкадагы турак жай куруучуларга берилет
★ Коммерциялык орнотуулар: Коммерциялык курулуш долбоорлору үчүн Европа, Африка жана Азиядагы электр подрядчылары менен өнөктөштүк
★ OEM өнөктөштүк: жеке этикеткалоо жана ылайыкташтырылган чечимдер үчүн дүйнөлүк электр бренддери менен кызматташкан
★ Өнөр жай колдонмолору: машиналарды жана жабдууларды коргоо үчүн өндүрүш объектилерине берилет
★ Дистрибьютор тармактары: жергиликтүү рынокко жооп берүү үчүн 30дан ашуун өлкөлөрдө аймактык дистрибьюторлор менен иштөө
