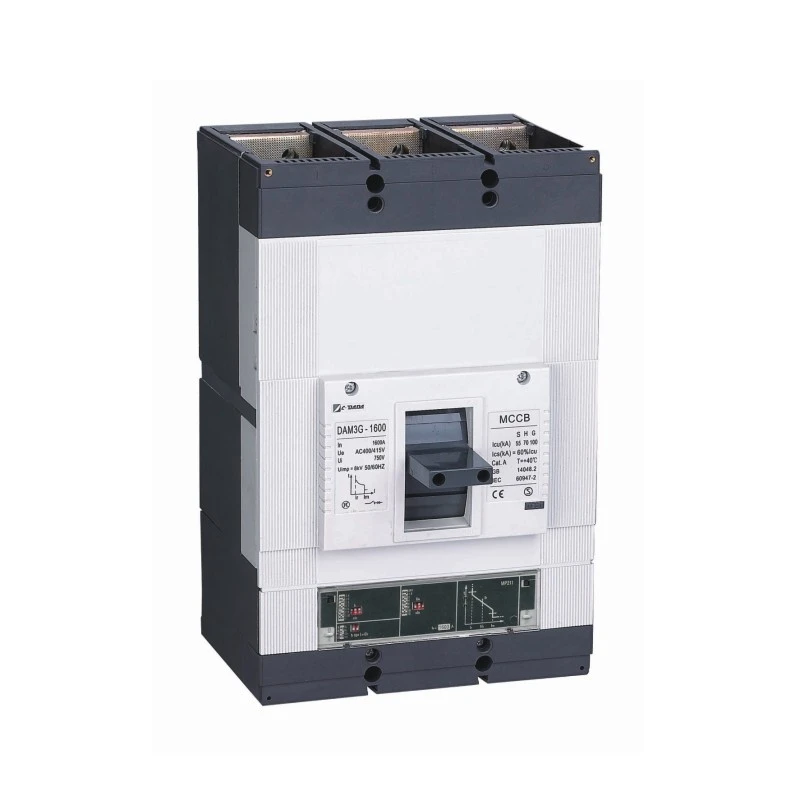

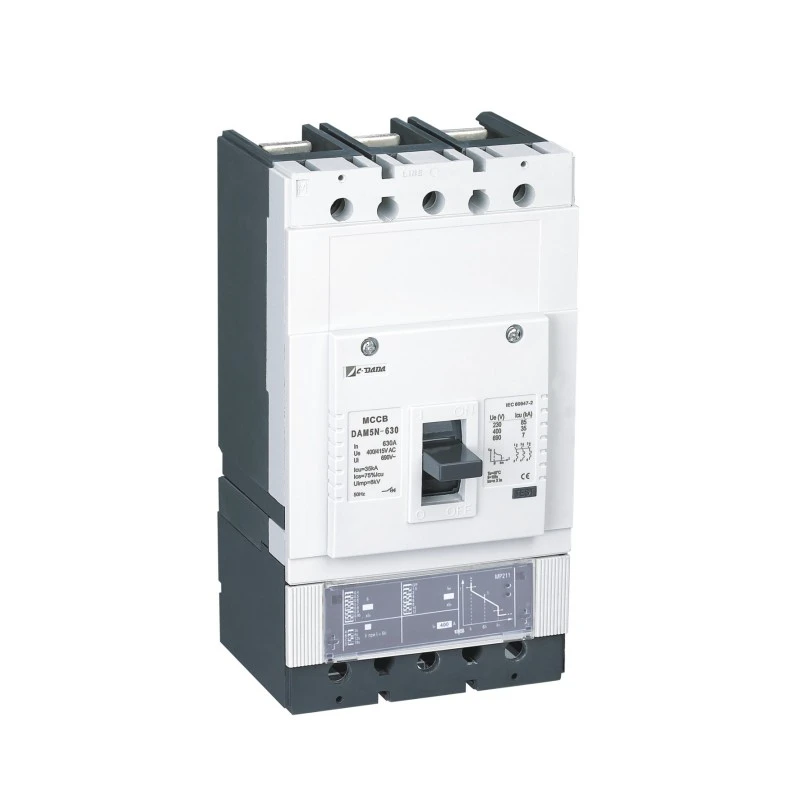

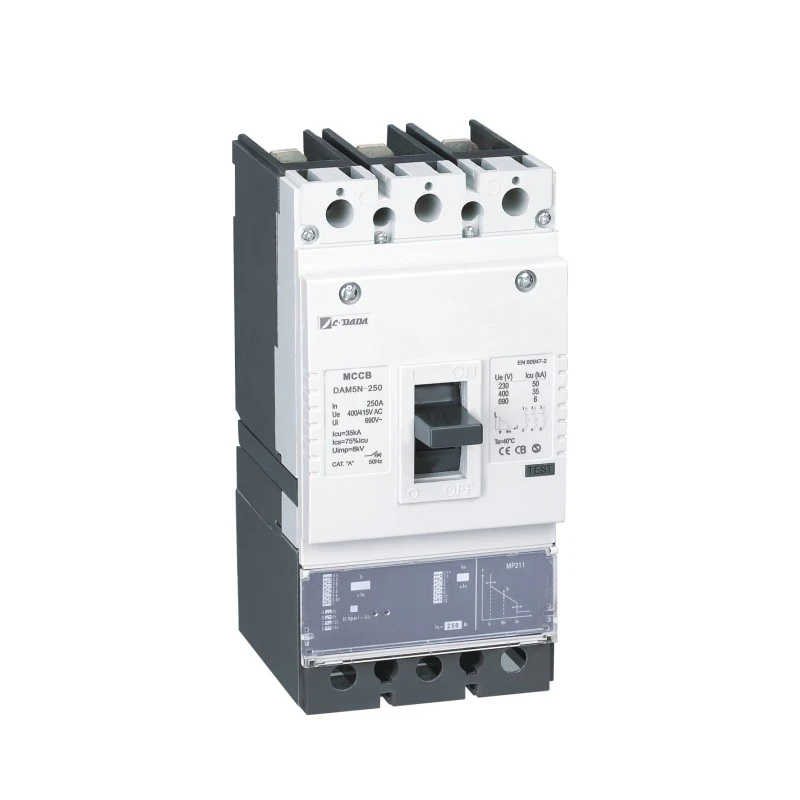

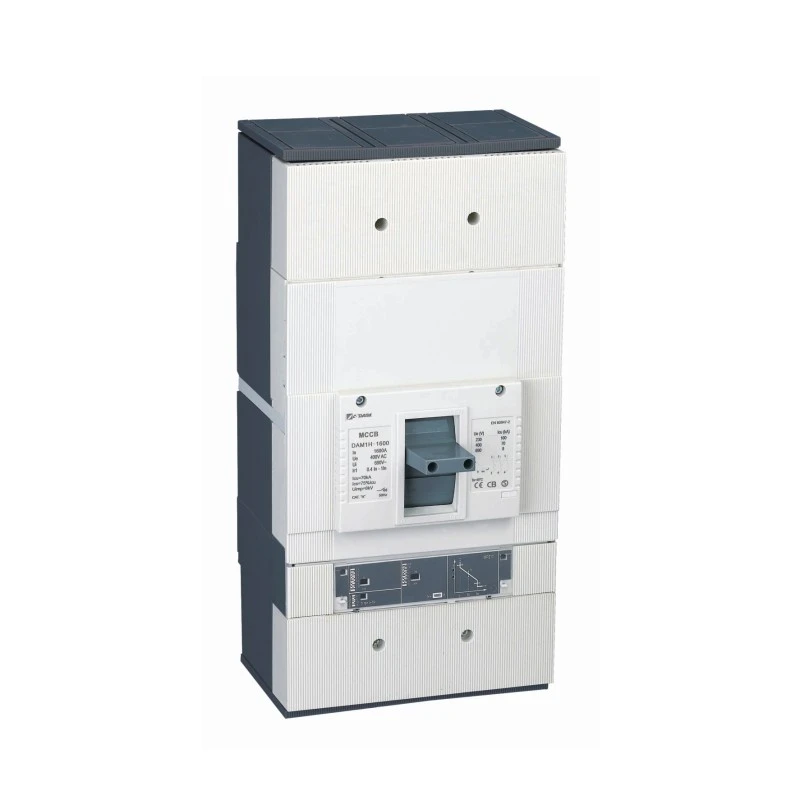

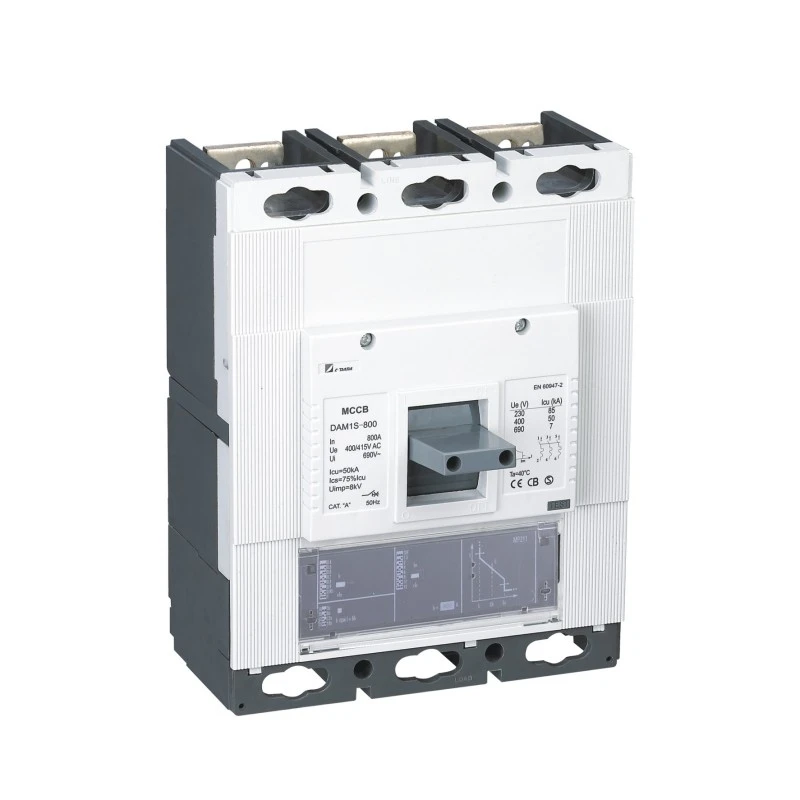

Электрондук түрү калыптанган Case Circuit Breaker

Тактык, интеллект жана ишенимдүүлүктү талап кылган заманбап электр системалары үчүн Shanghai DADA Electric CO., LTD тарабынан Электрондук типтеги калыптанган кутучанын өчүргүчтөрү. төмөн вольттуу коргоодо жаңы стандартты белгилейт. Салттуу жылуулук-магниттик өчүргүчтөрдөн айырмаланып, бул интеллектуалдык MCCB микропроцессорго негизделген электрондук каттам блогун колдонот, бул өтө так, программалануучу ашыкча ток коргоосун - айлана-чөйрөнүн температурасынын өзгөрүүсүнө каршы иммунитетти камсыз кылат.

40%дан 100%га чейин жөнгө салынуучу орнотуулары менен (жылуулук) жана 1,5×тен 12×In (магниттик), ал маалымат борборлорунда, өнөр жай ишканаларында, ооруканаларда жана кайра жаралуучу энергия системаларында комплекстүү координациялоо үчүн теңдешсиз ийкемдүүлүктү сунуштайт. 400V/415V боюнча 100Адан 1600Ага чейин бааланган, ал компакт дизайнды өркүндөтүлгөн функционалдуулук менен айкалыштырат жана электроника иштебей калса дагы, экстремалдык бузулуулар учурунда катасыз түз сапарды камтыйт.

Негизги спецификациялар

Модели: CDADA DAM2 / DE Сериялары (Электрондук типтеги Калыпталган каптоо өчүргүч)

Түрү: Электрондук калыптанган каптоо өчүргүч

Поляктар: 3P / 4P

Номиналдуу чыңалуу (Ue): 400V / 415V AC

Номиналдуу ток (In): 100A – 1600A

Сапар бирдиги: Микропроцессордук электрондук чыгаруу

Жылуулук жөндөө (Ir): 40% – 100% In

Магниттик жөндөө (Im): 1,5× – 12× In

Артыкчылыктары

★ Кеңири диапазон: 100A - 1600A(AC)

★ Compact өлчөмдөрү

★ Жөнгө салынуучу жылуулук жөндөө (40-100%) In.

★ Жөнгө салынуучу магниттик жөндөө (1,5-12 жолу) In.

★ Саякат баскычын камсыз кылуу.

★ Бөлүнгөн негизги жана жаа байланыштар

★ Аксессуарлардын кенен ассортименти.

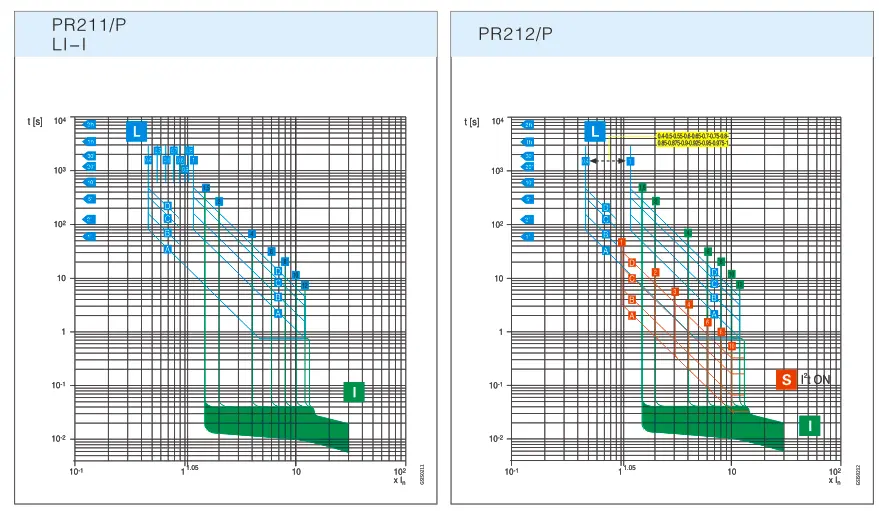

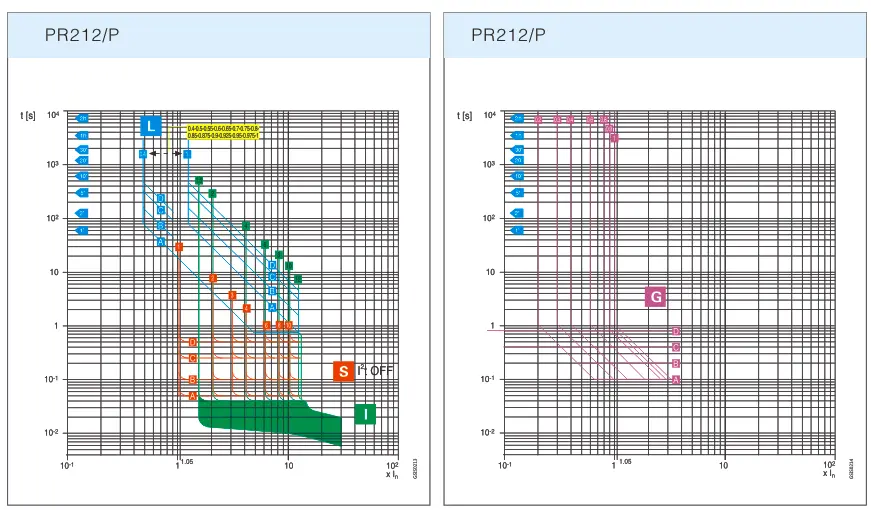

Электрондук чыгаруунун мүнөздүү ийри сызыгы

Электрдик параметрлер

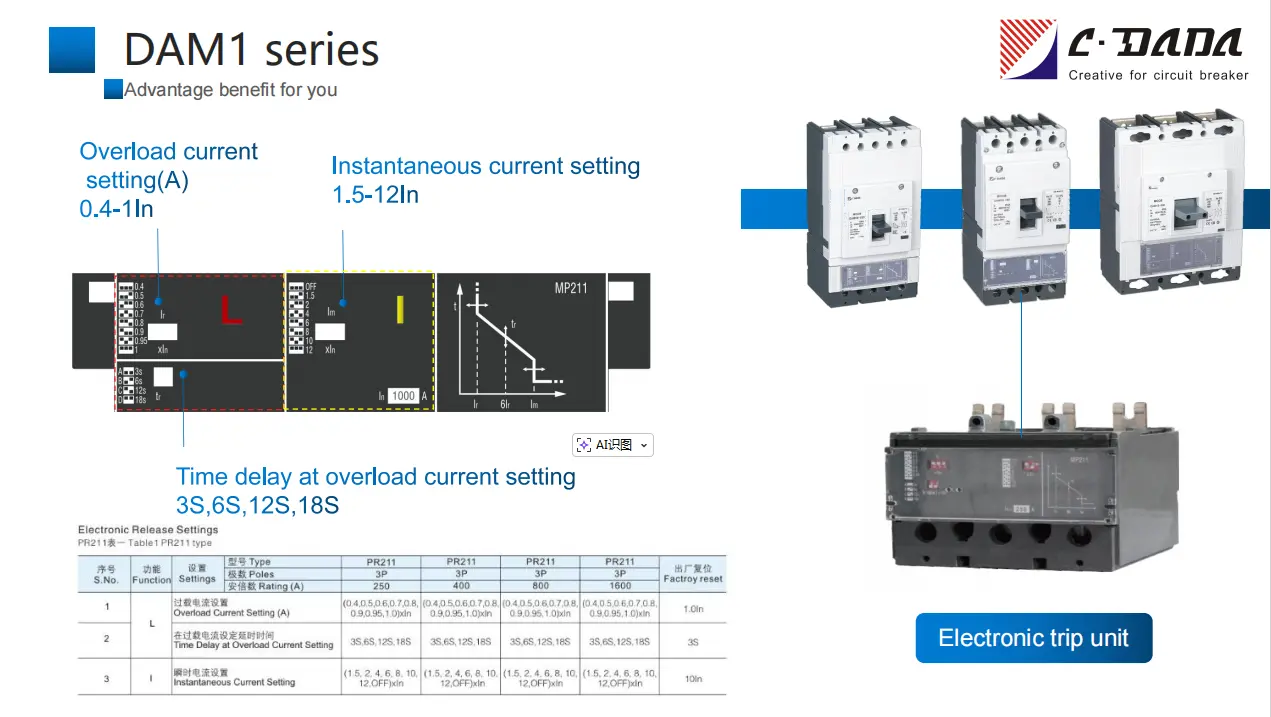

Таблица 1 PR211 түрү

S.No.

Функция

Орнотуулар

Түр

PR211

PR211

PR211

PR211

Factory баштапкы абалга келтирүү

поляктар

3P

3P

3P

3P

Рейтинг (A)

250

400

800

1600

1

L

Ашыкча жүктөө учурдагы жөндөө (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1.0In

2

Ашыкча жүктөө учурдагы жөндөөдөгү убакыттын кечигүү

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Заматта ток орнотуу

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

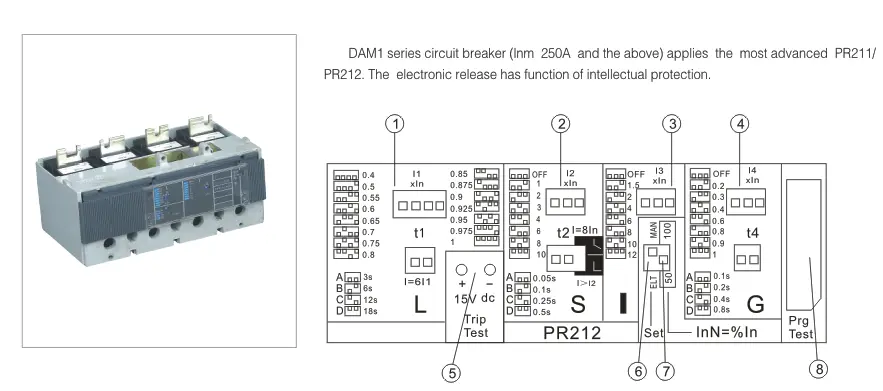

Таблица 2 PR212 түрү

S.No.

Функция

Орнотуулар

Түр

PR212

PR212

PR212

PR212

Factory баштапкы абалга келтирүү

поляктар

3P

3P

3P

3P

Рейтинг (A)

250

400/630

800

1600

1

L

Ашыкча жүктөө учурдагы жөндөө (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1.0In

2

Ашыкча жүктөө учурдагы жөндөөдөгү убакыттын кечигүү

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Кыска туташуу токунун жөндөөсү (A)

(1, 2, 3, 4, 6, 8, 10, ӨЧҮРҮҮ)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6In

4

Кыска туташуу токунун жөндөөсүндө убакыт кечигүү

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Заматта ток орнотуу

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

6

G

Жерге тийүү токунун жөндөөсү (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

1.0In

7

Жер кыртышын орнотууда убакытты кечиктирүү

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

Электр же электрондук параметрлерди тандоо

SET функциясы (ELT/MAN которуштуруу)

9

Нөл сызыгынын дип коммутаторунун параметрлерин орнотуу үчүн колдонулат

InN=%In, 50/100 которуштуруу

10

Туташуу өлчөөчү аспап үчүн розетка

Панелдик розетка

Эмне үчүн CDADA электрондук MCCB тандоо керек?

★ Чыныгы интеллект, жөн гана автоматташтыруу эмес
Микропроцессор тынымсыз учурдагы толкун формаларын талдап, так тескери убакытты, так убакытты жана көз ирмемдик коргоону камсыз кылат — ысыктан же эскирүүдөн эч кандай дрейфсиз.

★ Fail-Safe Design
Электрондук схема иштебей калса да, түздөн-түз электромагниттик бекиткич IEC 60947-2 коопсуздук ашыкча талаптарга жооп берген катуу кыска туташуу учурунда өчүргүчтүн иштебей калышын камсыз кылат.

★ Жогорку координация
Ультра кенен тууралоо диапазондору (40–100% Ir, 1,5–12× Im) агымдын өйдө/ылдый жагындагы түзмөктөр менен кемчиликсиз координациялоого мүмкүндүк берет — өчүрүү зонасын азайтат.

★ Келечектеги инфраструктура
Building Management Systems (BMS) же акылдуу тармактарга интеграциялоо үчүн кошумча байланыш модулдары (Modbus RTU, Profibus) менен шайкеш келет.

★ Дүйнөлүк сапат, атаандаштыкка жөндөмдүү баа

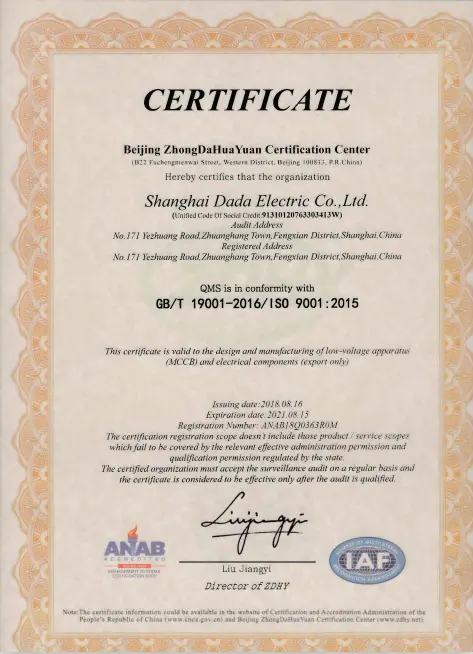

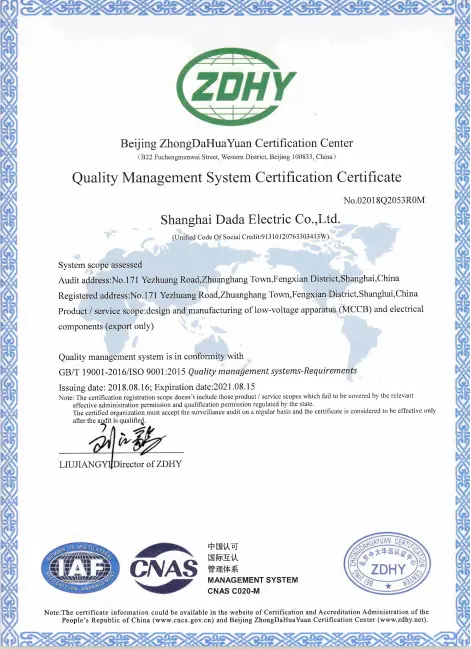

Шанхайда ISO 9001 стандартына ылайык өндүрүлгөн, эл аралык сертификаттары бар — Азиядагы экономикалык эффективдүү европалык деңгээлдеги аткарууну сунуш кылат.

★ Бизде өнүмдөрдү өнүктүрүүгө, жакшыртууга жана ыңгайлаштырууга багытталган 15 инженерден турган атайын командабыз бар.

Идеалдуу колдонмолор

Дата борборлору: так тандалма өчүрүү менен каскаддык каталарды алдын алыңыз

Ооруканалар: Жашоону колдоо системалары үчүн үзгүлтүксүз электр кубатын камсыз кылуу

Өнөр жай автоматташтыруу: VFD, жумшак стартер жана робототехника менен координациялоо

Күн/шамал фермалары: өзгөрүлмө муун профилдерине ыңгайлашыңыз

Акылдуу коммерциялык имараттар: Кошумча эсептегичтерсиз энергиянын мониторингин иштетүү

Көп берилүүчү суроолор (FAQ)

Q1: Электрондук MCCB жылуулук-магниттиктен эмнеси менен айырмаланат?

A1: Электрондук типтеги калыптанган кутучанын өчүргүчтөрү учурдагы жана триггердик сапарларды жогорку тактык менен талдоо үчүн микропроцессорду колдонушат. Алар айлана-чөйрөнүн температурасына таасир этпейт, кеңири тууралоо диапазондорун сунуштайт жана биметалл/соленоиддердин негизиндеги жылуулук-магниттик түрлөрүнөн айырмаланып, жүктөө маалыматтарын каттоону камсыздай алат.

Q2: 1600A электрондук MCCB 4 уюлдук конфигурацияда барбы?

A2: Ооба — 250Адан 1600Ага чейинки бардык CDADA электрондук MCCB 3P жана 4P версияларында жеткиликтүү.

Q3: Электрондук сапар бирдиги кыска туташуу учурунда иштебей калса, эмне болот?

A3: Ажыраткыч механикалык резервди камтыйт: экстремалдуу бузулуу агымдары учурунда (>12×In), магниттик бекиткич түз ачууну ишке киргизет — ал тургай электроника оффлайн режиминде болсо да коопсуздукту камсыз кылат.

Q4: Мен реалдуу убакыт учурдагы баалуулуктарды көзөмөлдөй аламбы?

A4: Ооба—электрондук сапар бирдиги энергияны башкаруу үчүн пайдалуу, тандалган убакыт терезелеринде (мисалы, 24 саат) көз ирмемдик, макс, мин жана орточо токту көрсөтөт.

Q5: Эмне үчүн башка акылдуу MCCB бренддер караганда CDADA тандап?

A5: CDADA сунуш кылат:

● Чыныгы эки диапазонду жөнгө салуу (көптөгөн атаандаштар Im'ди ≤10× менен чектешет)

● Иштебей турган механикалык резервдик көчүрүү (баардык эле “электрондук” MCCBлерде мындай жок)

● Компакт өлчөм — эски панелдерге өзгөртүүсүз туура келет

● Күчтүү глобалдык сертификация портфолиосу (ASTA, KEMA, CE)

● Англис тилиндеги техникалык колдоосу менен OEMге ылайыктуу баа
