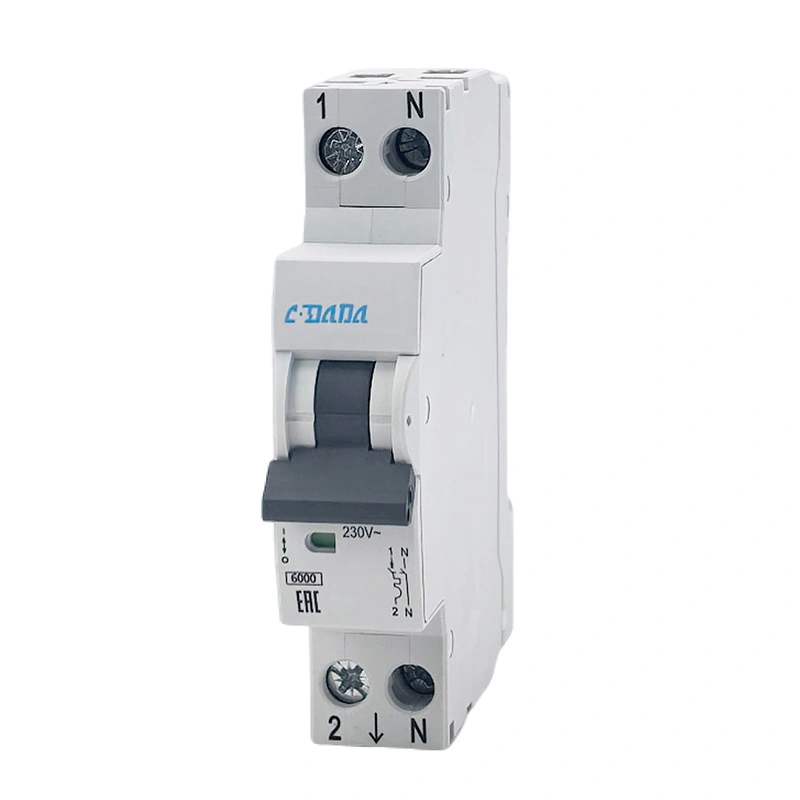

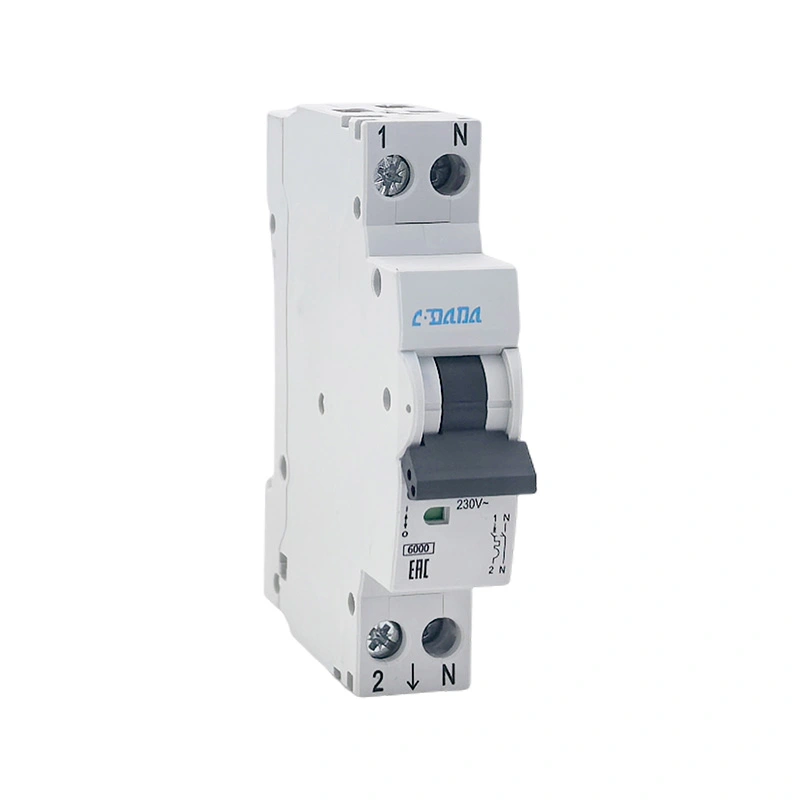

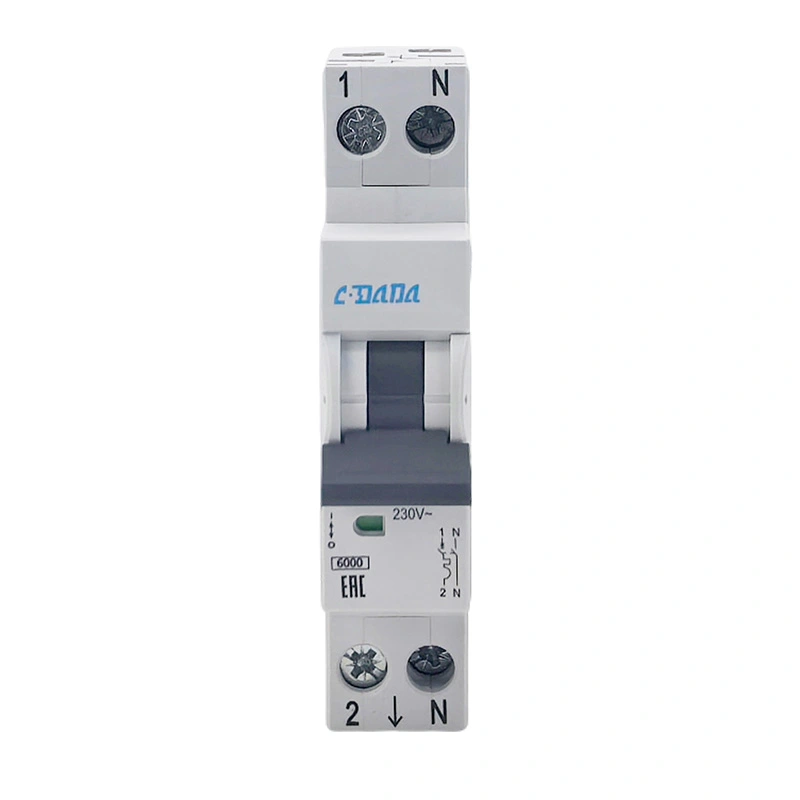

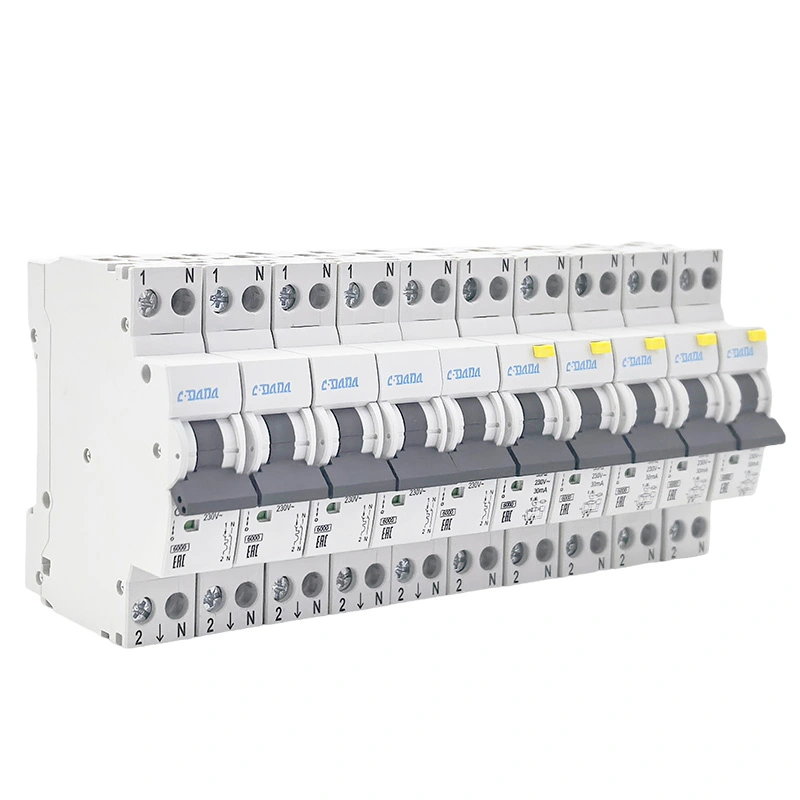

Миниатюралык өчүргүч DPN 6KA
Model:DAB7N
CDADA миниатюралык өчүргүч DPN 6KA жапырт сатып алуулар үчүн идеалдуу, IEC60898-1 менен шайкеш келген жогорку сапаттагы 1P+N миниатюралык автоматтык өчүргүч тиричилик жана коммерциялык чынжырларды коопсуз коргоо үчүн. Ал эки үзгүлтүктүү дизайнды жана туруктуу жылуулук-магниттик өчүрүүнү колдонот, DIN рельсине орнотуу оңой жана тейлөө үчүн жөнөкөй. Бул ар кандай төмөн чыңалуудагы электр системалары үчүн коопсуз электр менен жабдууну камсыз кылуу, узак кызмат мөөнөтү менен ишенимдүү түзүмүн айкалыштырат.
CDADA DAB7N Miniature Circuit Breaker DPN 6KA - бул 40+ жылдык тажрыйбасы бар ишенимдүү өндүрүүчү Шанхай DADA Electric тарабынан өз алдынча иштелип чыккан профессионалдуу 1P+N кош тыныгуу миниатюралык өчүргүч. 6кА жогорку үзүү жөндөмдүүлүгү, синхрондуу иштөөсү жана N-уюл "биринчи жаса, кийинчерээк сындыруу" дизайны менен ал жааны өчүрүүнү натыйжалуу жакшыртат жана схемаларды жана жабдууларды коопсуз коргойт. Бөлүштүрүү кутучаларында, үйдү жасалгалоодо, коммерциялык күчтө жана жарыктандыруу схемаларында кеңири колдонулат, бул дүйнөлүк сатып алуучулар, дистрибьюторлор жана OEM кардарлары үчүн биринчи тандоо.

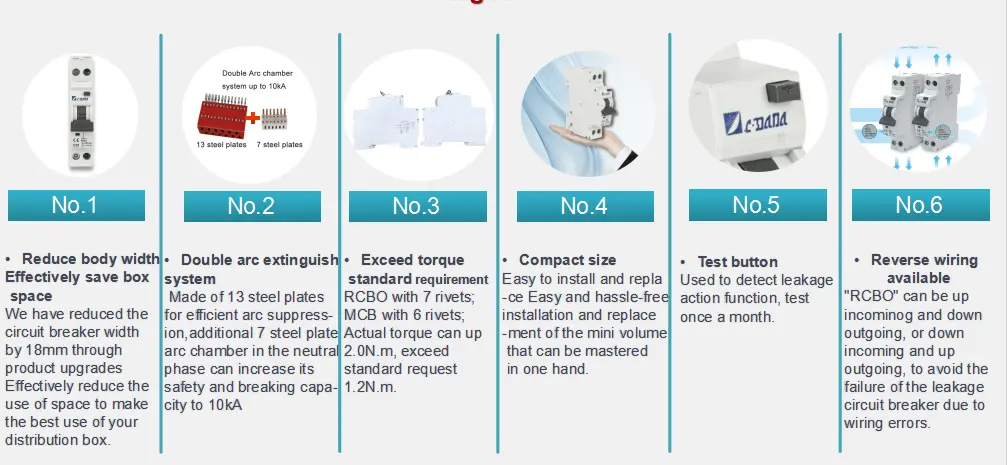

MCB DPN 6KA'нын кандай артыкчылыктары бар?
★ 1P+N DPN түзүмү, кош үзүү чекиттери, коопсуз жана ишенимдүү
★ N уюл биринчи жасап, кийинчерээк сынат, жааны сындыруу жөндөмдүүлүгүн жогорулатат
★ 6kA реалдуу үзүү жөндөмдүүлүгү, күчтүү кыска туташуу коргоо
★ Compact 17.8mm туурасы, кабинет мейкиндигин үнөмдөйт
★ B/C өчүрүү ийри ар кандай жүк үчүн жеткиликтүү
★ IP20 коргоо даражасы, тийүү коопсуз
★ Wide зымдар диапазону: 1-25mm² ийкемдүү кабель
★ DIN темир жол монтаждоо, тез жана туруктуу орнотуу
★ Жогорку жана төмөнкү температурага каршылык: -25 ℃ ~ + 50 ℃
★ 20,000 эсеге чейин узак механикалык иштөө мөөнөтү
Тиркемелер
CDADA миниатюралык өчүргүч DPN 6KA кеңири колдонулат:
★ Турак жай имараттары, батирлер, виллалар, үй жасалгасы
★ Кеңселер, дүкөндөр, мейманканалар, мектептер, ооруканалар
★ Жарыктандыруу схемалары, электр розеткалары, чакан электр жабдуулары
★ Турмуш-тиричилик техникасы: суу жылыткычтар, кондиционерлер, электр жылыткычтар
★ Эски схеманы кайра куруу жана бөлүштүрүү кутусун жаңылоо
★ Коммерциялык жана граждандык теменку вольттогу электр энергиясын белуштуруу системалары
Техникалык параметрлер таблицасы
| пункт | Спецификация |
| Модел | DAB7N-40 |
| Продукт аты | MCB DPN 6KA |
| Стандарт | IEC60898-1 |
| поляктар | 1P+N (2P) |
| Үзүү жөндөмдүүлүгү | 6кА |
| Номиналдуу ток | 6A,16A,20A,25A,32A,40A |
| Номиналдуу чыңалуу | AC 220/230/240V |
| Жыштык | 50/60 Гц |
| Tripping Curve | B / C |
| Insulation Voltage | 500V |
| Импульстук чыңалуу | 4кВ |
| Коргоо даражасы | IP20 |
| Механикалык жашоо | 20 000 жолу |
| Электрдик өмүр | 6000 жолу |
| Терминалдык момент | 1,5Н·м |
| Зымдарды өткөрүү кубаттуулугу | 1–25мм² |
| Иштөө Темп | -25℃ ~ +50℃ |
| Өлчөмдөр | 82,5×73,2×17,8мм |
Контур өлчөмдөрү
★ Узундугу: 82,5 мм
★ Бийиктиги: 73,2 мм
★ Туурасы: 17,8 мм (стандарттык 1 модулдук туурасы)
★ Монтаждоо: 35мм DIN темир жол
★ Зымдары: 1–25мм² ийкемдүү/катуу кабель үчүн ылайыктуу
★ Шина калыңдыгы: 0,8–2мм
Стандарттык тестирлөө заттары
★ 1.13Үчүп калбоо сыноосунда (≥1 саат)
★ 1,45-жылы өчүрүү сыноо (<1 саат)
★ 2.55In overload action test
★ Магниттик көз ирмемдик өчүрүү сыноо (B/C ийри үчүн 3In/5In)
★ Диэлектрик чыңалуу сыноо
★ Температураны жогорулатуу сыноо
★ Кыска туташуунун үзүү жөндөмдүүлүгүн сыноо (6кА)
★ Механикалык жана электрдик өмүр сыноо
★ Жогорку жана төмөнкү температурада иштөө сыноо

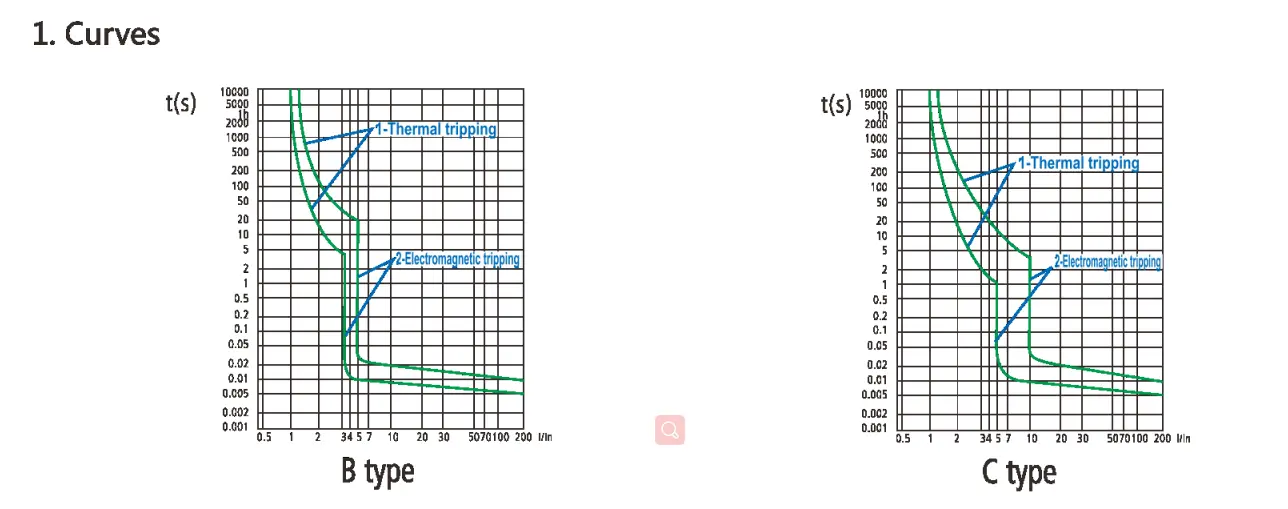

Катуу мүнөздүү ийри сызыктар
IEC 60898-1
Магниттик чыгаруу
Туташуу кыска туташуусу пайда болгондо, темир өзөгү бар магнит аркылуу заматта өчүрүү ишке ашат. IEC60898 стандартына ылайык, бул продукт үч түргө бөлүнөт: B, C жана D.
|
|
Сыноо агымы | Ачуу убактысы | Тиркемелер |
| B Curve | 3 млн 5 млн |
0.1 |
B түрү активдүү жүктөмгө гана тиешелүү: -Электр жылыткычы-Суу жылыткычы-Электр меши |
| C Curve | 510 млн |
0.1 |
С түрү кадимки жүктөм үчүн ылайыктуу: -Чампа -Электр розеткасы -Чакан кубаттуу мотор |
Термикалык чыгаруу
●Схемада ашыкча жүктөм пайда болгондон кийин, автоматтык өчүргүчтүн биметалдык тилкеси ысыктан улам ийилип, контакттар ажырап, натыйжада жылуулук өчүрүлөт;
●IEC стандарты ар кандай ашыкча жүк агымдары үчүн өчүрүү убактысынын диапазонун аныктайт;
●Маалымдама сыноо чөйрө температурасы 30 °C.
| Сыноо агымы | Ачуу убактысы |
| 1,13 млн | t z 1h(≦ 63A ичинде) |
| 1,45 млн | t<1с(≦ 63A ичинде) |
| 2,55 млн | 1s<1с<60s(In≤32A)1s |

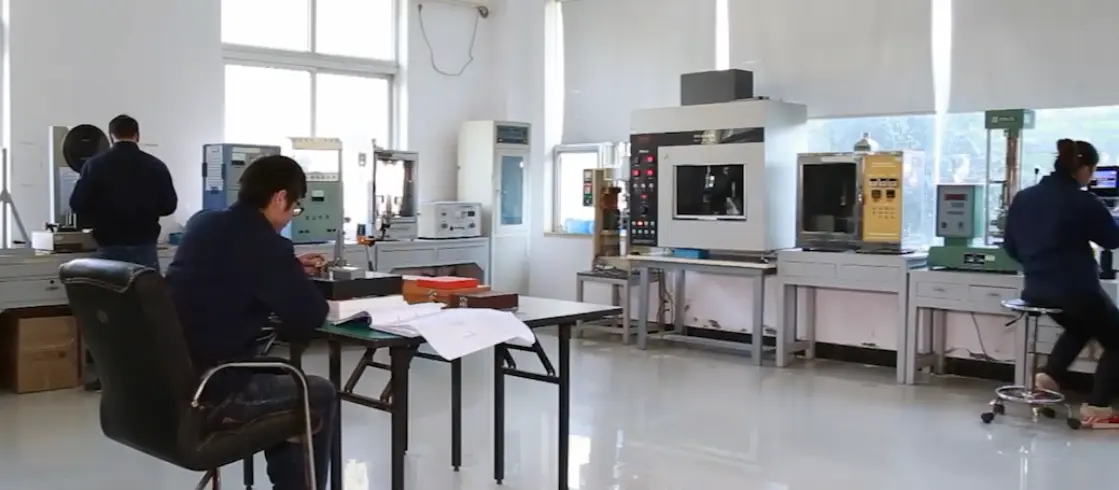

Сапатты көзөмөлдөө процесси
1. чийки затты текшерүү & күбөлүк текшерүү
2. Automatic сайынуу балчы & так металл штамптоо
3. Жарым фабрикаттарды чогултуу & калибрлөө
4. 100% толук өчүрүү мүнөздүү сыноо
5. Чыңалууга жана изоляциянын иштешине туруштук берүү
6. Жогорку жана төмөнкү температура карылык сыноо
7. Сырткы көрүнүшү, өлчөмү & логотип текшерүү
8. Акыркы таңгактоо & жөнөтүү текшерүү
Таңгактоо жана жеткирүү
★ Shockproof подкладка менен Стандарттык экспорттук картон
★ Топ кутуча чийилбеш үчүн пакеттелген
★ Таза этикетка: модели, учурдагы, уюлдары, саны, күбөлүк
★ Деңиз, аба жана кургактык ташуу үчүн ылайыктуу
★ Колдоо OEM пакеттөө, салт логотип жана энбелгиси
Кардар Ийгилик учурлары
CDADA MCB DPN 6KA 50дөн ашык өлкөлөргө жана аймактарга экспорттолгон:
★ Европа жана Азия дистрибьюторлору үчүн узак мөөнөттүү жапырт жеткирүү
★ Жакынкы Чыгыштагы жана Африкадагы тиричилик схемаларын жаңылоо долбоорлору
★ белгилүү эл аралык электр бренддер менен OEM кызматташуу
★ Кыймылсыз мүлк иштеп чыгуучулар үчүн колдоо энергия бөлүштүрүү
★ Электрдик подрядчылардын жана системалык интеграторлордун туруктуу заказдары
Эмне үчүн DADA Electric тандаш керек?
★ автоматтык өчүргүч R & D жана өндүрүү боюнча кесиптик тажрыйбасы 40+ жыл
★ 90% негизги компоненттери үйүндө өндүрүлгөн, туруктуу сапатты көзөмөлдөө
★ ISO9001 тастыкталган, эл аралык стандарттарга толук шайкеш келет
★ Complete күбөлүктөрү: CE, CB, CCC, ж.б.
★ Чоң өндүрүштүк кубаттуулугу, жапырт заказдарды тез жеткирүү
★ Кесиптик техникалык колдоо жана сатуудан кийинки тейлөө
★ рыноктун талаптарын канааттандыруу үчүн OEM & ODM өзгөчөлөштүрүү кабыл алуу
★ глобалдык логистикалык системасы, коопсуз жана өз убагында жеткирүү
