Бөлүштүрүү кутусу деген эмне жана ал эмне үчүн заманбап электр системаларында маанилүү?

A бөлүштүрүү кутучасытурак-жай, соода же өнөр жай болобу, ар кандай электр орнотуу абдан маанилүү компоненттеринин бири болуп саналат. Бул системаларды ашыкча жүктөөлөрдөн, кыска туташуулардан жана электрдик мүчүлүштүктөрдөн коргоп, электр энергиясын бир нече схемалар боюнча коопсуз жана натыйжалуу бөлүштүрүүчү борбордук хаб катары кызмат кылат. Бул макалада бөлүштүрүүчү кутуларды, анын ичинде алардын түзүмүн, иштөө принциптерин, түрлөрүн, тандоо критерийлерин, орнотууну эске алууларды, коопсуздук стандарттарын жана тейлөө практикасын терең жана практикалык түшүнүү камсыз кылынат. Ал ошондой эле инженерлерге, подрядчыларга жана мекеме жетекчилерине негизделген чечимдерди кабыл алууга жардам берүү үчүн колдонуучулардын жалпы көйгөйлөрүн жана реалдуу дүйнөдөгү ооруну чечет.

Мазмуну

• 1. Бөлүштүрүү кутучаларына киришүү
• 2. Бөлүштүрүү кутучалары эмне үчүн маанилүү?
• 3. Ички түзүлүшү жана компоненттери
• 4. Бөлүштүрүү кутучаларынын түрлөрү
• 5. Кантип туура бөлүштүрүү кутучасын тандоо керек
• 6. Орнотуу боюнча мыкты тажрыйбалар
• 7. Коопсуздук стандарттары жана коргоо өзгөчөлүктөрү
• 8. Жалпы көйгөйлөр жана көйгөйлөрдү чечүү
• 9. Техникалык тейлөө жана колдонуу мөөнөтүн узартуу
• 10. Техникалык салыштыруу таблицасы
• 11. Көп берилүүчү суроолор
• 12. Корутунду жана тармактык түшүнүк

1. Бөлүштүрүү кутучаларына киришүү

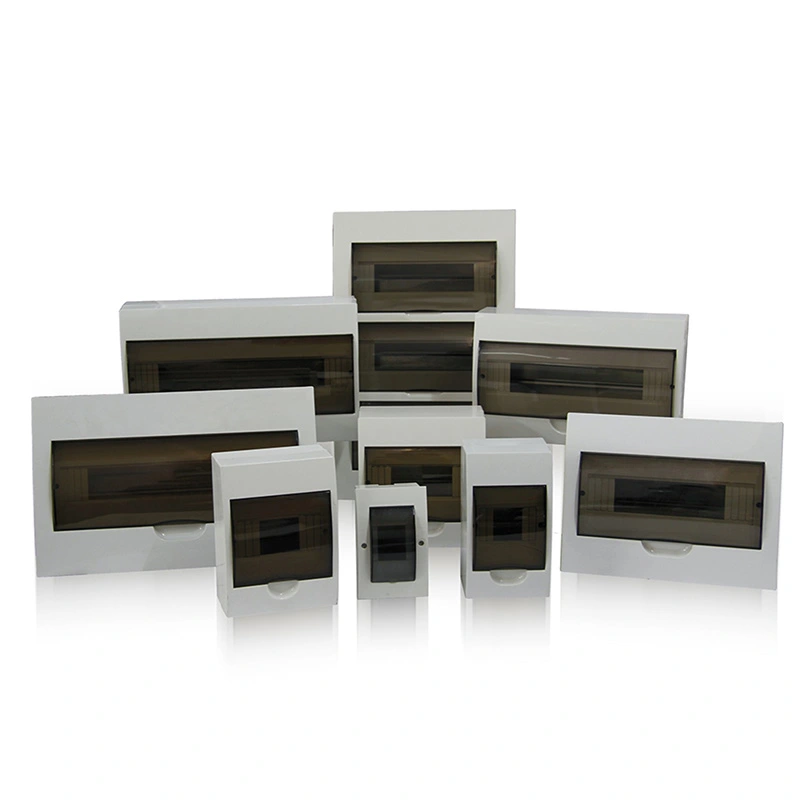

Бөлүштүрүүчү куту (көбүнчө DB кутусу, өчүргүч панели же электр панелинин тактасы деп аталат) ар кандай электр бөлүштүрүү системасынын негизги бөлүгү болуп саналат. Ал негизги камсыздоодон кирген энергияны алат жана аны бир нече чыгуучу схемаларга бөлүштүрөт. Ар бир схема, адатта, электр коопсуздугун камсыз кылуу үчүн өчүргүч же сактагыч менен корголгон.

Заманбап инфраструктурада приборлорду, автоматташтыруу системаларын жана өнөр жай машиналарын колдонуунун көбөйүшүнө байланыштуу электр жүктөрү татаалдашып баратат. Тийиштүү түрдө иштелип чыккан бөлүштүрүү кутусу болбосо, электр тутумдары тез-тез ашыкча жүктөмгө, натыйжасыздыкка жана коопсуздук коркунучтарына дуушар болмок.

2. Бөлүштүрүү кутучалары эмне үчүн маанилүү?

Бөлүштүрүү кутулары жөн гана пассивдүү тосмолор эмес; алар активдүү электр туруктуулугун жана коопсуздугун камсыз кылат. Алардын маанилүүлүгүн бир нече көз караштан түшүнсө болот:

• Коопсуздукту коргоо:Электрдик ашыкча жүктөөнү, кыска туташууну жана өрт коркунучун алдын алат.
• Энергияны башкаруу:Электр энергиясын схемалар боюнча бирдей бөлүштүрөт.
• Системаны уюштуруу:Зымдарды структураланган жана башкара ала тургандай сактайт.
• Көйгөйлөрдү чектөөгө алуу:Бүткүл системага таасир этпестен белгилүү бир схемаларды өчүрүүгө мүмкүндүк берет.
• Масштабдуулук:Электрдик жүктөрдү келечекте кеңейтүүнү колдойт.

Турак жайларда бөлүштүрүүчү куту жарыктандыруунун, кондиционерлердин жана приборлордун коопсуз иштешин камсыздайт. Өндүрүштүк чөйрөлөрдө, ал жогорку кубаттуу техника жана үзгүлтүксүз операциялар үчүн ого бетер маанилүү болуп калат.

3. Ички түзүлүшү жана компоненттери

Кадимки бөлүштүрүү кутучасы коопсуз жана натыйжалуу электр энергиясын бөлүштүрүүнү камсыз кылуу үчүн чогуу иштеген бир нече негизги компоненттерден турат.

• Негизги өчүргүч:Бүткүл системаны көзөмөлдөйт жана негизги коргоону камсыз кылат.
• Тармактык өчүргүчтөр:Жеке схемаларды ашыкча жүктөөдөн коргоңуз.
• Шиналар:электр энергиясын өткөрүү жана ички электр энергиясын бөлүштүрүү.
• Нейтралдуу жана Жер тилкелери:Туура жерге туташтыруу жана коопсуздукту камсыз кылуу.
• Корпусу:Коргоочу корпус металлдан же отко чыдамдуу пластиктен жасалган.
• Электр өткөргүч терминалдары:Кирүүчү жана чыгуучу кабелдер үчүн туташуу пункттары.

Ар бир компонент системанын ар кандай электрдик жүктөмдөрдүн туруктуулугун камсыз кылууда маанилүү ролду ойнойт.

4. Бөлүштүрүү кутучаларынын түрлөрү

Бөлүштүрүү кутучалары колдонууга, чыңалуу деңгээлине жана орнотуу чөйрөсүнө жараша ар кандай типте болот.

• Негизги бөлүштүрүүчү кеңеш (MDB):Коммуналдык тармактан электр энергиясын кабыл алуучу негизги бөлүштүрүү түйүнү.
• Бөлүштүрүү кеңеши (SDB):Кичинекей аймактарга же бөлүмдөргө күч бөлүштүрөт.
• Акыркы бөлүштүрүү кеңеши:Түздөн-түз акыркы колдонуучунун түзмөктөрүн энергия менен камсыз кылат.
• Өнөр жай бөлүштүрүүчү куту:Оор жүк ташуучу машиналар жана жогорку жүк чөйрөлөр үчүн иштелип чыккан.
• Турак жай бөлүштүрүүчү куту:Үйдө жана чакан имараттарда колдонулат.

Ар бир түрү белгилүү бир электр талаптарына дал келүү үчүн ар кандай кубаттуулук рейтинги жана коопсуздук талаптары менен иштелип чыккан.

5. Кантип туура бөлүштүрүү кутучасын тандоо керек

Туура бөлүштүрүү кутучасын тандоо коопсуздук жана аткаруу үчүн өтө маанилүү болуп саналат. Бир нече факторлорду эске алуу керек:

• Жүктөө жөндөмдүүлүгү:Коробка жалпы электр жүгүн көтөрө аларын текшериңиз.
• Схемалардын саны:Учурдагы жана келечектеги кеңейтүү муктаждыктарына жараша тандаңыз.
• Материалдын сапаты:Өнөр жай үчүн металл корпустар, турак жай үчүн пластик.
• Кирүү коргоо (IP рейтинги):Чаңга жана сууга туруктуулугун аныктайт.
• Шайкештик стандарттары:Эл аралык электр коопсуздук стандарттарына жооп бериши керек.

Начар тандоо көбүнчө ысып кетүүгө, тез-тез иштен чыгууга жана системанын бузулушуна алып келет.

6. Орнотуу боюнча мыкты тажрыйбалар

Туура орнотуу бөлүштүрүү кутусунун узак мөөнөттүү ишенимдүүлүгүн жана коопсуздугун камсыз кылат. Негизги практикалар төмөнкүлөрдү камтыйт:

• Кургак, желдетилген жана жеткиликтүү жерге орнотуңуз.
• Туура жерге туташтыруу жана жерге туташтырууну камсыз кылуу.
• Ар бир жүк үчүн туура номиналдык өчүргүчтөрдү колдонуңуз.
• Оңой аныктоо үчүн бардык схемаларды так белгилеңиз.
• Ашыкча ысып кетүүдөн жана башаламандыкка жол бербөө үчүн зымдарды иретке келтириңиз.

Кесиптик орнотуу өнөр жай жана соода системалары үчүн катуу сунушталат.

7. Коопсуздук стандарттары жана коргоо өзгөчөлүктөрү

Заманбап бөлүштүрүү кутучалары жабдууларды жана колдонуучуларды коргоо үчүн бир нече коопсуздук функцияларын камтыйт.

• Ашыкча токтун агымын алдын алуу үчүн ашыкча жүктөн коргоо.
• күтүлбөгөн жерден ката шарттарына кыска туташуу коргоо.
• агып аныктоо үчүн калдык ток түзмөктөр (RCD).
• Өркүндөтүлгөн системаларда дого катасынан коргоо.

IEC жана улуттук электр коддоруна ылайык келүү ар кандай чөйрөдө коопсуз иштөөнү камсыздайт.

8. Жалпы көйгөйлөр жана көйгөйлөрдү чечүү

Ал тургай, жакшы орнотулган бөлүштүрүү кутулары убакыттын өтүшү менен көйгөйлөргө дуушар болушу мүмкүн. Жалпы көйгөйлөргө төмөнкүлөр кирет:

• Тез-тез басып калуу:Көбүнчө ашыкча жүк же туура эмес шаймандар менен шартталган.
• Ашыкча ысып кетүү:Көбүнчө туташуулардын начардыгынан же зымдарынын аздыгынан.
• Коррозия:Тиешелүү коргоосуз нымдуу чөйрөдө болот.
• Ажыраткычтын катасы:Карылык компоненттери туура жооп бербей калышы мүмкүн.

Күнүмдүк текшерүү бул маселелерди эрте аныктоого жардам берет жана системанын иштебей калышынын алдын алат.

9. Техникалык тейлөө жана колдонуу мөөнөтүн узартуу

Туура тейлөө олуттуу бөлүштүрүү кутусунун иштөө мөөнөтүн узартат жана коопсуздукту жакшыртат.

• Зымдарды туташтыруунун боштугун дайыма текшерип туруңуз.
• Чаңдын топтолушуна жол бербөө үчүн ички компоненттерди тазалаңыз.
• Мезгил-мезгили менен өчүргүчтөрдү сынап көрүңүз.
• Бузулган же эскирген компоненттерди дароо алмаштырыңыз.
• Дисбаланстын алдын алуу үчүн жүктүн бөлүштүрүлүшүн көзөмөлдөңүз.

Жакшы сакталган система колдонуу шарттарына жараша он жылдан ашык убакыт бою натыйжалуу иштей алат.

10. Техникалык салыштыруу таблицасы

11. Көп берилүүчү суроолор

Q1: бөлүштүрүү кутусунун негизги милдети эмне?
Бул системаларды ашыкча жүктөөлөрдөн жана каталардан коргоп, электр энергиясын бир нече схемаларга коопсуз бөлүштүрөт.

Q2: Бөлүштүрүү кутучасы канча убакытка созулат?
Туура тейлөө менен, ал экологиялык шарттарга жана колдонууга жараша 10-20 жылга созулушу мүмкүн.

Q3: Бөлүштүрүү кутучасын жаңыртса болобу?
Ооба, эгерде корпус кеңейүүнү колдосо, кошумча схемаларды жана жаңыланган өчүргүчтөрдү орнотууга болот.

4-суроо: Бөлүштүрүү кутучасынын тез-тез иштен чыгышына эмне себеп болот?
Ашыкча жүктөлгөн схемалар, бузулган приборлор же зымдардагы көйгөйлөр жалпы себептерден болуп саналат.

Q5: кесиптик орнотуу зарыл?
Коопсуздук жана шайкештик себептерден улам, кесипкөй орнотуу өзгөчө өнөр жай системалары үчүн сунушталат.

12. Корутунду жана тармактык түшүнүк

Бөлүштүрүүчү куту – бул жөн гана электрдик корпус эмес, ал ар кандай коопсуз жана натыйжалуу электр энергиясын бөлүштүрүү системасынын өзөгү болуп саналат. Турак жай, соода жана өнөр жай секторлорунда электрге болгон суроо-талап өсүп жаткандыктан, ишенимдүү бөлүштүрүү системаларынын мааниси ого бетер маанилүү болуп калат.

Туура тандоо, орнотуу жана тейлөө энергиянын натыйжалуулугун жогорулатуу менен бирге операциялык тобокелдиктерди бир топ азайтат. Жогорку сапаттагы бөлүштүрүүчү кутуларга инвестиция салуу ар кандай электр инфраструктурасынын узак мөөнөттүү коопсуздугун жана туруктуулугун камсыздайт.

Заманбап инженердик практикада бөлүштүрүү системаларында майда-чүйдөсүнө чейин көңүл буруу операциялык ишенимдүүлүккө жана коопсуздукту камсыздоого түздөн-түз айланат.
