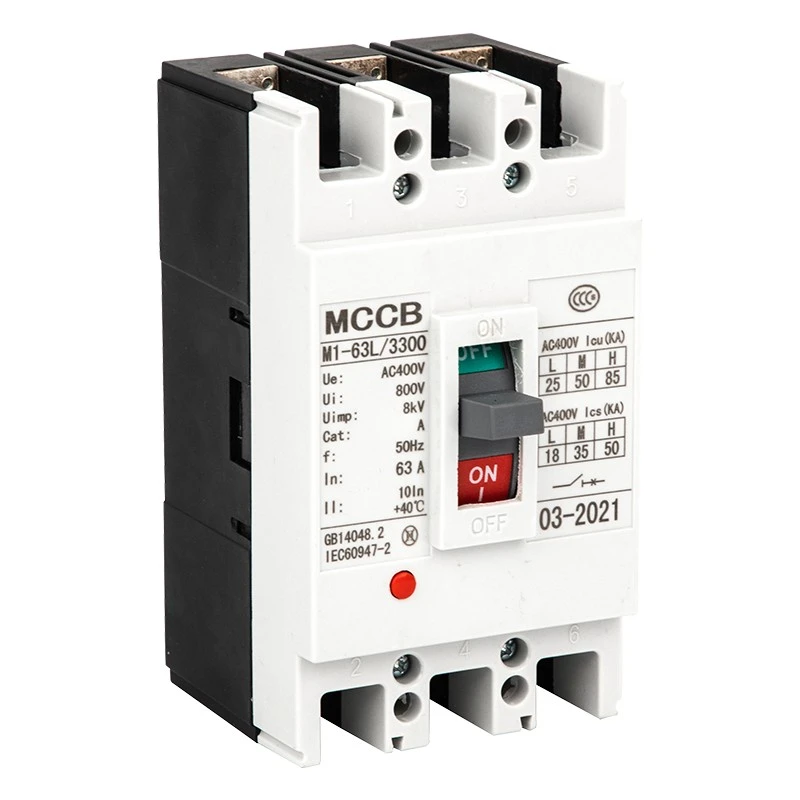

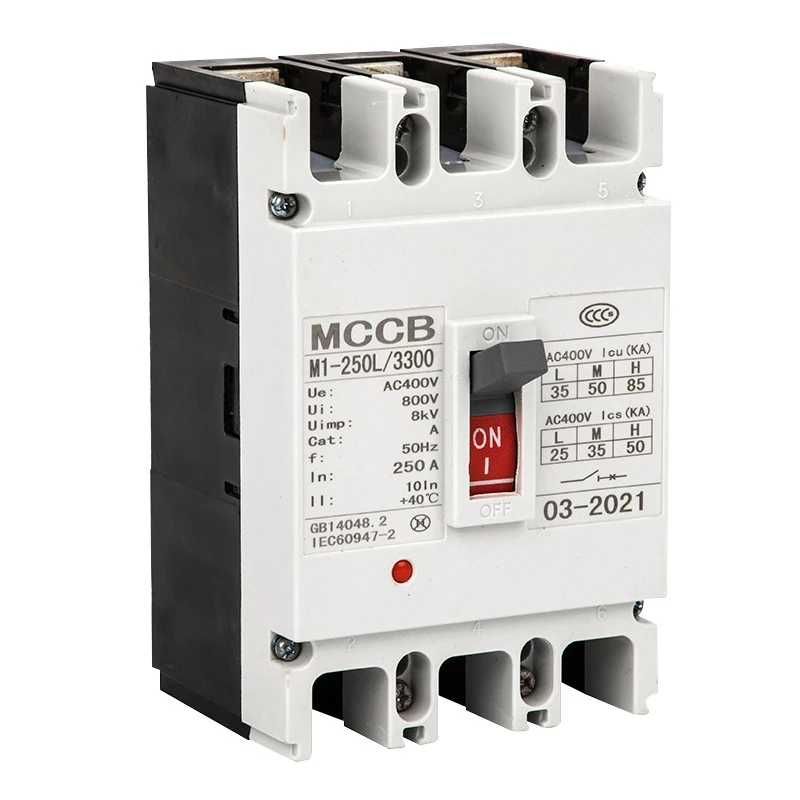

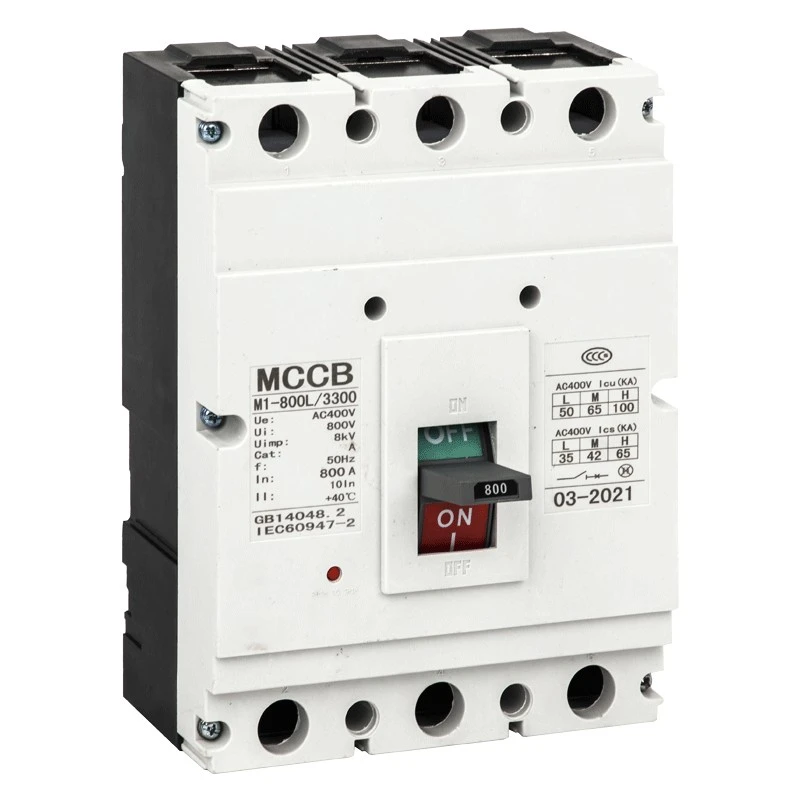

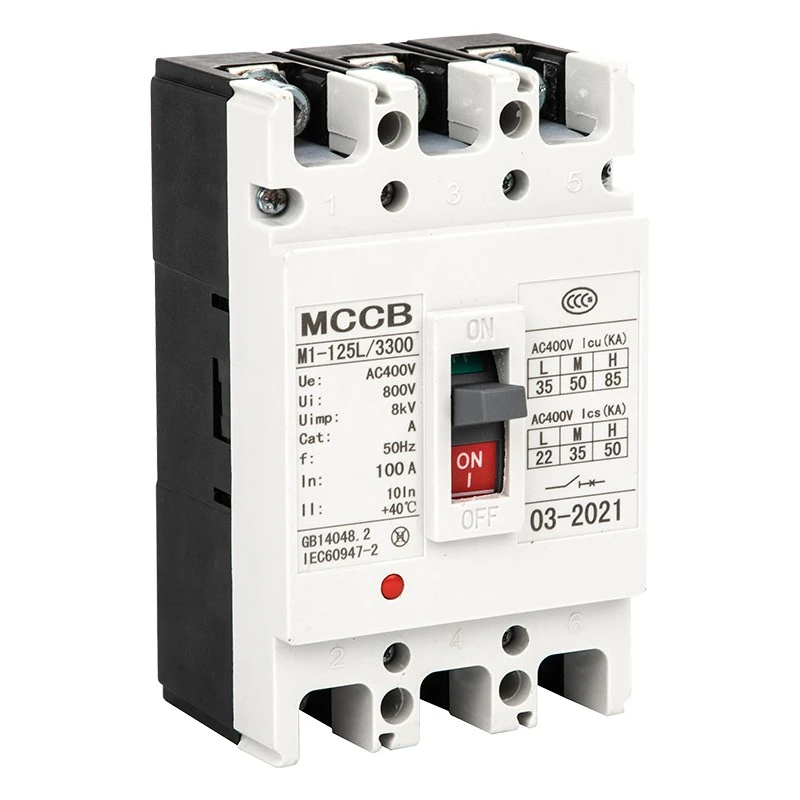

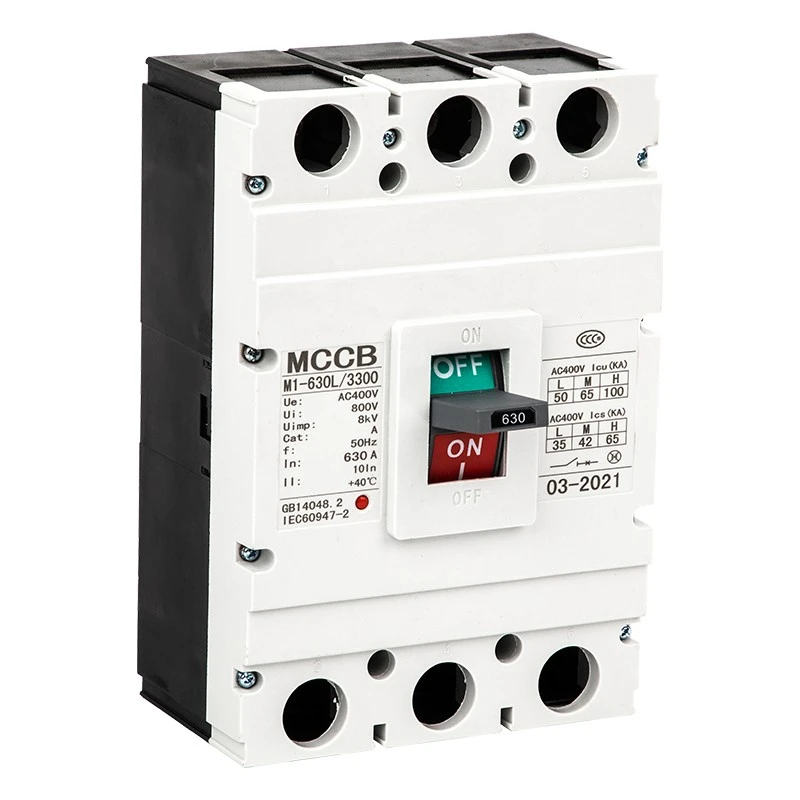

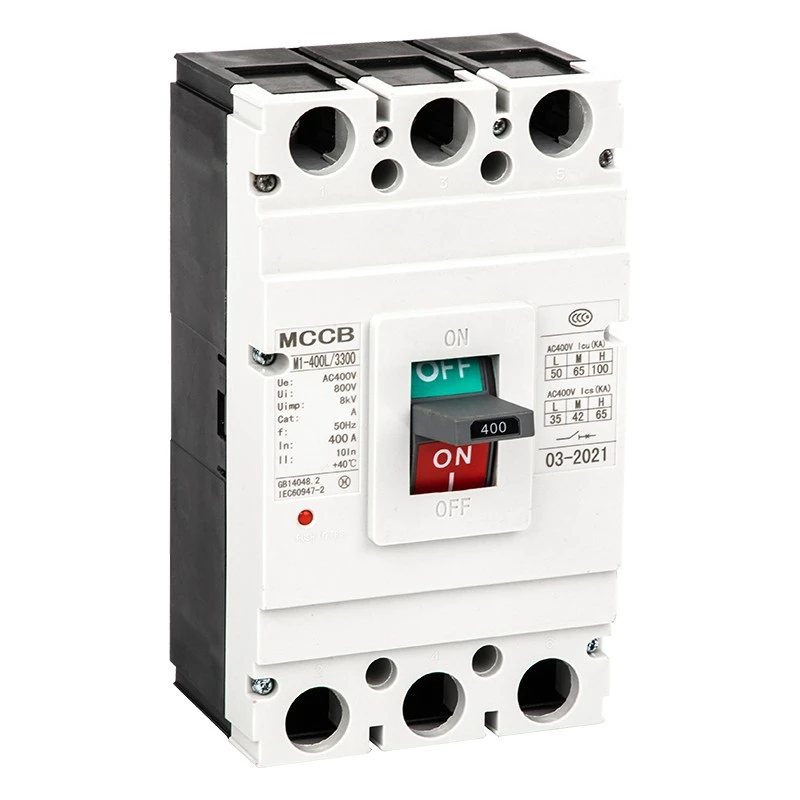

CM1 калыптанган корпустун өчүргүч

Бул DAM2 (CM1) сериясы CM1 калыптанган кутуча Circuit Breaker Shanghai DADA Electric Co., Ltd., Кытайда ишенимдүү өндүрүүчүсү жана жеткирүүчү тарабынан өндүрүлгөн жогорку өндүрүмдүүлүгү төмөн вольттуу коргоо түзүлүш болуп саналат. Номиналдуу изоляциялык чыңалуу 800V чейин, номиналдуу жумушчу чыңалуу 400V/690V жана номиналдык ток 63Адан 1600Ага чейин, ал электр энергиясын бөлүштүрүү, чынжырды коргоо, моторду башкаруу жана сейрек которуу үчүн кеңири колдонулат.

Бул серия вертикалдуу жана горизонталдуу орнотууну колдойт, IEC60947-2 стандартына ылайык келет жана электр жабдууларын ашыкча жүктөөдөн, кыска туташуудан жана чыңалуудан төмөн коргоону камсыз кылат.

Продукт өзгөчөлүктөрү

★ Rated жылуулоо чыңалуу: 800V; Жумушчу чыңалуу: 400V/690V

★ Учурдагы диапазон: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Breaking кубаттуулугу: L стандарт, M орто, H жогорку сындырып түрү

★ Жылуулук-магниттик жана электромагниттик кош чыгаруу режимдери

★ Vertical / горизонталдуу орнотуу, изоляция колдонуу үчүн ылайыктуу

★ Кеңири айлана-чөйрөнүн температурасы диапазону: -5℃~+40℃

★ Бийиктиги ≤2000м, булгануу даражасы 3

Тиркемелер

CDADA CM1 Калыпталган Case Circuit Breaker өнөр жай жана жарандык электр энергиясын бөлүштүрүү системаларында, анын ичинде фабрикаларда, имараттарда, маалымат борборлорунда, электр станцияларында, инфраструктурада, механикалык жабдууларда жана электр бөлүштүрүүчү шкафтарда кеңири колдонулат. Ал ошондой эле курулушта, металлургияда, мунай химиясында жана башка тармактарда моторду коргоо, схемаларды өзгөртүү жана коопсуз электр менен камсыздоо үчүн колдонулат.

Техникалык параметрлер

★ Стандарттар: IEC60947-2, GB14048.2

★ Жыштыгы: AC 50Hz/60Hz

★ Полюс: 1P, 2P, 3P, 4P

★ Чыгаруу: Жылуулук-магниттик (кош), электромагниттик (заматтык)

★ Заматта жөндөө: Бөлүштүрүү түрү 10In±20%; Мотор түрү 12In±20%

★ Орнотуу: Front зымдары, арткы зымдары, плагин түрү

★ Иштетүү: Кол менен, электр менен иштөө механизми

Контур жана орнотуу өлчөмдөрү

Биздин CM1 MCCB 63A–1600A моделдери үчүн толук өлчөмдөгү маалыматтарды, анын ичинде алдыңкы зымдарды, арткы зымдарды жана плагин түрүн камсыз кылат. Ар кандай кадр өлчөмдөрү (63/100/225/400/630/800/1250/1600) стандарттык кабинетти орнотуу үчүн H, H1, H2 өлчөмдөрүнө дал келген. Кол менен жана электр менен иштөө механизминин бийиктиги да оңой чогултуу үчүн стандартташтырылган.

Аксессуарлар жана функциялар

Ички аксессуарлар

★ Шунт чыгаруу: ишенимдүү өчүрүү үчүн 70% -110% номиналдык чыңалуу

★ Төмөнкү чыңалуудагы бошотуу: автоматтык коргоо үчүн чыңалуунун 35%–70% төмөндөшү

★ Көмөкчү байланыш жана ойготкуч байланыш: Сигнал пикири жана ката сигналы

★ Алдын ала төлөнгөн эсептегичтин атайын чыгаруу: өчүрүү 0,5–2 сек

Тышкы аксессуарлар

★ Кол менен иштөө механизми

★ Электр (мотор) иштөө механизми

★ Фазалык сепараторлор, монтаждоо бурамалары, шиналар комплекттери

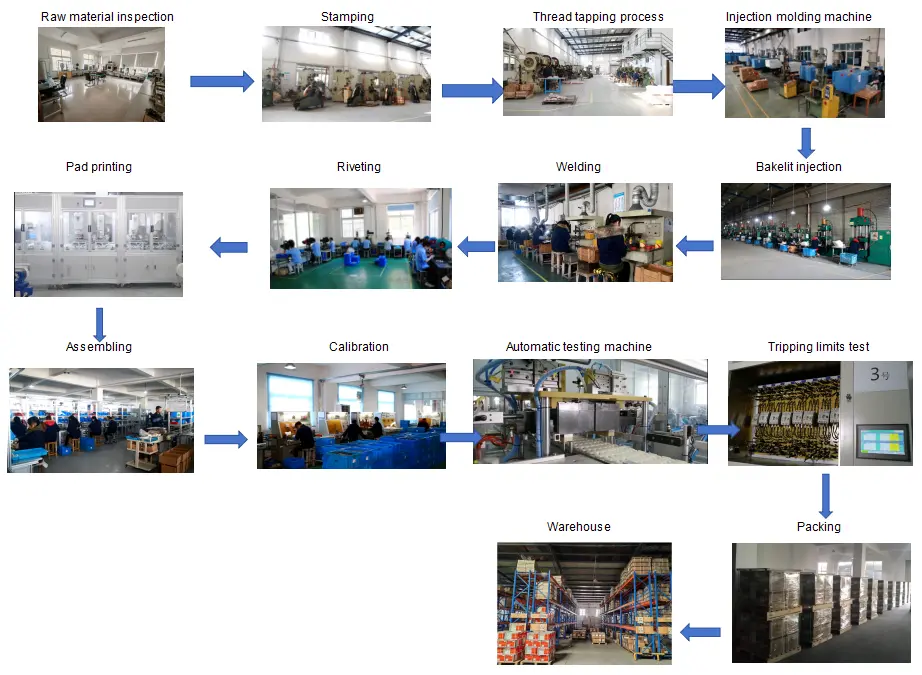

Сапатты башкаруу агымы

Чийки затты текшерүү → Өндүрүштү кайра иштетүү → Монтаждоо линиясы → Сапардын мүнөздүү сыноосу → Температуранын көтөрүлүшү → Кыска туташуу тести → Картаюу сынагы → Сырткы көрүнүшүн жана өлчөмдөрүн текшерүү → Таңгактоо → Ташуу алдында акыркы текшерүү

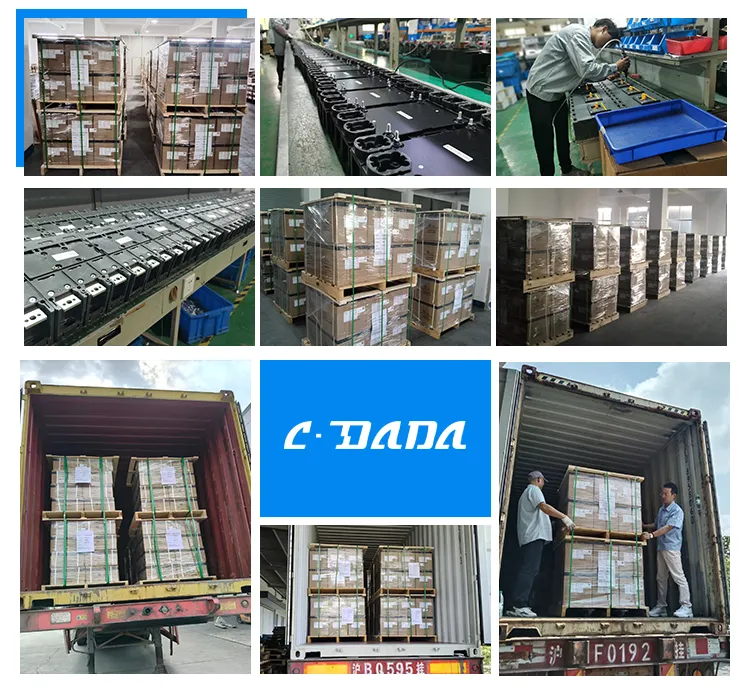

Таңгактоо жана жеткирүү

★ коопсуз ташуу үчүн стандарттык экспорттук картон + жыгач палет

★ этикетка: модели, учурдагы, уюл, саны, күбөлүк

★ Деңиз, аба жана кургактык логистикасына ылайыктуу

Сертификаттар

IEC60947-2, GB14048.2, CE, CB, ROHS жана башка эл аралык бекитүүлөр.

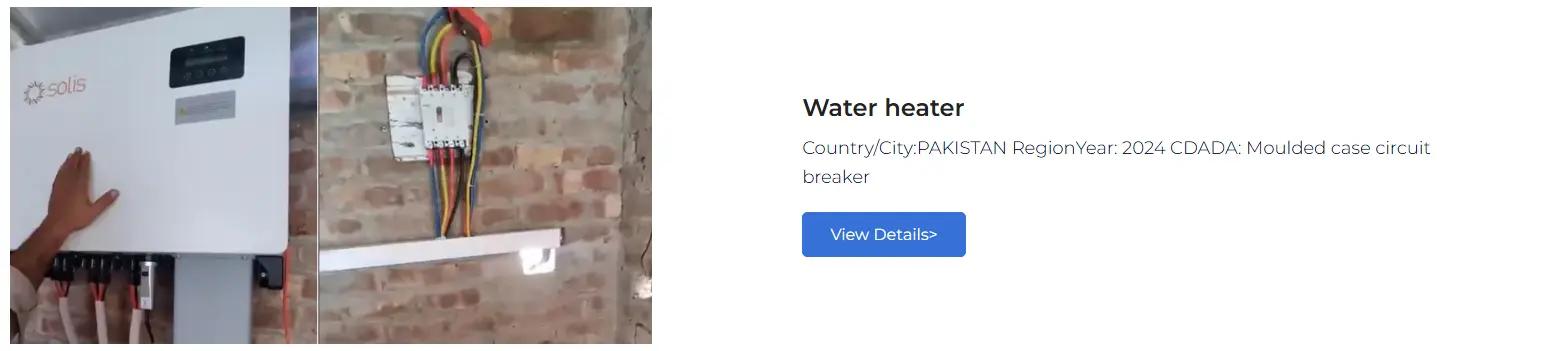

Кардарлар менен кызматташуу учурлары

CDADA DAM2 сериясы MCCB дүйнөлүк кардарларга, анын ичинде электр бөлүштүрүү тутумунун интеграторлоруна, өнөр жай жабдууларын өндүрүүчүлөргө, коммутаторлор заводдоруна, курулуш подрядчыларына жана Европадагы, Түштүк-Чыгыш Азиядагы, Жакынкы Чыгыштагы, Африкадагы жана Түштүк Америкадагы OEM бренддерине жеткирилди. Биз туруктуу жапырт камсыздоону жана узак мөөнөттүү өнөктөштөр үчүн ылайыкташтырылган чечимдерди сунуштайбыз.
