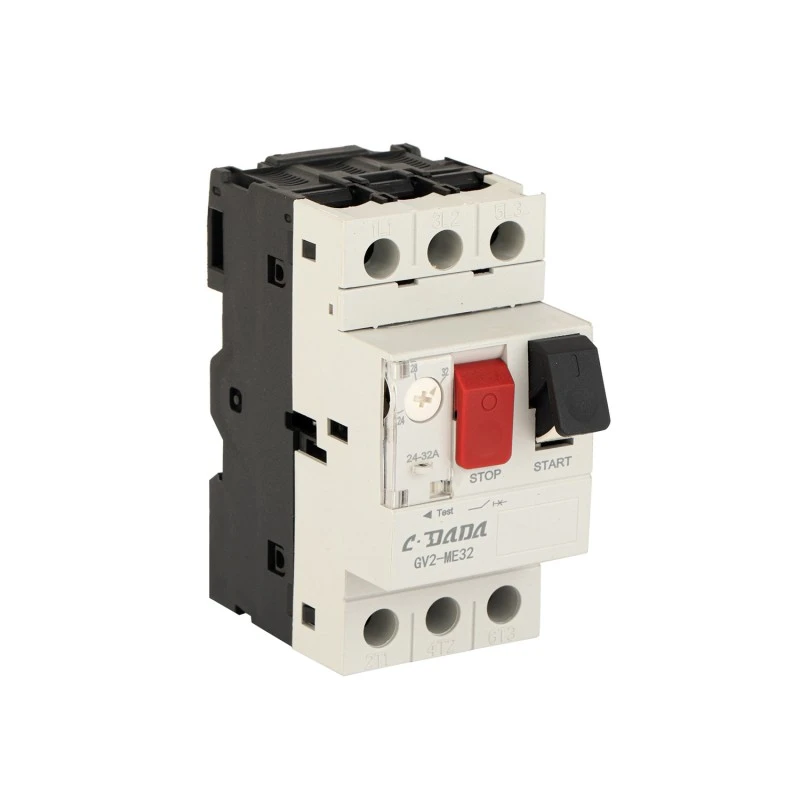

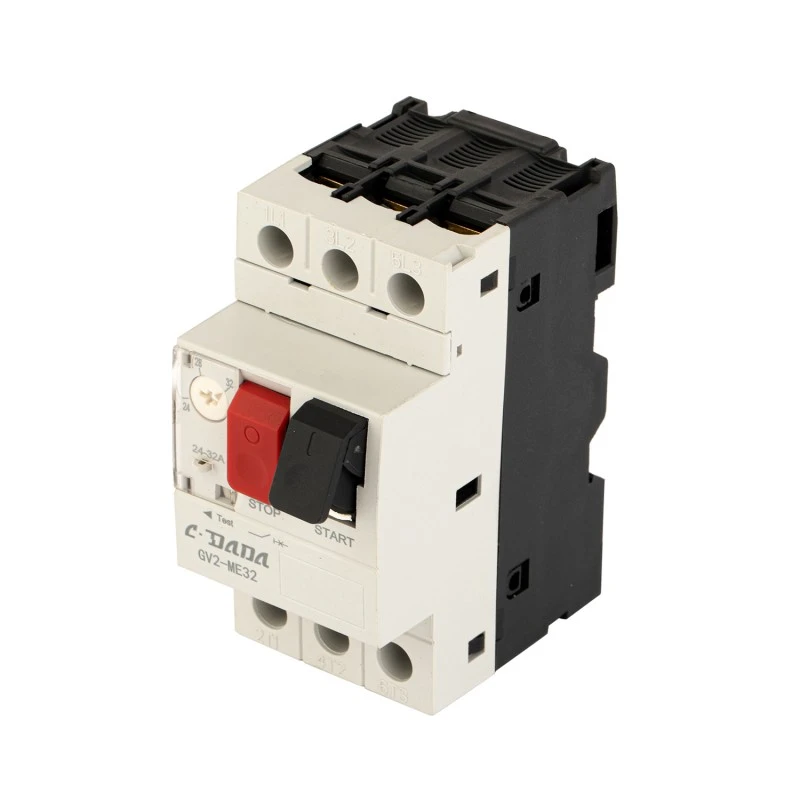

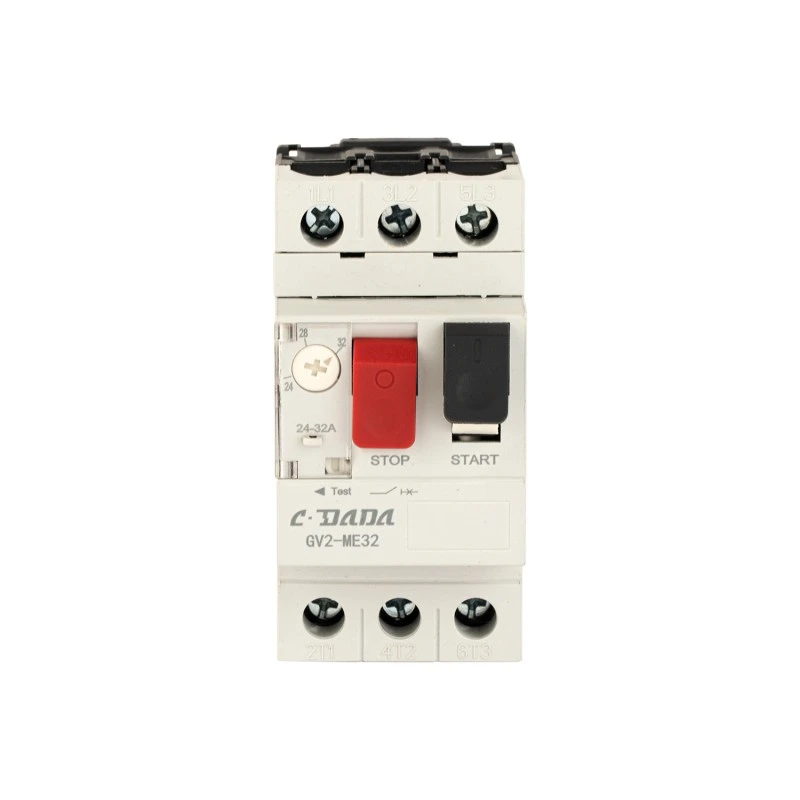

GV2 2P Мотор коргоо райондук өчүргүч

Shanghai DADA Electric CO., LTD тарабынан иштелип чыккан CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) менен мотор коргоону жөнөкөйлөтүңүз. кийинки муундагы технология платформасын жана толук автоматташтырылган өндүрүштү колдонуу. Бир фазалуу же эки фазалуу мотор схемалары үчүн иштелип чыккан GV2 2P ашыкча жүктөө, кыска туташуу, фазалык жоготуу (комплекттерде колдонулганда 3 фазалуу тиркемелер үчүн) жана изоляция функцияларын бир DIN рельсине орнотулган түзүлүштө бириктирет.

0,1Адан 32Ага чейин жөнгө салынуучу орнотуу диапазону, айлана-чөйрөнүн температурасынын өзгөрүшү үчүн жылуулук компенсациясы жана 690V номиналдык изоляциялык чыңалуу менен ал насостордогу, желдеткичтердеги, компрессорлордогу, конвейерлердеги жана HVAC системаларындагы чакан моторлорду ишенимдүү коргоону камсыз кылат. CE стандарттарына тастыкталган, 110,000 механикалык жана электрдик операцияларды камтыган жана кошумча контакттар, шунттарды чыгаруу жана төмөн чыңалуудан бошотуу сыяктуу кошумча аксессуарлар менен жабдылган CDADA GV2 MPCB мейкиндикти үнөмдөөчү 2-уюл форматында өнөр жайлык деңгээлдеги аткарууну камсыз кылат.

Негизги спецификациялар

Модель сериясы: GV2 2P MPCB

Бренд: CDADA | Өндүрүүчү: Shanghai DADA Electric CO.,LTD

Тастыктоо: CE

Поляктар: 2P (бир фазалуу моторлор үчүн идеалдуу же 3 фазалуу коргоо топтомунун бир бөлүгү катары)

Орнотуу учурдагы диапазону: 0.1A – 32A (терүү аркылуу жөнгө салынат)

Frame Rating: 32A

Номиналдуу иштөө чыңалуу: 690V AC

Номиналдуу изоляция чыңалуу (Ui): 690V

Импульстун туруктуулугу (Uimp): 6000V

Иштөө жыштыгы: 50/60Hz

Сапар классы: 10A (жалпы максаттагы моторлор үчүн стандарт)

Коргоо функциялары:

★ термикалык ашыкча жүк коргоо

★ Кыска туташуулардан коргоо

★ Фазалык жоготуудан коргоо* (*3-уюл конфигурациясында же координацияланган топтомдо колдонулганда)

★  Изоляция функциясы (көрүнүүчү тыныгуу)

★ Камтылган температура компенсация

Механикалык жашоо: 110 000 операция

Электрдик жашоо (AC-3, 400V): 110 000 операция

Катуу момент: 1,7 Н·м

Иштөө түрү: ачык-айкын сапар индикатору менен ON/OFF баскычы

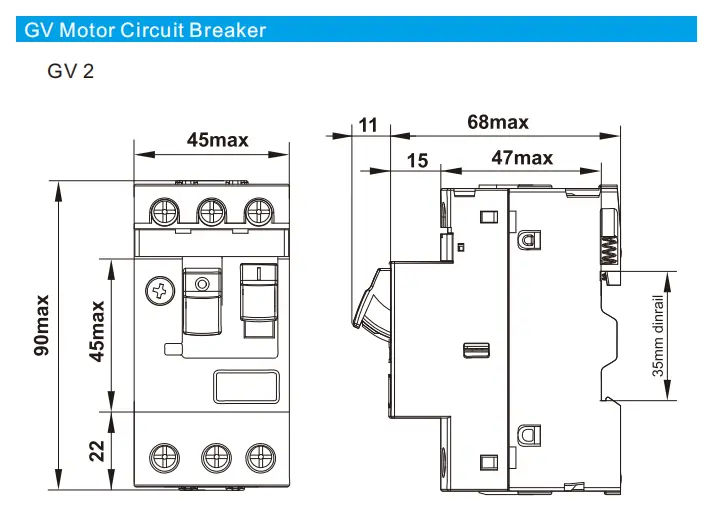

Монтаждоо: 35мм DIN темир жол

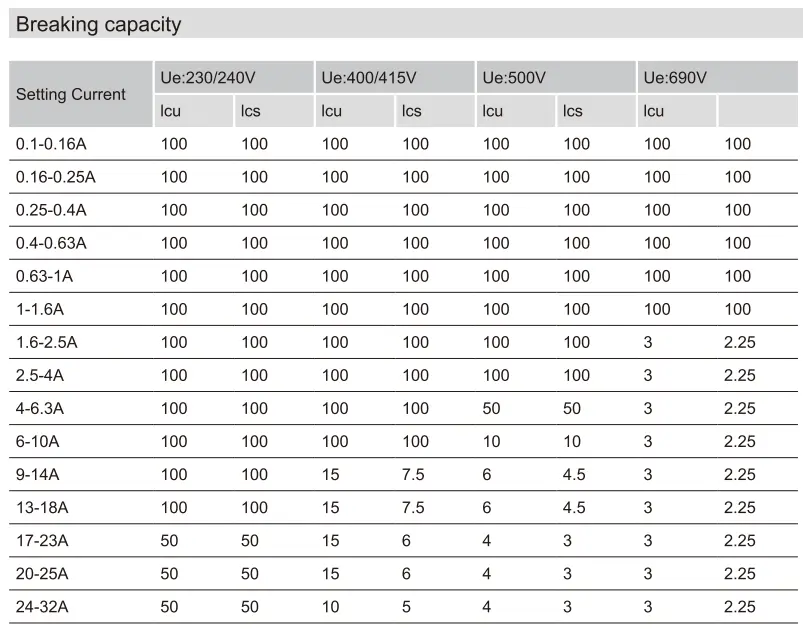

Техникалык маалымат баракчасы

Эмне үчүн CDADA GV2 2P кыймылдаткычты коргоочу өчүргүчтү тандайсыз?

★ Баары-бир-бир мотор коргоо

Автоматтык өчүргүч + жылуулук ашыкча жүктөө релесин + изоляторду бириктирет — өзүнчө компоненттерге муктаждыкты жок кылат.

★ Тактык жана туруктуулук

Температуранын компенсацияланган механизми айлана-чөйрөнүн өзгөрүшүнө карабастан (мисалы, ысык цехтер же муздак жертөлөлөр) үзгүлтүксүз өчүрүүнү камсыз кылат.

★ Жогорку туруктуулук

110 000 механикалык/электрдик циклдер — узак мөөнөттүү ишенимдүүлүк боюнча көптөгөн атаандаштардан ашып түшүү.

★ мейкиндикти үнөмдөөчү 2P дизайн

Компакт башкаруу панелдери, OEM машиналары жана панелдин кыймылсыз мүлкү чектелүү болгон кайра куруу долбоорлору үчүн идеалдуу.

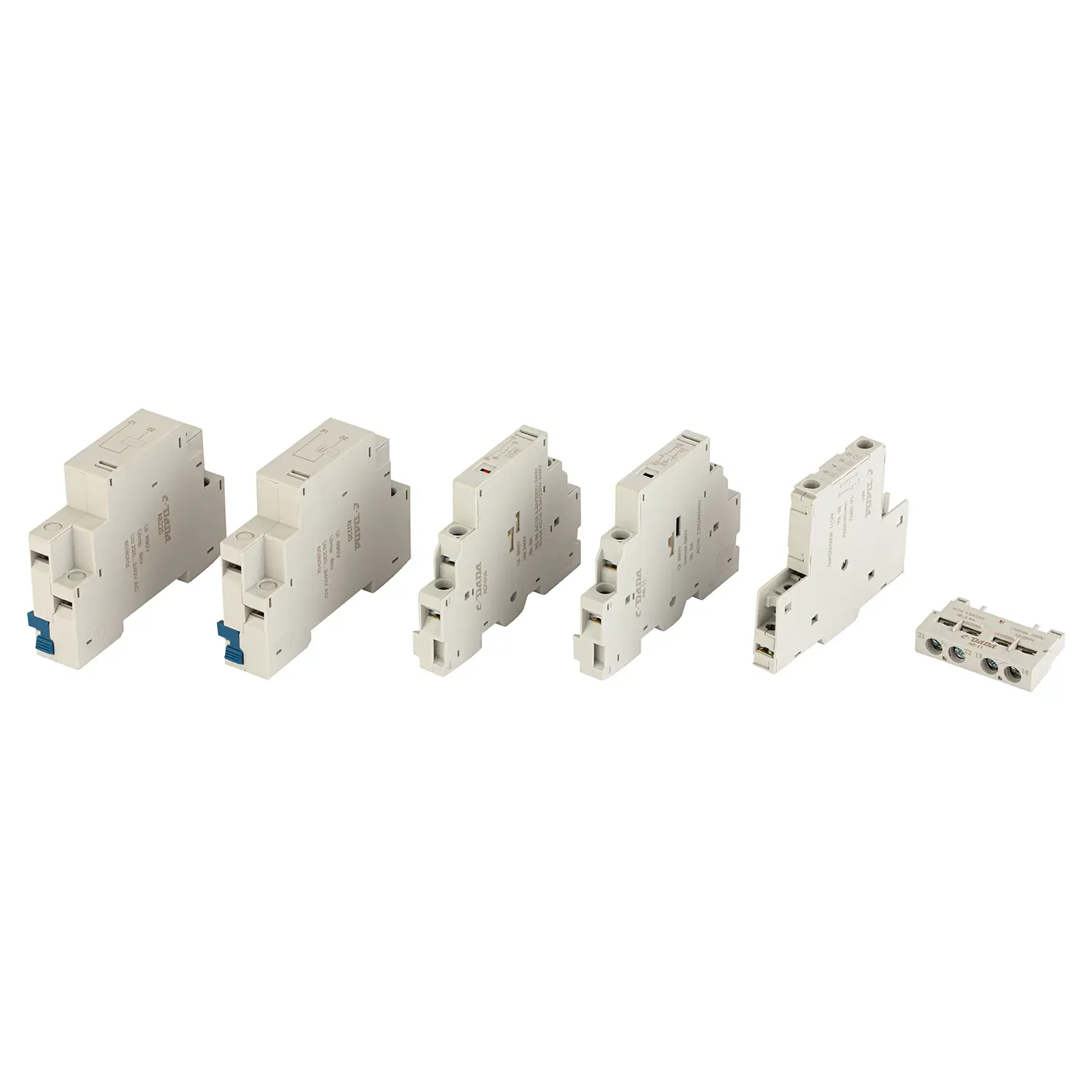

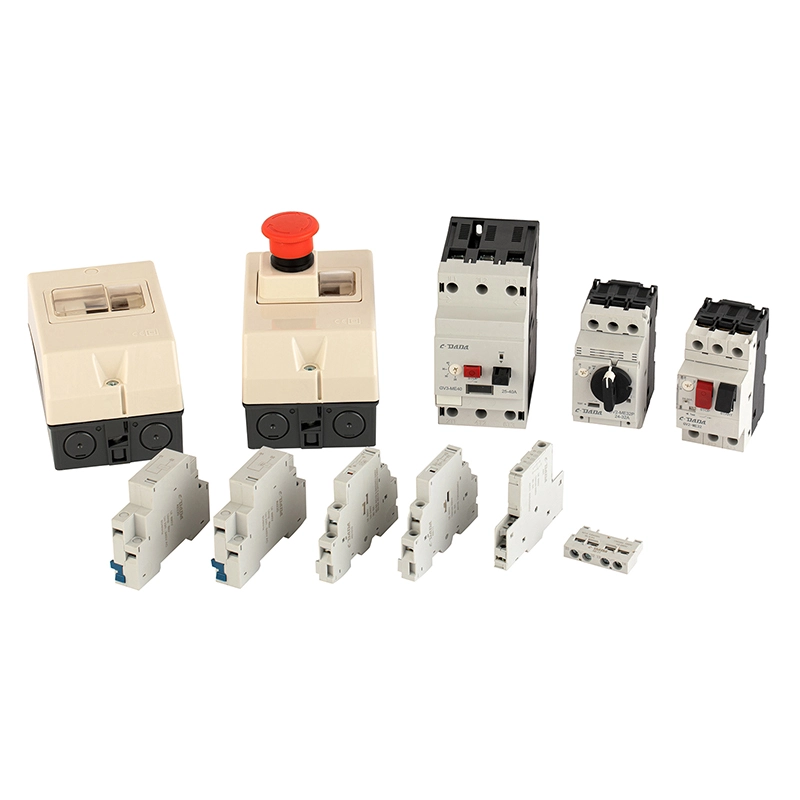

★ Толук аксессуар экосистемасы

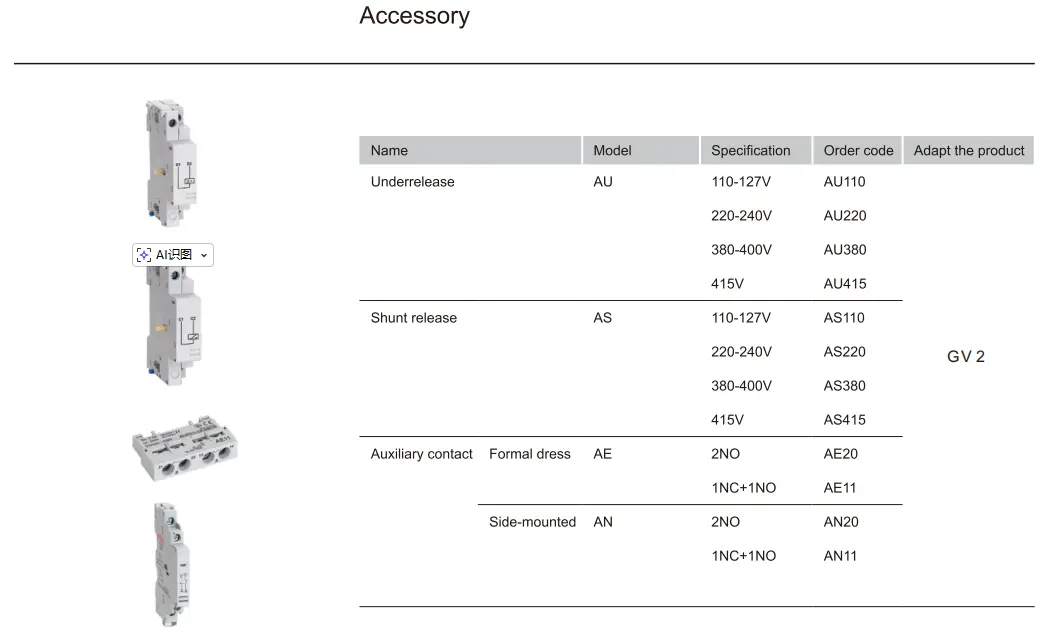

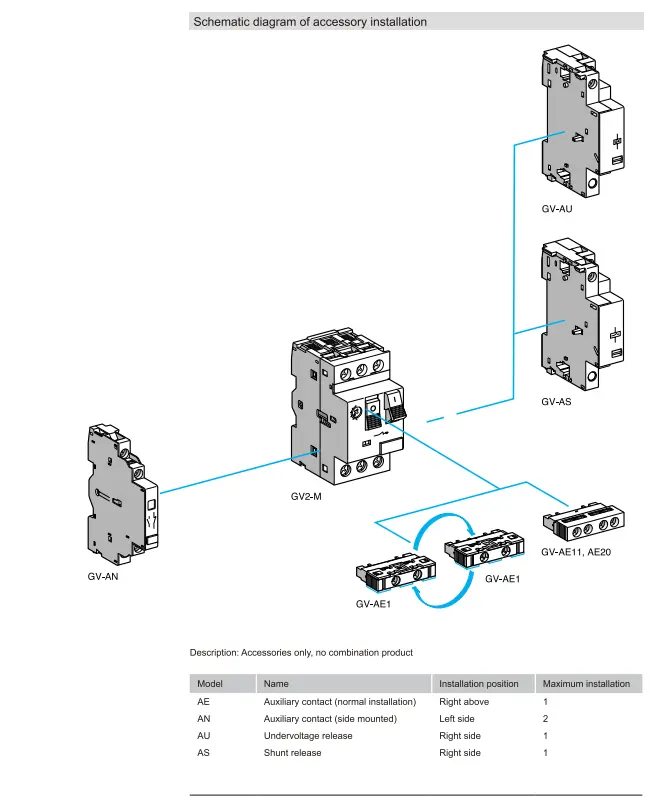

AE (алдынкы көмөкчү), AN (каптал көмөкчү), AU (төмөн чыңалуудан бошотуу), AS (шунттук сапар) колдойт — алыстан сигнализацияны, автоматтык өчүрүүнү же PLC интеграциясын иштетет.

★  Глобалдык шайкештик

CE 690V рейтинги менен тастыкталган - Европа, Азия, Африка жана Латын Америка базарлары үчүн ылайыктуу.

★ Ырааттуулук автоматташтырылган өндүрүш жабдуулары, стандартташтырылган операциялык жол-жоболору, катуу келген материалдарды текшерүү, процессте тестирлөө жана критикалык параметрлер үчүн акыркы 100% функционалдык тестирлөө аркылуу камсыз кылынат.

Типтүү колдонмолор

Бир фазалуу моторлор: Насостор, гараждын эшигин ачкычтар, кичинекей компрессорлор

OEM Machinery: Packaging машиналар, тамак-аш кайра иштетүүчү жабдуулар

HVAC системалары: желдеткич катушкалар, кичинекей муздаткычтар

Имаратты автоматташтыруу: лифттин жардамчылары, вентиляцияны башкаруу

Кайра куруу долбоорлору: Сактагычтарды + жылуулук релелерин интеграцияланган MPCB менен алмаштыруу

Көп берилүүчү суроолор

Q1: MPCB менен стандарттык өчүргүчтүн ортосунда кандай айырма бар?

A1: GV2 сыяктуу кыймылдаткычты коргоочу өчүргүч (MPCB) төмөнкүлөрдү камсыз кылат:

● Жөндөлүүчү термикалык ашыкча жүктөн коргоо (мотор FLC менен дал келет)

● Магниттик кыска туташуулардан коргоо

● Фазалык жоготууларды аныктоо (3P версияларында)

● Изоляция функциясы

→ Стандарттык MCB'лер мотору оптималдаштырылган эмес, кыска туташуулардан жана белгиленген ашыкча жүктөн коргоону сунуштайт.

Q2: 2P GV2 3 фазалуу моторду коргой алабы?

A2: Жалгыз эмес. 3 фазалуу кыймылдаткычтар үчүн сизге үч GV2 бирдиги (ар бир фазада бир) керек же 3P MPCB колдонуңуз. Бирок, 2P GV2 бир фазалуу моторлор же башкаруу схемалары үчүн идеалдуу.

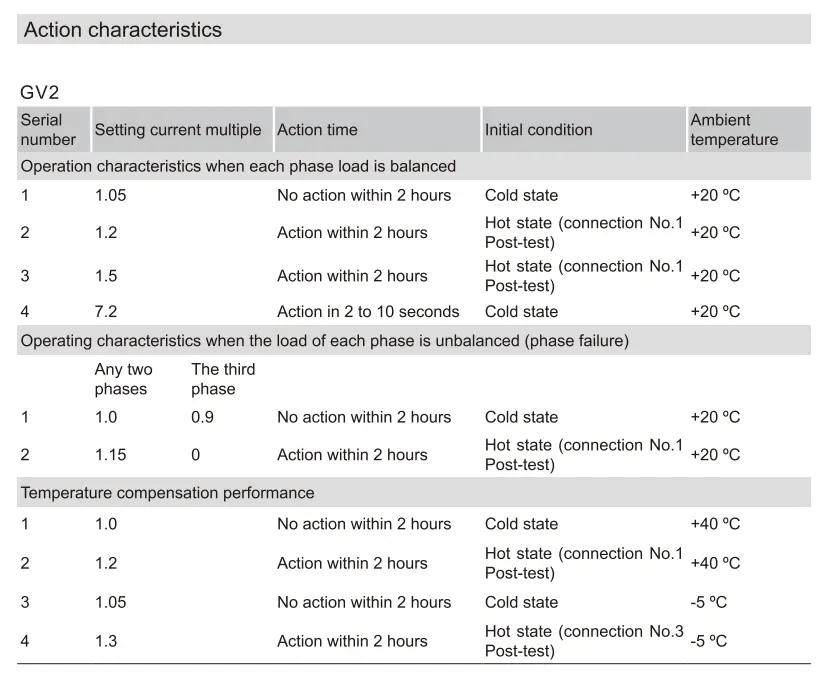

Q3: "Trip Class 10A" деген эмнени билдирет?

A3: Ашыкча жүктөмдө сыныкчы канчалык ылдам иштеерин аныктайт. 10А классы 10 секунданын ичинде 7,2 × орнотуу агымында иштен чыгат дегенди билдирет — жогорку баштоо моменти жок стандарттуу сыдырмалуу моторлор үчүн идеалдуу.

Q4: Бул чындап эле температуранын ордун толтурабы?

A4: Ооба! Биметалл тилкеси термикалык жактан компенсацияланат, ошондуктан 0°C кампада же 50°C корпуста орнотулганына карабастан, өчүрүү так бойдон калат.

Q5: Эмне үчүн башка бренддерге караганда CDADA GV2 тандаңыз?

A5: CDADA сунуш кылат:

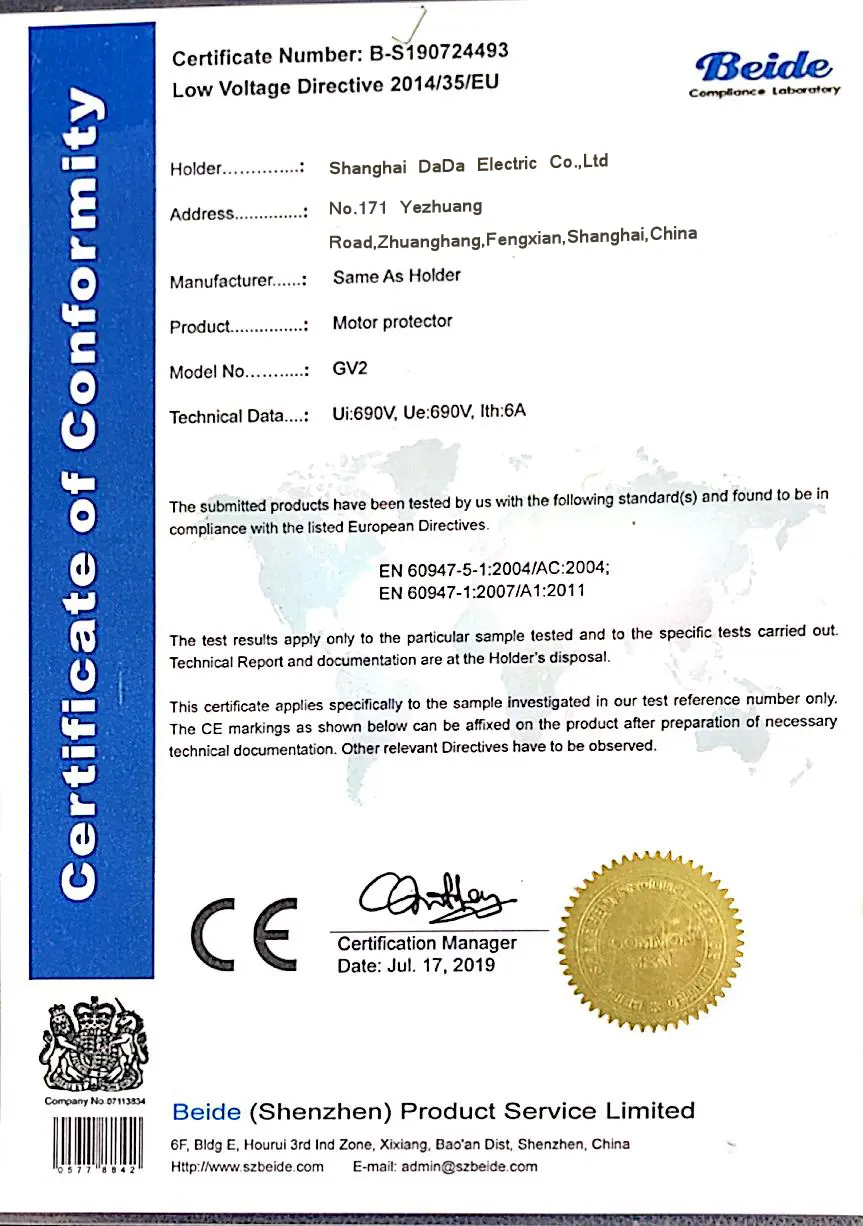

● Сыноо отчеттору менен чыныгы CE сертификаты

● Автоматташтырылган өндүрүш → ырааттуу сапат жана кемчиликтин төмөн көрсөткүчү

● Full accessory compatibility (AE/AN/AU/AS)

● OEM жана дистрибьюторлор үчүн атаандаштык баалар

● Тез техникалык колдоо жана англис тилиндеги документтер
